Équipement de test de connecteur EV avec une force appliquée de 500 N et une application de force multidirectionnelle pour le test de désalignement excentré

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1017
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	30 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Forcer l'heure de demande:

0 ～ 999 .9S

Valeur de force appliquée:

0-500N

Nombre d'essais:

0-999999 fois

Temps d'intervalle:

0999.9s

Poids d'équipement approximatif:

200 kg

Plate-forme de support de l'actionneur:

1200 × 800 × 1500 mm (W × D × H);

gare:

Poste unique

Armoire:

500 × 400 × 1400 mm (W × D × H);

Détails d'emballage:

Caisse en contreplaqué

Capacité d'approvisionnement:

30 ensembles/mois

Mettre en évidence:

Équipement de test de connecteur EV à force appliquée 500N

Appareil de test de désalignement excentré à application de force multidirectionnelle

Testeur de désalignement d'interface de chargement EV avec contrôle PLC et fonctionnement sur écran tactile

Description du produit

Équipement d'essai des connecteurs électriques

Appareils spécialisés pour simuler les forces de décalage opérationnelles et tester la résistance à la compression des connecteurs EV lors de scénarios de désalignement de l'interface de charge.

Normes de conformité

Ce matériel d'essai est conforme à la norme UL2552-2022, à la clause 54C.3 et à la figure 54C.2, CEI62196-1.

Vue d'ensemble de l'équipement

Échantillons et restrictions:Interface de charge
Applications:Applique des forces vers le haut, vers le bas, à gauche et à droite sur le point d'accrochage du pistolet de charge pour simuler l'opération de décalage pendant l'utilisation normale et vérifier la résistance à la compression dans toutes les directions
Principe de l'essai:Servo moteur entraîne le manipulateur pour appliquer la force dans quatre directions (-X, +X, -Y, +Y) avec des valeurs de force et des temps d'intervalle selon les exigences standard

Structure et caractéristiques de l'équipement

Système de commande PLC avec fonctionnement à écran tactile et capteurs de force quadri-directionnels pour la surveillance
Station de travail indépendante unique pour l'essai d'un échantillon dans quatre directions

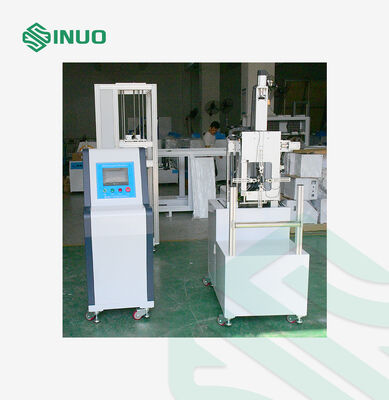

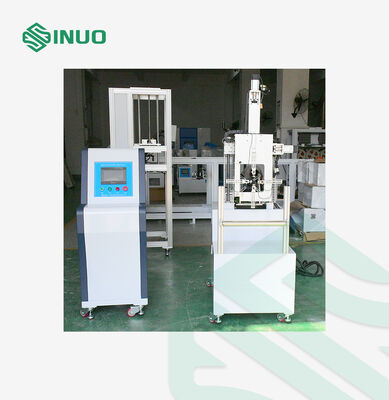

La conception séparée de l'armoire de commande et de l'actionneur permet de placer la plateforme de support de l'actionneur dans des chambres à température constante

Spécifications physiques

Plateforme de support de l'actionneur:Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Cabinet de commande:Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Poids approximatif:200 kg ou plus

Environnement d'utilisation

Énergie électrique:AC220V ± 10%/50-60 Hz
Température de fonctionnement:5 à 35°C
L'humidité:30% à 90%

Paramètres techniques

Paramètre	Spécification
Méthode de contrôle et de fonctionnement	Contrôle PLC, fonctionnement par écran tactile
Configuration de la station	SNQC1016A-1 Station unique
Direction de la force	+X, -X, +Y, -Y appliqués séquentiellement (programme personnalisable)
Mécanisme d'application des forces	Axe YZ axe vertical manipulateur automatique réglable sur axe X

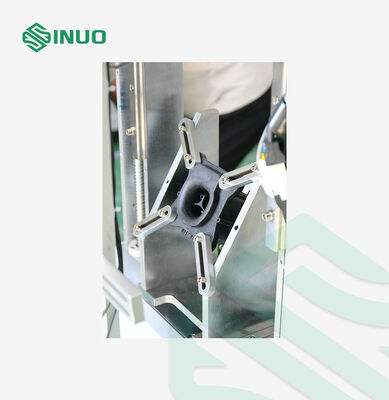

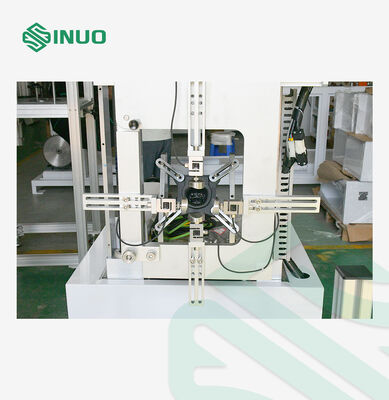

Fixation du spécimen	Serrage universel en forme d'arc pour la plupart des canons de chargement, serrage en forme de V réglable 200 mm gauche / droite
Valeur de la force appliquée	0-500N, préréglé avec surveillance du capteur de force et commande automatique du système
Temps d'intervalle	0-999.9s, préréglé
Temps d'application de la force	0-999.9s, préréglé
Nombre d'essais	0-999999 fois, préréglé
Distance entre le centre de la prise et le sol	1 m, plaque de montage inclinée de 30° (dans la direction verticale)
Caractéristiques de protection	Protection contre la surcharge, protection contre les fuites, protection contre les courts-circuits

Détails de l'équipement
