IEC 62196-3 Équipement d'essai de la durabilité du chargeur et du coupleur industriel pour véhicules électriques

IEC 62196-3 Équipement d'essai de la durabilité du chargeur et du coupleur industriel pour véhicules électriques

Nom De Marque:	Sinuo
Numéro De Modèle:	Le nombre de points de contrôle est le suivant:
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Plage des échantillons d'essai:

Pistolet de charge à courant alternatif et continu

Méthode de contrôle:

Contrôle intégré intelligent Mitsubishi PLC, fonctionnement de l'interface tactile homme-machine

Mode de fonctionnement:

Fonctionnement manuel ou commandé par programme

Vitesse d'essai:

0-1100 mm/s peut être préréglé directement sur l'écran tactile

Tester un coup:

0-150 mm, peut être préréglé (la distance entre la fiche de test et la prise de test est ≥ 50 mm)

Charger:

Externe, peut fonctionner avec SN2217-480V250A

Détails d'emballage:

contre-plaqué

Capacité d'approvisionnement:

5 séries par mois

Mettre en évidence:

Équipement de test de charge de VE conforme à la norme IEC 62196-3

Testeur de durabilité de coupleur industriel

Équipement de test de connecteur EV avec garantie

Description du produit

IEC 62196-3 Équipement d'essai de la durabilité du chargeur de véhicules électriques et du coupleur industriel

Informations sur le produit:

Normalité: Cet équipement d'essai est conforme aux prescriptions de la norme IEC 62196-3: 2020 clause 22 et 23, de la norme IEC 62196-1: 2020 clause 22 et de la norme IEC 60309-1: 2012 clause 20 et 21, etc.

Il est utilisé pour vérifier si les accessoires électriques tels que les interfaces de charge des véhicules électriques, les prises industrielles, les prises et les couples peuvent résister aux chocs mécaniques,les contraintes électriques et thermiques qui se sont produites pendant le fonctionnement normal sans usure excessive ou autres effets nocifs.

Le servo-moteur entraîne le mécanisme pour que les échantillons d'essai répètent les actions d'insertion et de retrait. Une charge externe peut être utilisée pour le test de capacité de rupture.,Le tracé et l'angle peuvent tous être préréglés sur l'écran tactile.

Portée de l'échantillon, utilisation, principe, structure et environnement d'utilisation:

Échantillons et restrictions	Interfaces de recharge pour véhicules électriques, prises industrielles, prises et accouplages
Utilisation à l'essai	Il est utilisé pour tester si les accessoires électriques tels que les interfaces de charge des véhicules électriques, les prises et prises industrielles et les accouplages peuvent résister aux contraintes mécaniques,les contraintes électriques et thermiques qui surviennent pendant une utilisation normale sans usure excessive ni autres effets nocifs, afin de vérifier leur fiabilité.
Principe de l'essai	Le mécanisme d'entraînement du servo-moteur est utilisé pour effectuer des actions répétitives linéaires de plug-and-pull sur l'échantillon, et une charge externe peut être connectée pour les essais d'allumage et d'arrêt.coup de tête, et l'angle peuvent tous être préréglés à travers l'écran tactile.

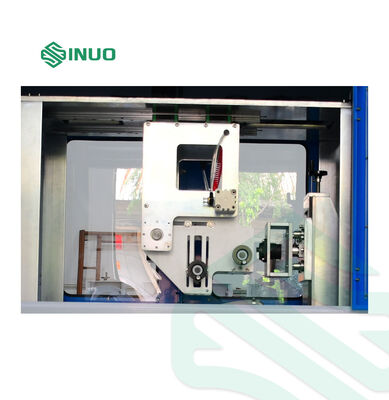

Structure et caractéristiques	Il adopte un cadre intégré, entraîné par un servo-moteur, une vis à bille de précision et une transmission à courroie synchrone, un fonctionnement à écran tactile couleur et une puissante fonction d'affichage numérique,Système de commande intelligent PLC; il utilise également une pince réglable à trois axes, adaptée à l'essai de durée de vie de l'interface de charge du pistolet.
Environnement d'utilisation	Énergie: AC220V ± 10%/50-60Hz, 2 kW, température de fonctionnement 0-40°C, humidité 30%-90%; Tailles globales: environ W1000D750H1200mm; poids: environ 150 kg

Paramètres techniques:

Contenu de l'essai	a) Fracture et capacité; b) Fonctionnement normal
Plage des échantillons d'essai	Pistolet de charge à courant alternatif et continu
Station d'essais	Station unique
Méthode de commande électrique	Mitsubishi PLC contrôle intégré intelligent, fonctionnement de l'interface tactile homme-machine couleur de 7 pouces
Mode de fonctionnement	Opération manuelle ou commandée par programme
Fonction	Il a pour fonction de simuler le fonctionnement normal de l'interface de charge, qui peut réaliser le fonctionnement de branchement et de retrait de l'interface de charge,possède également le réglage programmable de la vitesse d'essai, temps d'essai et temps d'essai
Mode de conduite	Le servo-moteur entraîne les mouvements de prise et de sortie, ainsi que les mouvements de rotation et d'humidification du liquide.et le cylindre auxiliaire réalise l'ouverture et la fermeture du mécanisme de verrouillage du commutateur.
Équipement d'échantillonnage et méthode de serrage	Serrage mécanique, serrage réglable tridimensionnel X/Y/Z, position réglable du point de serrage, serrage universel adapté à la norme nationale, à la norme américaine,Interfaces de recharge AC/DC standard européennes
Retour automatique	Équipé d'un mécanisme de retour automatique à la pince du pistolet de charge, qui peut être retourné à 90o et le temps de maintien du retour peut être réglé arbitrairement dans la plage (0 ~ 600) s,qui peut réaliser l'essai de trempage de solution selon la norme IEC 62196-1:2022, article 23.3.2.
Nombre d'essais	0~999999 fois, peut être préréglé, s'arrête automatiquement lorsque le comptage atteint la valeur définie
Temps de conduction de la capacité de rupture	1-999.9s, peut être préréglé (la norme exige que le contact électrique ne doit pas être maintenu pendant plus de 4s et pas moins de 2s)
Taux de prise et de retrait	0 à 10 fois/min, préréglable (3,75 cycles/min, 7,5 coups/min)
Temps d'essai	0-150 mm, peut être préréglé (la distance entre la prise d'essai et la prise d'essai est ≥ 50 mm)
Vitesse d'essai	0-1100mm/s peut être préréglé directement sur l'écran tactile
Affichage de la valeur de la force	équipé d'un capteur de force de 50 kg, qui peut surveiller la valeur de la force en temps réel, former une courbe force-temps, afficher la force maximale d'insertion et la force d'extraction,et afficher la valeur de la force actuelle, plage de valeurs de force (0 ~ 500) N
Dispositif de verrouillage	Il a pour fonction de presser automatiquement le dispositif de verrouillage mécanique pour simuler des conditions de fonctionnement normales.
Réservoir de solution	Équipé d'un réservoir de solution pouvant accueillir la clause 23 de la norme IEC 62196-1:2022.3.2 solution simulée d'eau salée et de poussière, veuillez noter que la solution doit être préparée par l'utilisateur
Exigences en matière de plongée en solution	Le nombre de trempes, de temps de trempage, de temps de séchage, de temps de prise en charge et de retrait et de temps de cycle peut être réglé
Charge	Externe, peut fonctionner avec SN2217-480V250A
Fonction de détection	Lorsque la charge est connectée, il peut réaliser l'alarme de panne de circuit et enregistrer les temps actuels.
Protection de la sécurité	Protection contre le sol, protection contre le court-circuit, protection contre la surcharge

Détails du produit

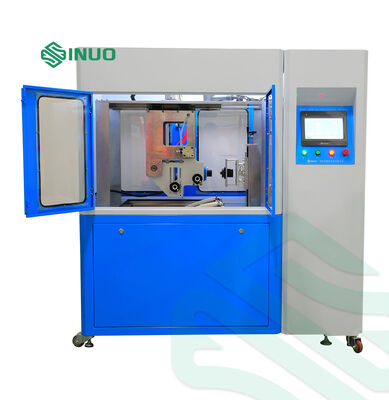

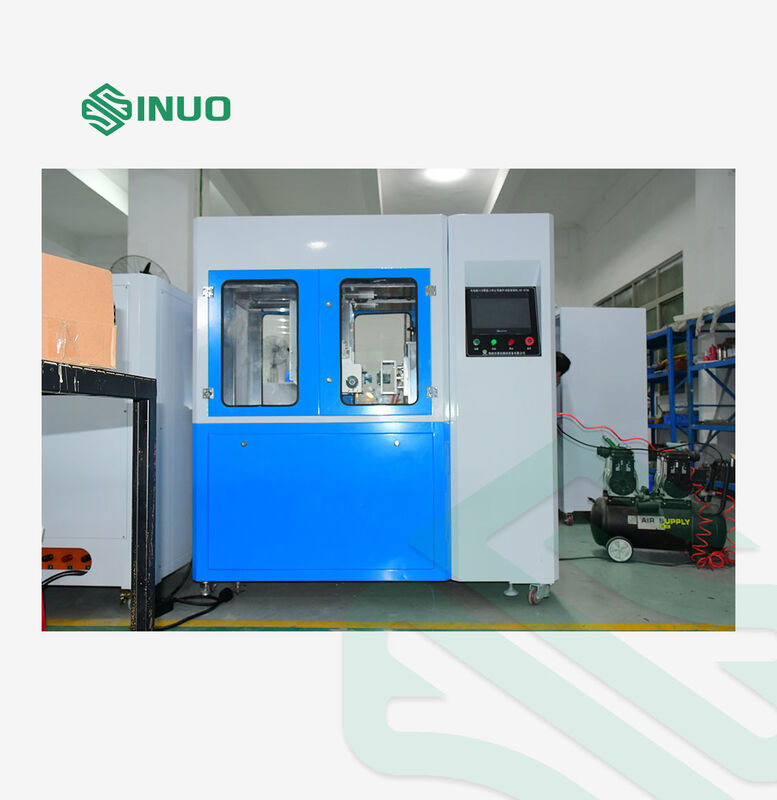

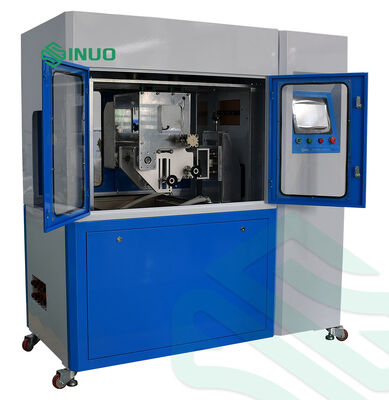

IEC 62196-3 Équipement d'essai de la durabilité du chargeur et du coupleur industriel pour véhicules électriques 2
