IEC62196-1 Équipement d'essai de la force de traction et du couple pour les connecteurs de câbles d'ancrage

IEC62196-1 Équipement d'essai de la force de traction et du couple pour les connecteurs de câbles d'ancrage

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1007
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Bras de couple:

Ф200mm

Fréquence de traction:

1 cycle/s

Poids de l'équipement:

env. 220KG

Dimensions de l'équipement:

L 1560 mm * W 600 mm * H 1530 mm

Alimentation:

Monophasé AC220V±10%, 50/60Hz, 10A

Poids de force de traction:

40n * 1, 50n * 1, 60n * 1, 100n * 2 250n * 1 peut atteindre 160n, 200n, 240n, 250n, 500n, 600n Force

Poids de couple:

6n * 1, 7n * 1, 12n * 1, 15n * 1, 23n * 1, 110n * 1 peut atteindre 0,6 nm, 0,7 nm, 1,2 nm, 1,5 nm, 2

Détails d'emballage:

contre-plaqué

Capacité d'approvisionnement:

5 séries par mois

Mettre en évidence:

Équipement de test de couple pour connecteurs de VE IEC62196-1

Machine d'essai de force de traction pour connecteurs de VE

Dispositif d'essai d'ancrage de câble de connecteur de VE

Description du produit

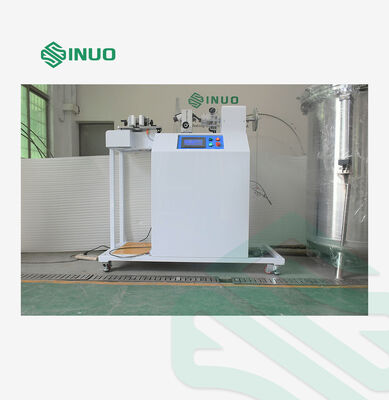

Équipement de test de force de traction et de couple pour l'ancrage de câble de connecteurs de VE IEC62196-1

Informations sur le produit

Cet équipement de test de force de traction et de couple est utilisé pour tester les fiches de véhicule, les prises de courant et les connecteurs afin de résister à la force de traction et au couple spécifiés.

Normes de conformité

Il est conçu et fabriqué conformément à la norme IEC62196-1: 2022 clause 25.3 Figure 17 et tableau 11, IEC60309-1: 2012 clause 23.3, etc.

Principe et structure

La traction est réalisée par un moteur à régulation de vitesse monophasé pour entraîner le mécanisme excentrique, la vitesse du moteur est réglable, afin d'assurer le temps précis pour chaque force de traction appliquée; le couple est obtenu en libérant le poids de couple par un vérin pneumatique.

Paramètres techniques

Méthode de fonctionnement	Fonctionnement par bouton
Mode d'entraînement	Moteur et vérin
Poids de traction	40N1, 50N1, 60N1, 100N2, 250N*1 Peut atteindre une force de traction de 160N, 200N, 240N, 250N, 500N, 600N
Poids de couple	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Peut atteindre un couple de 0,6 Nm, 0,7 Nm, 1,2 Nm, 1,5 Nm, 2,3 Nm, 11 Nm
Bras de couple	Φ200mm
Fréquence de traction	1 cycle/s
Cycles de traction	1-999999 cycles, peut être préréglé, par défaut 100 cycles
Temps d'application du couple	0,01S ~ 99 heures 59 minutes 59 secondes, par défaut 1 min
Fixation	Un jeu de fixations universelles
Dimensions et poids de l'équipement	L 1560mml 600mmH 1530mm, env. 220KG
Alimentation	Monophasé AC220V±10%, 50/60Hz, 10A

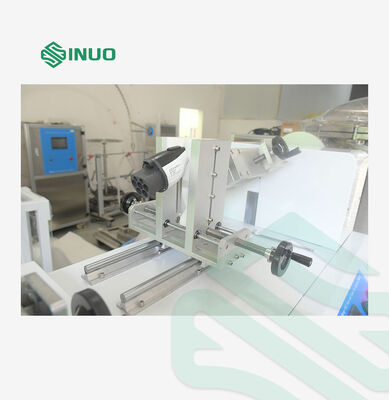

Détails du produit

IEC62196-1 Équipement d'essai de la force de traction et du couple pour les connecteurs de câbles d'ancrage 0
