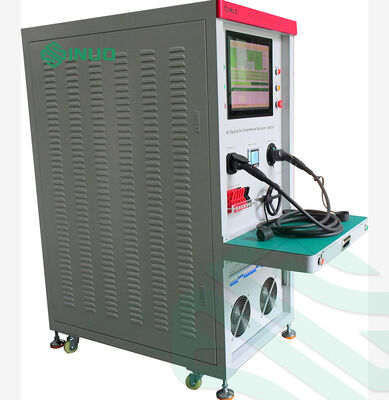

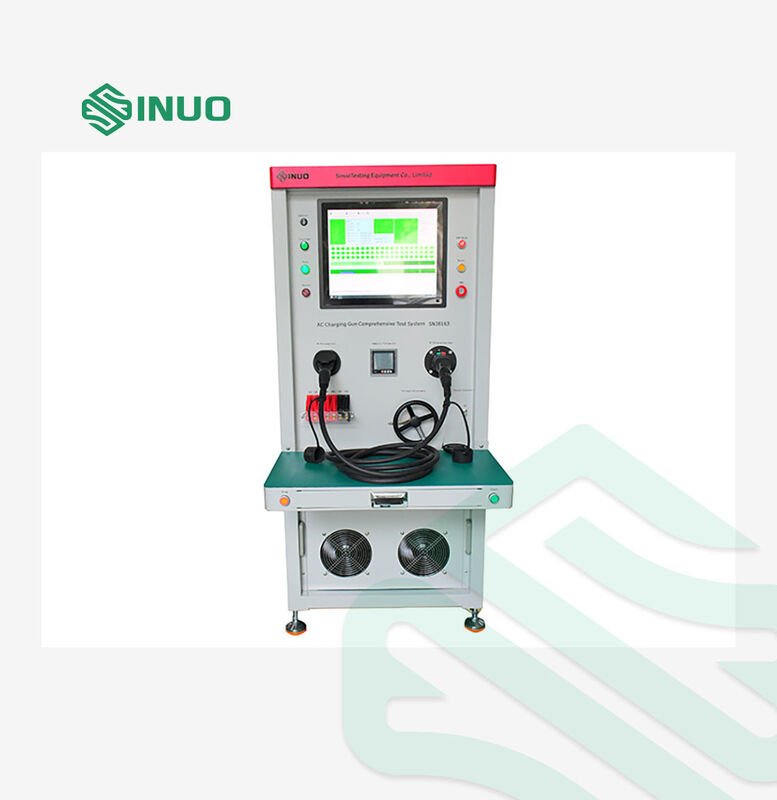

IEC 62196-1 Système d'essai complet des armes de charge à courant alternatif

L'appareil est livré avec un scanner pour lire les codes à barres ou les codes QR sur les échantillons de test.

Scanner le produit avant l'essai; après l'essai, le code numérisé est automatiquement associé au dossier d'essai, ce qui permet la traçabilité.

Les tests de rupture, de continuité, de court-circuit et de séquence de câblage sont effectués par scanner d'entrée/sortie PLC.

Le PLC détermine automatiquement le taux de réussite/échec.

1 ¢ 5000 Ω, précision: 1%

Des limites supérieures et inférieures peuvent être fixées pour déterminer la qualité du produit.

16A prise de courant alternatif:Le résultat obtenu par la mise en œuvre de cette méthode est le résultat d'une analyse de l'efficacité de l'énergie utilisée.3.38 kΩPour les véhicules à moteur à combustionLe résultat obtenu par la mise en œuvre de cette méthode est le résultat d'une analyse de l'efficacité de l'énergie utilisée.3.52 kΩ63A prise de courant alternatif:R.C. non pressé: 100Ω, R.C. pressé + R4:3.4 kΩ

L'exactitude de mesure de la résistance doit atteindre 1% à 2%.

100 50000 Ω, précision: 2%

Des limites supérieures et inférieures peuvent être définies pour déterminer la qualité de la continuité

Mesure la chute de tension entre les connecteurs dans des conditions de courant nominal et de surcharge.

Transformateur réglable triphasé intégré: 0-380V de sortie, charge réglable triphasée 0-35A.

Plage d'essai prise en charge:

• 3.3 kW 16A monophasé
• 7.4 kW 32A monophasé 11 kW 16A triphasé 22 kW 32A triphasé

Pour les véhicules à moteur à commande autonome:

Le système est composé d'une série de circuits électroniques, dont les caractéristiques suivantes:

Paramètres:

1.Tension d'essai: courant continu de 100 à 1000 V (réglable)

2.Limite inférieure: 1 M1 GΩ (réglable)

3.Précision: ± 5%

4.Alarme lorsque la résistance est inférieure à la valeur définie

Pour les véhicules à moteur à commande autonome:

Le système est triphasé: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Paramètres:

1.Tension d'essai: courant alternatif 0 5 kV / courant continu 0 6 kV (réglable)

2.Limite de courant de fuite: AC 0,1 20 mA, DC 0,01 5 mA

3.Précision: ±1,5% + 3 chiffres

4Affichage numérique de la tension, réglage automatique programmable

5.Alarme si le courant de fuite dépasse la valeur réglée

le dispositif de détection de la température de l'air doit être conforme à la norme ISO 7638:2003.

Porteur de prise US AC

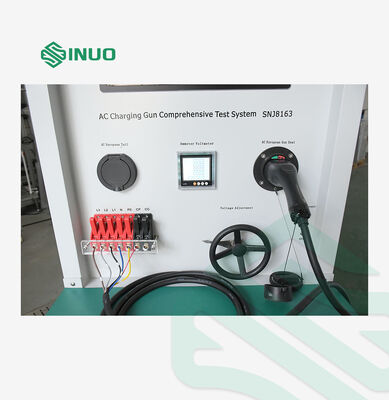

Fixation spéciale de pressage correspondant au produit d'essai, avec pince et

plaque de protection

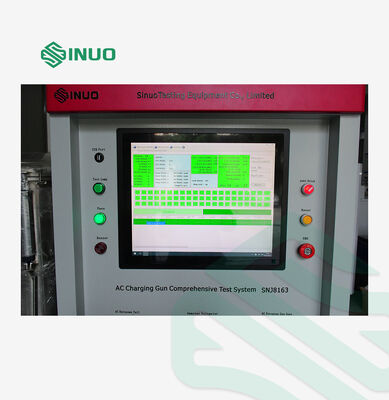

1.Prend en charge Win 7 et Win 10, tous les paramètres peuvent être configurés par le logiciel.

2Les résultats des essais de chaque produit sont enregistrés sur l'ordinateur en temps réel pour un accès, une visualisation et une analyse faciles.

3Les interfaces de communication sont réservées à la connexion facultative aux systèmes MES, permettant de télécharger les données d'essai dans la base de données MES pour la gestion et le contrôle.

3Les données d'essai sont stockées immédiatement après leur achèvement.

4Les données d'essai stockées peuvent être exportées au format TXT ou Excel.

1- Des roulettes mobiles avec fonction de verrouillage.

2Connectivité.MES: facultative, un coût supplémentaire s'applique.
