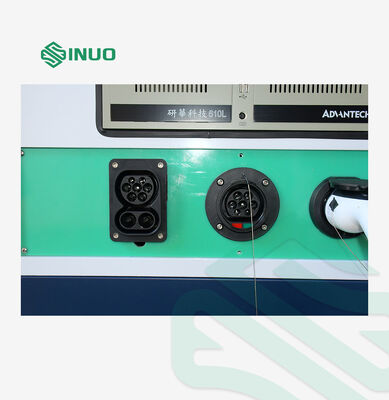

IEC 62196 Système d'essai de courant à courte durée et d'augmentation de température pour les connecteurs de véhicules électriques

Présentation du produit :

Ce système de test répond aux exigences de la norme IEC 62196-1Ed.4CDV 2020 clause 12.3, clause 24, tableau 10, clause 34.2, 34.4 et 35.4., IEC 62196-2, IEC 62196-3, etc.

Il est adapté pour le test d'élévation de température après que la fiche et la prise du VE aient supporté le courant nominal, et pour évaluer le chauffage de la surface des accessoires électriques lorsque le courant de charge est connecté, et si l'élévation de température de la borne répond aux exigences de la norme. Également utilisé pour le test de tenue au courant élevé de courte durée pour les contacts de mise à la terre.

Caractéristiques de l'équipement

Le système utilise un logiciel auto-programmé contrôlé par ordinateur. Toutes les procédures de test standard et les jugements de données sont contrôlés par le système, ce qui facilite l'utilisation. Il est utilisé pour évaluer le chauffage de surface et l'élévation de température des électrodes des interfaces de charge et des accessoires électriques lorsqu'ils sont connectés au courant de charge, et pour vérifier si l'élévation de température répond aux exigences de la norme.

Paramètres techniques principaux

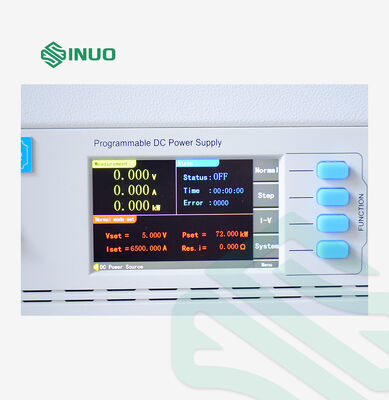

1. Poste de travail de sortie : 1 poste de sortie CC

        • Tension de sortie maximale : CC inférieure à 15 V CC

        • Sortie de courant de test réglable en continu : CC 200–6500 A

        • Précision d'affichage du courant : ±(0,25 % de la lecture + 0,25 % de la plage), résolution 1 A

        • Précision d'affichage de la tension : ±(0,25 % de la lecture + 0,25 % de la plage), résolution 0,01 V

        • Stabilité du courant de test : ±(1 % de la valeur définie + 0,5 A), temps de réponse environ 1 s

2. Alimentation de contact de commande : Plage de courant CA (0–2) A

3. Modes de fonctionnement : Mode continu, Mode marche/arrêt, Mode de contrôle automatique de la température

• Mode continu marche/arrêt :
  • Temps de test en mode continu : 0,01–99,99 heures
  • Temps de marche/arrêt en mode marche/arrêt : 0,01–99,99 heures
  • Nombre de cycles marche/arrêt : 1–9999 fois, s'arrête automatiquement lorsque le nombre est atteint
  • Réglage du courant : Paramètres de contrôle programmables (peuvent être configurés selon IEC62196, avec des combinaisons de temps et de courant comme indiqué dans le tableau ci-dessous)


Mode de contrôle automatique de la température :
Le système peut définir une valeur d'élévation de température stable et trouver automatiquement la valeur de courant appropriée.

    • Plage de réglage de l'élévation de température : 0–100 °C

    • Précision de stabilité : ±0,5 °C

    • Calcule automatiquement le courant requis pour l'élévation de température souhaitée

4. Test d'élévation de température (dispositif d'inspection de température intégré) :

    • Plage de mesure de température : 0–260 °C, Précision : ±0,3 % de la lecture + 1 °C ; Résolution : 0,1 °C

    • Points de mesure de température : 16 canaux (dont 1 point pour mesurer la température ambiante)

    • Types de thermocouples pris en charge : L'instrument prend en charge les thermocouples de type J, K, T, E, S, N, B, R.

    • Thermocouples utilisés pour la mesure : Thermocouples à fil fin de type K 30 AWG de la société USA Ω, longueur 2 mètres, 20 pièces au total.

    • Sondes de température : Les sondes de température peuvent effectuer des tests en direct sans endommager l'instrument.

    • Vitesse de balayage de température et intervalle d'enregistrement : 0,1–1800 secondes pour tous les canaux.

    • Enregistrement des données de température : Automatiquement effectué par l'ordinateur, avec configuration pour le logiciel de test de l'ordinateur.

    • Le logiciel peut définir un canal de température ambiante et soustraire automatiquement la température ambiante lors de la collecte de données.

5. Fonction de test de chute de tension et de résistance :
L'équipement est configuré avec un millivoltmètre qui peut détecter la chute de tension aux bornes du connecteur et calculer la valeur de résistance correspondante.

6. Configuration de l'ordinateur de contrôle industriel intégré à écran tactile :
Le système comprend un ordinateur de contrôle industriel intégré avec les spécifications suivantes :

• • Processeur : Pentium 4/1,8 G ou supérieur
  • Mémoire : 4 Go
  • Stockage : Disque SSD de 64 Go
  • Affichage : Moniteur LCD de 15 pouces
  • Système d'exploitation : Version anglaise XP
  • Logiciels : Logiciels de traitement OFFICE

A. Paramètres d'alimentation :

· Les paramètres programmables permettent la configuration d'au moins 10 segments de courant, permettant la mise en œuvre continue de différentes valeurs de courant.

· Dispose de fonctions de commutation basées sur l'horloge, de paramètres d'interface réglables, de réglages automatiques et de réinitialisation automatique.

B. Modes de fonctionnement multiples :

· Mode continu, mode marche/arrêt, mode de contrôle automatique de la température.

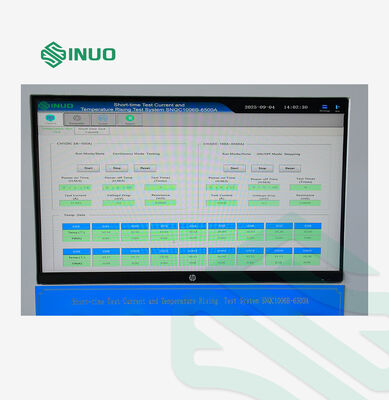

C. Affichage des données :

· Affichage en temps réel des valeurs de température, des valeurs de courant et des courbes de temps pour chaque canal.

· Fréquence d'échantillonnage : 100 ms à 1800 s réglable.

· Intervalle d'enregistrement des données : 100 ms à 1800 s réglable.

D. Stockage des données :

· Capable de sauvegarder automatiquement ou manuellement les données de test avec au moins 8 Go d'espace de stockage.

E. Exportation des données :

· Prend en charge l'exportation de données via USB aux formats CSV, XLSX et autres.

F. Paramètres d'alimentation (supplémentaires) :

· Paramètres programmables pour configurer au moins 10 programmes de sortie de courant, application continue de différentes valeurs de courant, fonction de commutation d'horloge, interface de fonctionnement réglable, réglage automatique et réinitialisation automatique.

7. Alimentation :

· CA 220 V ±10 %, 50/60 Hz, 50 kVA

8. Dimensions :

· Environ 1000 mm (L) × 1300 mm (P) × 1800 mm (H), Poids : Environ 400 kg

· Équipé de roulettes robustes avec freins pour un déplacement et une fixation faciles.

9. Protection contre les surcharges et les surintensités :

· L'appareil coupe automatiquement la sortie de courant lorsqu'il s'arrête.

· L'appareil peut fonctionner en continu pendant de longues périodes, de manière stable et fiable.

10. Configuration du montage de test d'élévation de température :

· Dimensions : 800*400*400 mm

· Couvercle transparent en acrylique

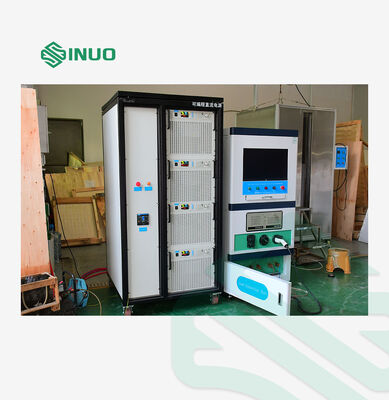

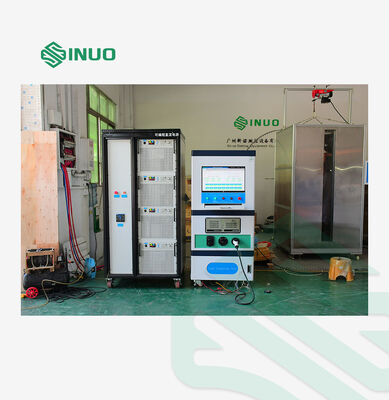

11. Schéma général de l'équipement (l'image comprend la configuration de l'ordinateur)
