Machine d'essai de traction et de torsion pour l'ancrage de câble IEC 61851-23 pour stations de recharge de véhicules électriques

Machine d'essai de traction et de torsion pour l'ancrage de câble IEC 61851-23 pour stations de recharge de véhicules électriques

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC1007B
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Tirer appliquer:

Se rencontrer 160n, 200n, 240n, 250n, 500n spécifications, réalisées par superposition de poids

Couple appliquer:

Conforme aux spécifications 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, réalisées par

Roue de couple:

R100 mm (ф200 mm) ± 0,5 mm

Cycles de traction:

1 à 999 999 cycles, peut être préréglé, la valeur par défaut est 100 ± 1 cycles

Alimentation:

AC220V±10%/50-60Hz, 1KW

Dimensions:

environ W4000*D600*H1850mm

Détails d'emballage:

contre-plaqué

Capacité d'approvisionnement:

5 séries par mois

Mettre en évidence:

Testeur de l'ancrage des câbles de la station de recharge de véhicules électriques

machine d'essai de couple IEC 61851-23

équipement d'essai de traction pour la recharge de véhicules électriques

Description du produit

IEC 61851-23 Machine d'essai de traction et de couple pour les bornes de recharge de véhicules électriques

Normes et clauses respectées:

Il est conçu et fabriqué conformément à la clause 11 de la norme IEC 61851-23:2023.6.102 et figure 110, figure 111 et tableau 114.

Informations sur le produit:

Échantillons et restrictions	Station de recharge en courant alternatif et en courant continu pour véhicules électriques
Objectif de l'essai	L'ancrage flexible du câble de l'appareil doit soulager les conducteurs aux bornes de la force de traction et du couple.Ce dispositif est utilisé pour tester la capacité de l'ancrage du cordon ou du dispositif de fixation du câble des bornes de recharge AC/DC des véhicules électriques à résister à une force de traction et à un couple spécifiés..
Principe de l'essai	La force de traction est réalisée en utilisant un moteur pour entraîner un mécanisme de roue excentrique.Il est équipé d'une fonction de surveillance de la durée de la force de traction. Le couple est appliqué par un plateau motorisé qui soulève un poids; lorsque le temps est atteint, le plateau réinitialise automatiquement le poids de levage et met fin à l'application du couple.
Structure et caractéristiques	L'équipement adopte un contrôle PLC et une propulsion moteur.Le système permet de régler le nombre d'applications de force de traction et la durée de l'essai de couple.Une fois le nombre de cycles ou la durée prédéfinis atteints, l'équipement s'arrête automatiquement.le déplacement maximal admissible du câble de connexion de recharge du VE ne doit pas dépasser la limite spécifiée dans la normeCet équipement est compatible avec des échantillons de bornes de recharge équipées de canons de recharge de différentes longueurs de câble.
Environnement d'utilisation	L'alimentation électrique: AC220V ± 10%/50-60Hz, 1 kW; température de fonctionnement de 0 à 40 °C, humidité de 30 à 90%; Dimensions: environ W4000D600H1850mm; poids: environ 300 kg

Paramètres techniques:

Contenu de l'essai	Tests de traction et de couple des câbles des bornes de recharge des véhicules électriques
Structure de l'équipement le schéma
Mode de fonctionnement de la commande	Contrôle automatique par PLC, fonctionnement par écran tactile
Mode de conduite	électrique

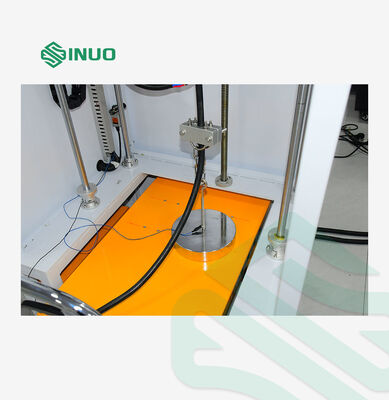

Tirez appliquer	Répondre aux spécifications 160N, 200N, 240N, 250N, 500N, réalisées par superposition de poids
Appliquer le couple	Répondre aux spécifications de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, réalisées par superposition de poids

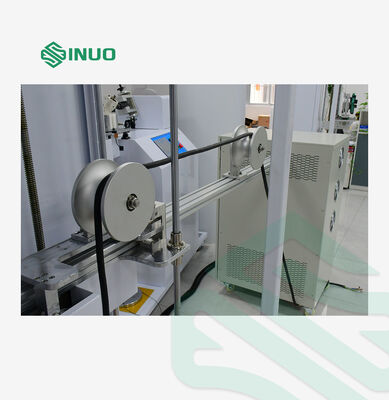

Roue à couple	R100mm(Ф200mm) ±0,5 mm
Fréquence de traction	1 fois/s, le temps de traction réel est détecté par signal électrique
Cycles de traction	1-999999 cycles, peut être préréglé, par défaut est 100±1 cycles
Temps d'application du couple	0-99H59M59S, peut être préréglé
Protection contre les pannes de courant	avec fonction de mémoire de stockage de données hors tension
Équipement électrique	Clampes universelles, un ensemble
Matching de poids Tableau de sélection
Configuration supplémentaire	L'équipement est équipé d'une hauteur de fixation réglable allant de 500 à 1200 mm (c'est-à-dire la position de sortie du câble),permettant de satisfaire aux exigences d'essai des bornes de recharge avec des positions de sortie de câble différentes.

Détails du produit

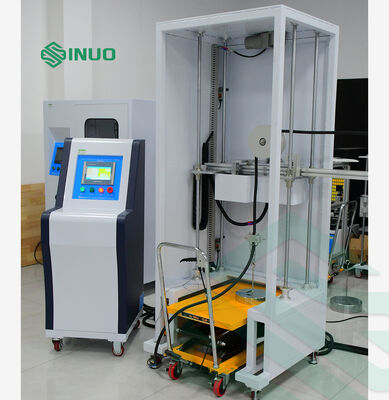

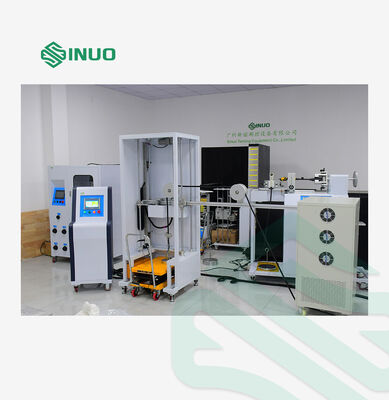

Machine d'essai de traction et de torsion pour l'ancrage de câble IEC 61851-23 pour stations de recharge de véhicules électriques 2
