L'équipement doit être équipé d'un dispositif de charge électrique conforme à la norme IEC 62196-1

Norme : selon la norme IEC 62196-1:2022.

Échantillons et restrictions : Interface de charge.

Application :

La structure de l'interface de charge doit permettre d'insérer et de retirer facilement le pistolet de charge, et doit empêcher le pistolet de charge de tomber de la prise pendant une utilisation normale. Vérifier si la force maximale requise pour retirer le pistolet de charge de la prise de l'appareil est dans la plage spécifiée par la norme. Elle est également utilisée pour vérifier si la force maximale requise pour insérer le pistolet de charge dans la prise de l'appareil est dans la plage spécifiée par la norme.

Principe de test :

Force de retrait maximale de la prise : Appliquer la force de retrait maximale spécifiée par la norme (force totale du poids principal, du poids additionnel, du crochet (dispositif de serrage) et de la fiche de test) sur la fiche de test, et la fiche doit sortir de la prise.

Force d'insertion du pistolet de charge dans la prise : Placer le pistolet de charge verticalement vers le bas, placer le poids principal selon la norme sur le pistolet de charge, puis utiliser un poids de 0,8 kg pour le laisser tomber librement d'une hauteur de 5 cm pour impacter le poids principal. Le pistolet de charge doit être inséré dans la prise jusqu'à la position requise du contact.

Structure et caractéristiques :

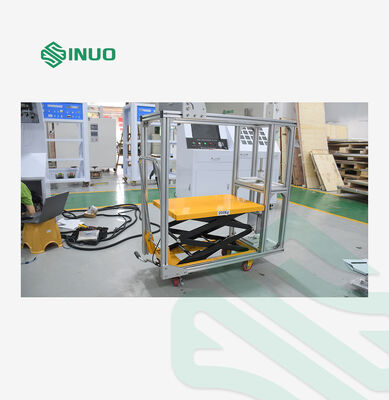

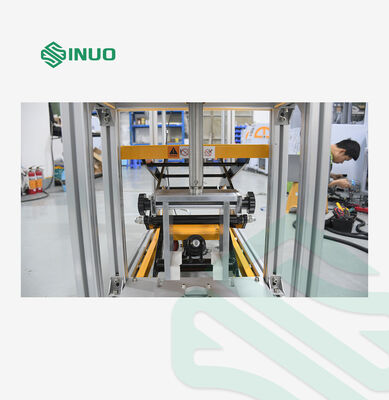

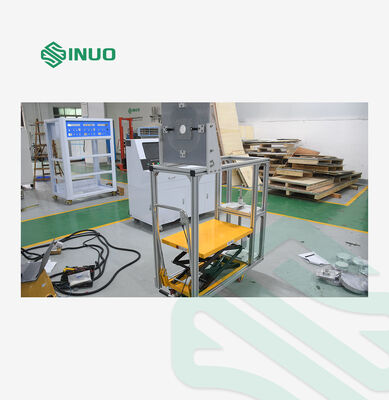

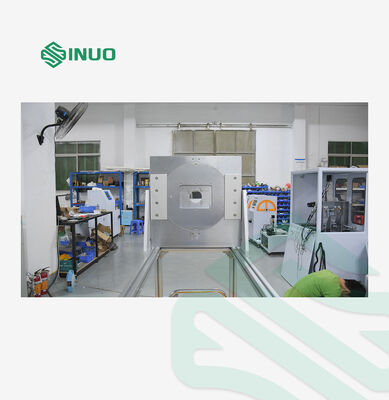

Cet appareil se compose du dispositif de serrage installé sous la plaque supérieure A, du poids principal F, du poids additionnel G et de la fiche de test C. Le cadre de cet appareil est compatible avec la norme GB/T20234.1 Figure 5 et la norme GB11918.4 Figure 102, y compris un test de charge mécanique d'interface de charge horizontale, un test de dispositif de verrouillage et un test de force d'insertion et de retrait.

Remarque :

Le serre-joint réglable est utilisé, qui peut être commuté entre les directions verticale et horizontale, et peut serrer toutes sortes de produits ; le serre-joint D est remplacé par un anneau de suspension, ce qui est plus pratique à utiliser ; le poids principal est directement contrebalancé, sans nécessiter de support.

Environnement d'utilisation : Température de fonctionnement 5-35°C, humidité 30%-90%.

Station de test	Station unique
Configuration de la jauge	Fabriqué en S136, la broche est de la taille minimale standard, la tolérance est de ±0,01 mm, l'espacement est de ±0,05 mm et la rugosité est de 0,8 um Jauge en option
Éléments de test	7.11.8 : Test de charge mécanique de l'interface de charge 7.15.1.1 : Test du dispositif de verrouillage 7.17 : Test de force de branchement et de retrait
Paramètres techniques principaux du test de charge mécanique de l'interface de charge
Schéma d'agencement du test
Temps de maintien du test	60s, le vérin hydraulique entraîne la palette pour soulever et abaisser le poids, et le temps est contrôlé manuellement.
Fréquence de test	4 fois, une fois dans chaque direction de 90° autour de l'axe horizontal, manuellement
Sélection de la charge de test
Configuration du poids de charge mécanique	165 : poids principal de 148,5 N x1 + poids additionnel de 16,5 N x1 ; 300 N : poids principal de 270 N x1 + poids additionnel de 30 N x1 ; 440 N : poids principal de 396 N x1 + poids additionnel de 44 N x1 ; 660 N : poids principal de 594 N x1 + poids additionnel de 66 N x1 ; 750 N : poids principal de 675 N x1 + poids additionnel de 75 N x1 ; Remarque : Le poids du poids principal comprend le poids du crochet, et le poids du poids est réalisé par superposition et combinaison.
Paramètres techniques principaux du test du dispositif de verrouillage
Temps de maintien du test	60s, le vérin hydraulique entraîne la palette pour soulever et soulever le poids, et le temps est contrôlé manuellement.
Schéma d'agencement du test
Paramètres techniques principaux du test de force d'insertion et de retrait
Schéma d'agencement du test de force d'insertion
Configuration du poids de force d'insertion	Poids principal du pistolet de charge CA : 9,2 kg Poids principal du pistolet de charge CC : 13,2 kg Poids additionnel : 0,8 kg Remarque : Le poids du poids principal comprend le poids du serre-joint et de la tige de guidage. Le poids du poids est obtenu par superposition et combinaison.
Test	Pendant le test, le dispositif de verrouillage doit être ouvert
Configuration du poids de force de retrait	Pistolet de charge CA : 100 N (90 N + 10 N) Pistolet de charge CC : 140 N (126 N + 14 N) 1,0 kg
