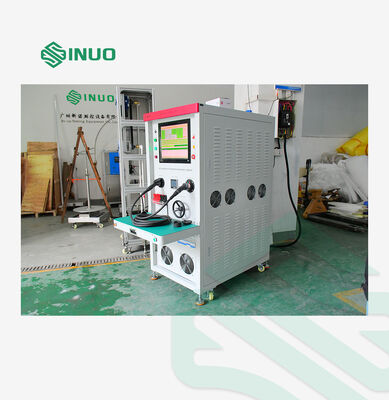

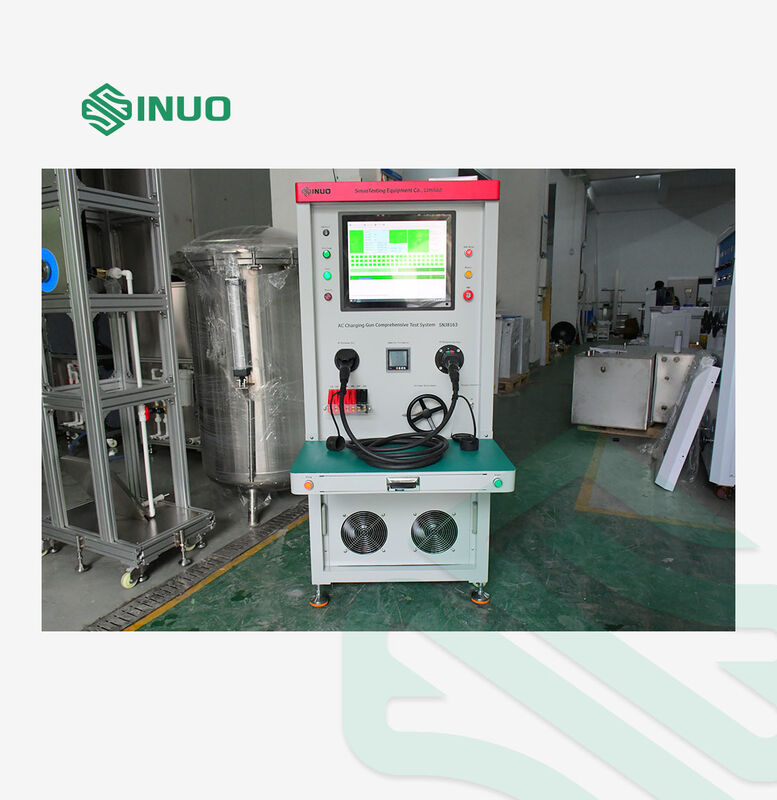

AC & DC EV Charging Gun Functionality Tester SNEQ08 | IEC 62196-1

AC & DC EV Charging Gun Functionality Tester SNEQ08 | IEC 62196-1

Nom De Marque:	Sinuo
Numéro De Modèle:	Sneq08
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Entrée d'alimentation:

Monophasé AC 220V / 50Hz

Alimentation en air:

0,6 MPa

Système de contrôle:

PLC + ordinateur industriel

Essai de résistance:

1–5 000 Ω, précision ±1 %

Test de thermistance:

100–50 000 Ω, précision ±2 %

Tension d'entraînement:

DC12V

Dimensions:

L900 mm × P800 mm × H1800 mm

Poids:

Approximativement 300KG

Détails d'emballage:

contre-plaqué

Capacité d'approvisionnement:

10 ensembles par mois

Description du produit

AC & DC EV Charging Gun Functionality Tester SNEQ08 | IEC 62196-1

Product Overview

This comprehensive test system is designed for functional and safety verification of AC/DC charging guns complying with Chinese, European, and American standards. It supports automatic QR code/barcode association, one‑button full‑function automatic testing, real‑time data storage, report generation, and pass/fail printing. Featuring high efficiency and labor savings, it is ideal for mass production line inspection in manufacturing facilities.

Key Functions

Data Management: Automatically associates product QR code with test results and generates test reports
Full Automatic Testing: Continuity, short circuit, miswiring, resistance, electronic lock, insulation, and withstand voltage tests
Data Traceability: Scan codes before test; results linked with barcode for full traceability
Result Output: Real‑time saving, review, and export of test data; pass result printing supported

Technical parameters

Power Input	Single phase AC 220V / 50Hz
Air Supply	0.6MPa
Control System	PLC + industrial computer
MES Integration	Optional (additional cost)
Resistance Test	1–5000Ω, accuracy ±1%
Thermistor Test	100–50,000Ω, accuracy ±2%
Drive voltage	DC12V
Insulation Test (Line to Line)
Test modes	Single phase, three phase, DC (positive/negative/ground)
Insulation Voltage	DC 100–1000V (adjustable)
Lower Limit	1MΩ – 1GΩ (adjustable)
Accuracy	±5%
Alarm	Activates when resistance is below threshold
Withstand Voltage Test (Line to Line)
Test modes	Single phase, three phase, DC (positive/negative/ground)
Voltage Range	AC 0–5kV / DC 0–6kV (adjustable)
Leakage Limit	AC 0.1mA–20mA; DC 0.01mA–5mA (adjustable)
Accuracy	±1.5% + 3 digits
Mechanical & Structure
Test Station	1 station

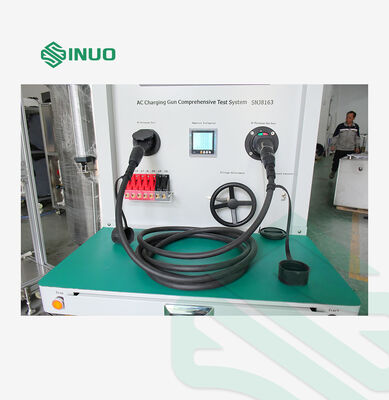

Gun Mounts	CN / EU / US standard AC/DC gun sockets supported
socket Height	~750–1000mm (ergonomic design)
Dimensions	W900mm × D800mm × H1800mm
Weight	Approx. 300kg
