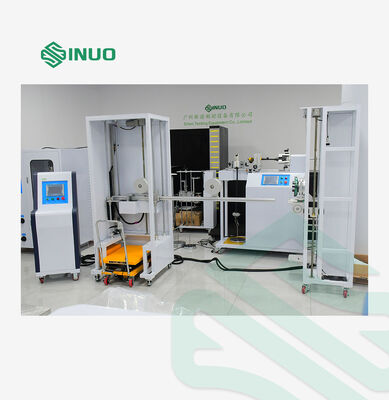

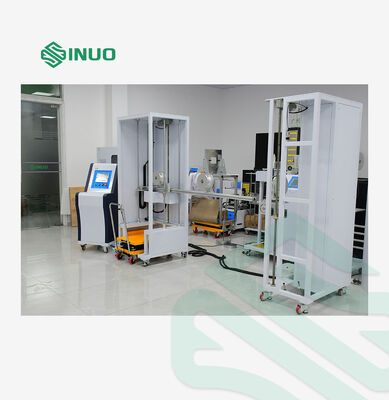

Force de traction d'ancrage de câble du CEI 61851-23 et appareillage d'essai de couple pour les stations de charge EV AC/DC

Cet appareil estspécialement conçus pour conduire des essais de force d'attraction et de couple sur les ancrages de câbles sur les bornes de recharge AC et DC des véhicules électriques, pour vérifier et évaluer si l'ancrage du câble ou le dispositif de fixation du câble de la borne de recharge peut effectivement soulager les conducteurs aux bornes de la force de traction et du couple,et de vérifier sa capacité à résister à la force de traction et au couple spécifiés, comme l'exigent les normesL'équipement adopte un contrôle automatique PLC et un entraînement moteur, avec des performances stables et une précision de test élevée,qui répondent pleinement aux exigences d'essai standard pour les essais de fiabilité de l'ancrage des câbles des stations de recharge de VE.

Il est conçu et fabriqué conformément à la clause 11 de la norme IEC 61851-23:2023.6.102, figure 110, figure 111 et tableau 114.

Contenu de l'essai	Tests de traction et de couple des câbles des bornes de recharge des véhicules électriques

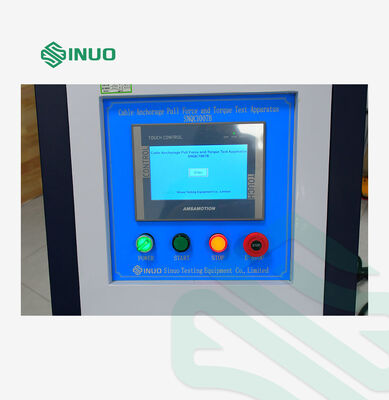

Mode de fonctionnement de la commande	Contrôle automatique par PLC, fonctionnement par écran tactile
Mode de conduite	électrique
Tirez appliquer	Répondre aux spécifications 160N, 200N, 240N, 250N, 500N, réalisées par superposition de poids
Appliquer le couple	Répondre aux spécifications de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, réalisées par superposition de poids

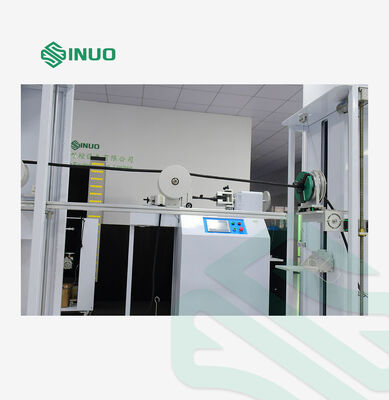

Roue à couple	R100mm(Ф200mm) ±0,5 mm
Fréquence de traction	1 fois/s, le temps de traction réel est détecté par signal électrique
Cycles de traction	1-999999 cycles, peut être préréglé, par défaut est 100±1 cycles
Temps d'application du couple	0-99H59M59S, peut être préréglé
Protection contre les pannes de courant	avec fonction de mémoire de stockage de données hors tension
Équipement électrique	Clampes universelles, un ensemble
Tableau de sélection de l'appariement de poids
Configuration supplémentaire	L'équipement est équipé d'une hauteur de fixation réglable allant de 500 à 1200 mm (c'est-à-dire la position de sortie du câble),permettant de satisfaire aux exigences d'essai des bornes de recharge avec des positions de sortie de câble différentes.

• Contrôle PLC + entraînement moteur
• Force de traction stable par poids; couple par poids + combinaison de bras de couple
• Cycles de traction préréglables et durée de l'essai de couple; arrêt automatique à l'achèvement
• Le câble de connexion de recharge du véhicule électrique est conforme aux limites standard.
• Compatible avec des échantillons de bornes de recharge équipées de câbles de recharge de différentes longueurs

• L'alimentation électrique: AC220V ± 10% / 50 ¢ 60 Hz, 1 kW
• Température de fonctionnement: 0°40°C
• Humidité: 30% à 90% RH
• Les dimensions: environ W4000 × D600 × H1850 mm
• Poids: environ 300 kg
