IEC 62196-1 ÉV connecteur machine d'essai d'endurance mécanique avec servo-entraînement

IEC 62196-1 ÉV connecteur machine d'essai d'endurance mécanique avec servo-entraînement

Nom De Marque:	Sinuo
Numéro De Modèle:	Le nombre de points de contrôle est le suivant:
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Fixation:

X/Y/Z réglable sur 3 axes, universel pour connecteurs AC/DC GB/US/EUR

Vitesse d'essai:

0–1 100 mm/s (préréglable sur l'écran tactile)

Tester un coup:

0–150 mm (préréglable)

Cycles de test:

0 à 999 999 fois (préréglable, arrêt automatique)

Taux de prise/retrait:

0 à 10 fois/min (préréglable)

Système de contrôle:

Automate Mitsubishi + IHM à écran tactile couleur de 7 pouces

Surveillance des forces:

capteur de force 0 à 500 N ; affichage de la courbe de force en temps réel

Retournement automatique:

Retournement automatique à 90° pour le test d'immersion de la solution (temps de maintien de 0 à

Détails d'emballage:

contre-plaqué

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Machine de test de connecteur EV IEC 62196-1

testeur d'endurance de connecteur EV avec servomoteur

équipement de test de véhicule électrique avec garantie

Description du produit

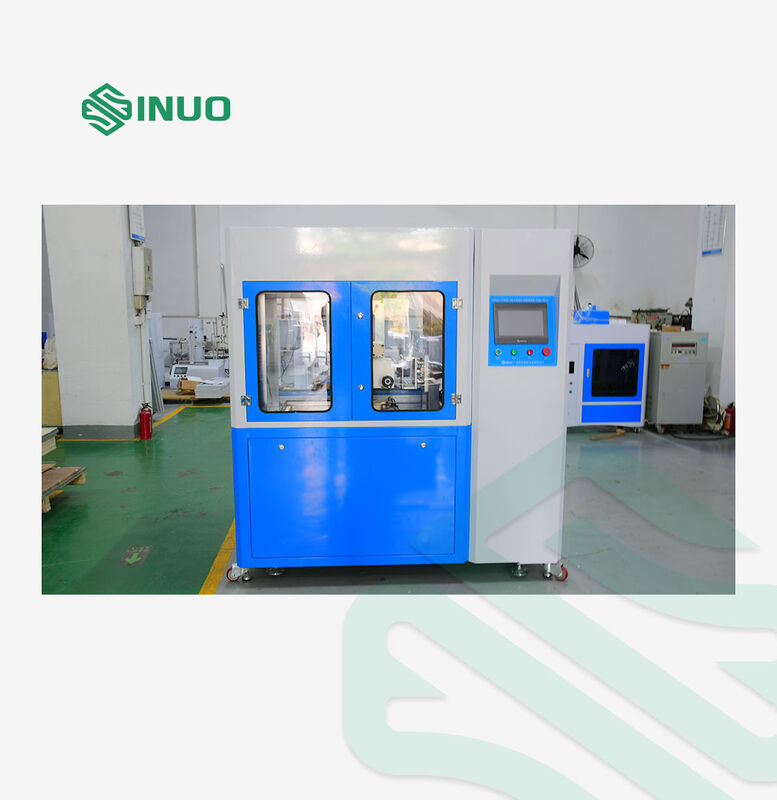

Machine mécanique d'essai d'endurance de connecteur du CEI 62196-1 EV avec la commande servo

Présentation du produit

Cette machine de test est spécialement conçue pour effectuer test de capacité de coupure et test de fonctionnement normal pour interfaces de recharge de véhicules électriques, fiches, prises et coupleurs industriels. Il vérifie si les accessoires électriques peuvent résister à des contraintes mécaniques, électriques et thermiques répétées lors d'un fonctionnement normal sans usure excessive, déformation ou autres effets nocifs, afin de valider la fiabilité et la durée de vie du produit. L'équipement utilise un mécanisme d'entraînement de servomoteur pour réaliser des actions de branchement et de débranchement répétées ; il prend en charge une charge externe pour les tests de capacité de coupure. Tous les paramètres de test, y compris le temps marche/arrêt, la vitesse de test, la course et l'angle, peuvent être prédéfinis via le panneau à écran tactile.

Normes de conformité

CEI 62196-1:2022 Article 22, Article 23.2, Article 23.3, Figure 15, Tableau 8, Tableau 9
CEI 62196-3:2022 Article 22, Article 23
CEI 60309-1:2012 Article 20, Article 21

Paramètres techniques

Article	Spécification
Éléments de test	Test de capacité de coupure ; Test de fonctionnement normal
Échantillons de test	Pistolets de chargement AC/DC, connecteurs pour véhicules, fiches, prises, coupleurs
Station d'essai	Poste unique
Système de contrôle	Automate Mitsubishi + IHM à écran tactile couleur de 7 pouces
Mode de fonctionnement	Manuel/contrôlé par programme
Mode de conduite	Servomoteur pour brancher/retourner ; cylindre auxiliaire pour interrupteur de verrouillage
Fixation	Serrage mécanique ; X/Y/Z réglable sur 3 axes ; universel pour les normes GB/US/EUR
Retournement automatique	Retournement automatique à 90° ; temps de maintien du retournement : 0 à 600 s
Cycles d'essais	0 à 999 999 fois (préréglable, arrêt automatique)
Temps de conduction du pouvoir de coupure	1 à 999,9 s (préréglable)
Taux de prise/retrait	0 à 10 fois/min (préréglable)
Course d'essai	0–150 mm (préréglable)
Vitesse d'essai	0–1 100 mm/s (préréglable sur l'écran tactile)
Surveillance des forces	capteur de force 0 à 500 N ; courbe en temps réel ; affichage de la force d'insertion/extraction maximale
Simulation de verrouillage	Fonction de presse à verrouillage mécanique automatique
Réservoir de solution	1 jeu (pour le test CEI 62196-1:2022 clause 23.3.2)
Réglage du trempage de la solution	Temps de trempage, temps de trempage, temps de séchage, cycles de prise, tous programmables
Mode de chargement	Charge externe (compatible avec SN2217-480V250A)
Fonction d'alarme	Alarme de coupure de circuit et enregistrement du nombre de tests sous charge
Protection de sécurité	Protection de terre, protection contre les courts-circuits, protection contre les surcharges

Structure et fonctionnalités
Structure de cadre rigide intégrée
Entraînement par servomoteur avec vis à billes de précision et courroie de distribution

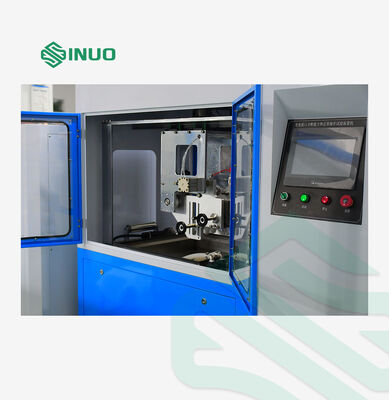

Automate Mitsubishi + IHM à écran tactile couleur de 7 pouces

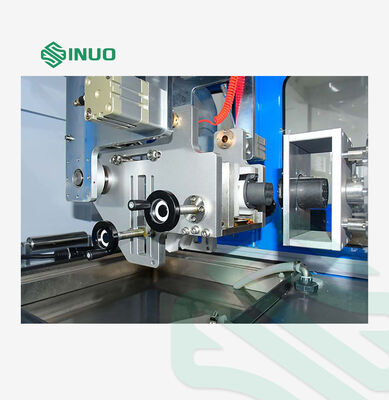

Fixation réglable sur 3 axes pour une large compatibilité

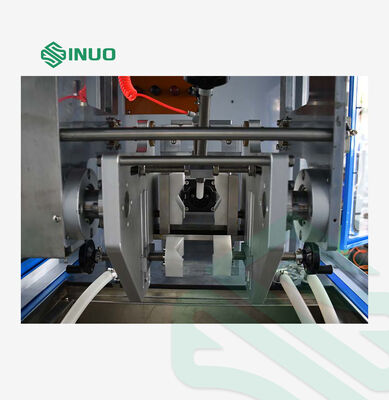

Mécanisme de retournement automatique à 90° pour le test d'immersion dans la solution
Surveillance de la force en temps réel et affichage des courbes
Simulation de fermeture automatique
Cycles de test programmables et fonction d'arrêt automatique
Environnement opérationnel
Alimentation : AC220V±10% / 50-60Hz, 2kW
Température de fonctionnement : 0–40 ℃
Humidité : 30 % à 90 % HR
Dimensions : env. L1000×P750×H1200mm
Poids : env. 150 kg
