1J à l'équipement d'essai d'impact de bille d'acier 4J pour la vérification de résistance mécanique de connecteur d'EV

Le dispositif d'impact de bille d'acier est conforme auxLa norme IEC 62196-1:2022 est modifiée par la clause 26.2, Figure 18, Tableau 13Il est conçu pour vérifier larésistance mécaniquede l'accessoire du véhicule électrique, en veillant à ce qu'il soit suffisamment robuste pour résister aux contraintes rencontrées lors de l'installation et de l'utilisation régulière.

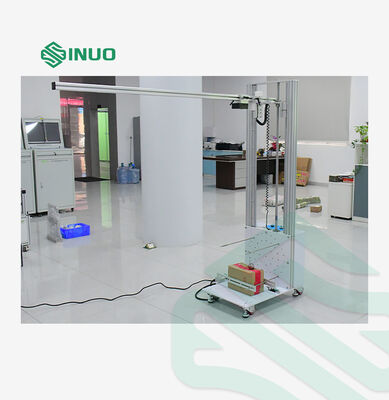

Cet instrument prend en charge deux modes d'essai: l'impact vertical en chute libre et l'impact horizontal en balancement.ce qui en fait une solution idéale pour les laboratoires., organismes de certification et fabricants.

Plage de hauteur de chute	0.4 ∙ 1,5 m, réglable

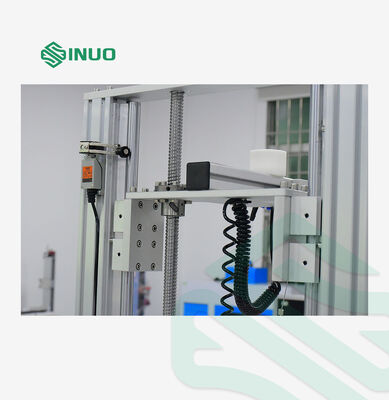

Méthode de levage	électrique
Modes de test	Impact de chute verticale / impact horizontal de balancement

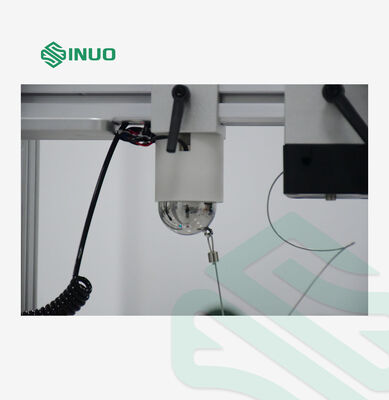

Boules d'acier à impact pour l'impact de chute verticale	50.8 mm avec anneau, 0,535 kg (1 pièce); énergie d'impact: 1J, 2J, 3J, 4J (réglable par la longueur du fil de suspension)

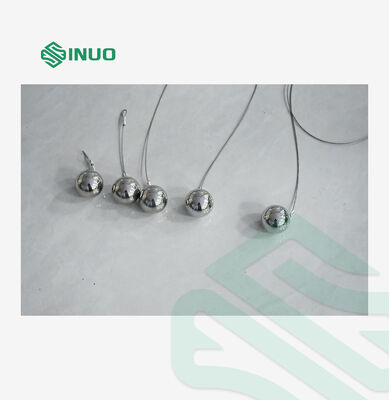

Boules d'acier à choc pour l'impact horizontal	50.8 mm avec anneau, 0,535 kg (4 pièces); énergie d'impact: 1J, 2J, 3J, 4J (fixe par longueur du fil de suspension)
Énergie d'impact pour l'essai d'impact de la boule
Méthode d'impact

Les connecteurs électriques sont exposés à des chocs accidentels pendant l'installation, le transport et l'utilisation quotidienne.L'essai d'impact à bille vérifie que le boîtier du connecteur et les composants internes ont une résistance mécanique suffisante pour résister à ces chocs sans se fissurer, se casser ou échouer.

Comme l'exigeIEC 62196-1:2022, l'essai utilise une boule d'acier standard (0,535 kg) pour appliquer des énergies d'impact de 1J à 4J, correspondant au courant nominal du connecteur.Notre SN1206B Steel Ball Impact Device prend en charge à la fois la chute libre verticale et swing modes d'impact horizontal pour répondre pleinement à ces exigences standard.
