Appareil de test de force d'extraction et de fiabilité de verrouillage de connecteur EV conforme à la norme CEI 62196-3, 165 ~ 750N

Appareil d'essai de fiabilité de la force de traction et du verrouillage du connecteur de véhicule électrique conforme à la norme IEC 62196-3 165~750N

Vue d'ensemble du produit

Cet appareil d'essai est conforme à la clause 14 de la CEI 62196-3:2026 ainsi qu'aux clauses 14.1.5 et 14.1.6 (figures 13 et 14) de la CEI 62196-1:2025Il est conçu pour vérifier la force de traction d'une prise d'essai retirée des prises et pour vérifier les performances du mécanisme de verrouillage du connecteur.

Exigences techniques

1Force de retrait.

Les prises de courant électriques commutées/connecteurs du véhicule équipées d'un verrouillage sont montées sur l'appareil d'essai spécifié à la figure 13 de la norme IEC 62196-1:2025, alignant verticalement l'axe de séparation pour l'extraction vers le bas des accessoires d'accouplement.
La force d'entraînement de la prise (y compris les poids d'essai) doit être conforme aux valeurs énumérées dans le tableau suivant:

2. Caractéristiques de la structure

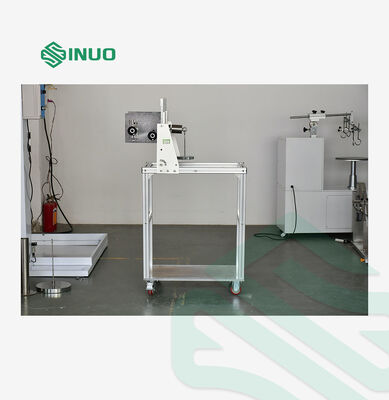

• Appareil de test de force de traction

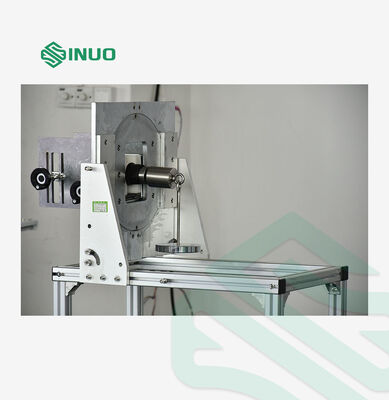

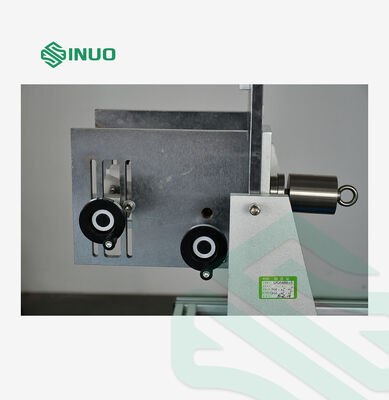

Le testeur est constitué d'un appareil de montage, d'un ensemble de serrage, de poids principaux, de poids auxiliaires et d'une prise d'essai.

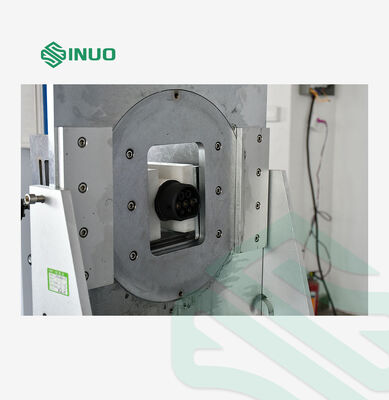

Conception optimisée: le dispositif de traction remplacé par un contrepoids; le crochet de poids est directement relié à la prise d'essai, avec un dispositif de serrage d'échantillon dédié (configuration illustrée à la figure 1).

Figure 1

• Vérification du dispositif de verrouillage:

Champs d'application

• Les fabricants de composants de recharge de véhicules électriques: R&D, inspection des entrées et essai en usine des produits finis des prises de courant alternatif/circulaire électrique, des connecteurs de charge des véhicules.

• Laboratoires de test et de certification tiers: Essai préalable avant certification CB/UL/CE pour vérifier la force de retrait et les performances de verrouillage des dispositifs de charge.

• Fabriques d'automobiles à énergie nouvelle: Contrôle de la qualité des bornes de recharge embarquées dans les véhicules.
