Machine d'essai de vibration électromagnétique de 1000 Kgf 1-3000 Hz 300 kg de charge utile pour les essais IEC MIL GB

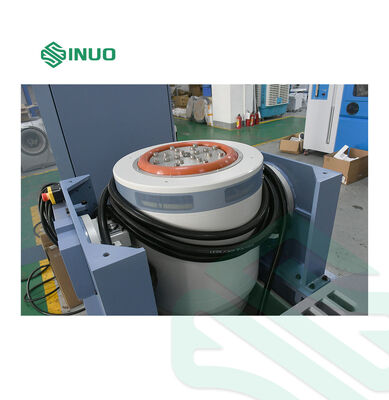

Paramètres du générateur d'excitation électromagnétique A11S24

Force d'excitation sinusoïdale maximale

1000kg.f en pointe

Force d'excitation aléatoire maximale

1000kg.f r.ms

Force d'excitation d'impact maximale

2000kg.f en pointe

Gamme de fréquences

1 ~ 3 000 Hz

Déplacement maximal

51 mm pp

Vitesse maximale

2 m/s

Accélération maximale

100G(980 m/s²)

Fréquence de résonance du premier ordre

3 200 Hz±5 %

Charge effective

300 kg

Fréquence d'isolation des vibrations

2,5 Hz

Diamètre de la bobine mobile

Ф240 mm

Poids de la bobine mobile

10 kg

Visser la table

16×M10

Fuite de flux

＜10gauss

Moment excentrique admissible

300N·m

Taille de l'équipement

845mmx790mmx840mm (sans table d'extension)

Poids de l'équipement

Env. 1100Kg (sans table coulissante horizontale)

Amplificateur de puissance à commutation numérique LA12K

Puissance de sortie

12KVA

Tension de sortie

100V

Courant de sortie

100A

Efficacité de l'amplificateur

≥90 %

Fréquence de commutation

116 kHz

Rapport signal/bruit (SNR)

≥65dB

Niveau de bruit

≤70dB

Taille de l'amplificateur

880mmx590mmx1720mm

Système de protection des servos

Fonction

Température, pression du vent, surdéplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase d'entrée

Contrôleur de vibrations numérique VCS-2

Configuration matérielle

2 canaux d'entrée simultanés, 1 canal de sortie

Choc sinusoïdal, aléatoire, classique

Ordinateur de contrôle

Ordinateur d'origine avec écran LCD 17", clavier et souris optique

Logiciel

Avec une interface de fonctionnement bilingue (chinois/anglais), il prend en charge l'analyse des domaines temporel et fréquentiel, le contrôle de la source du signal, l'analyse du balayage sinusoïdal, etc. Il peut générer automatiquement des rapports de test WORD et propose des fonctions d'affichage des signaux/données, de stockage, de configuration des paramètres de test et d'analyse des données.

Capteur d'accélération LTE C04A07

Gamme de fréquences : 1-8000 Hz

Sensibilité : 30 pc/g

Plage de température : -40 - 160 ℃

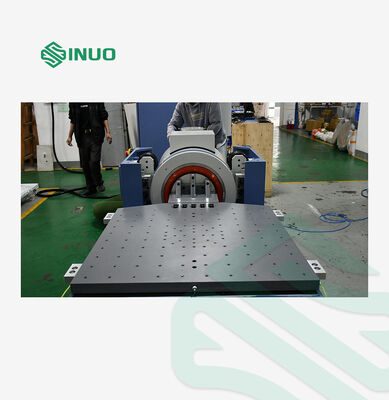

Table à rallonge verticale VT80

Matériel

Alliage d'aluminium/magnésium, surface anodisée dure

Taille du tableau

800 mm × 800 mm

Trou fixe

Manchon à vis en acier inoxydable M8, durable et résistant à l'usure

Fréquence d'utilisation

Sinusoïdal : 1 000 Hz ; Aléatoire : 1 500 Hz

Poids

Environ 67,5 kg

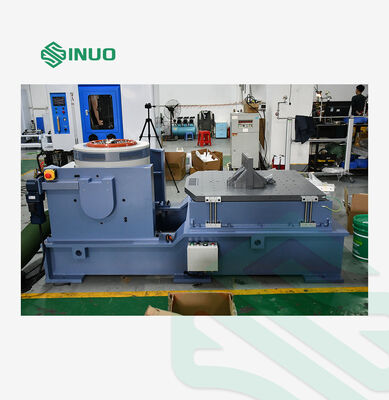

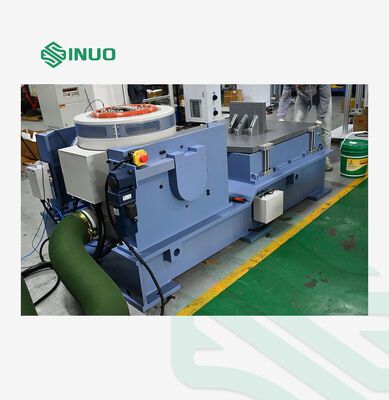

Table coulissante horizontale à film d'huile HG80

Matériel

Alliage d'aluminium/magnésium, surface anodisée dure

Taille du tableau

800 mm × 800 mm

Trou fixe

Manchon à vis en acier inoxydable M8, durable et résistant à l'usure

Fréquence d'utilisation

Sinusoïdal : 2 000 Hz ; Aléatoire : 2000 Hz

Poids

Environ 105 kg

Ventilateur de refroidissement B402 (silencieux inclus)

Puissance du ventilateur

4KW

Débit du ventilateur

40,8 m³/minute

Pression du ventilateur

0,049 kgf/cm2

Exigences électriques

Alimentation

CA triphasé 380 V/50 Hz, 25 KVA

Air comprimé

0,6 MPa

Résistance au sol

≤4Ω
