Détails des produits

Maison Produits

Équipement d'essai de véhicule électrique

Système de test complet pour pistolet de charge AC Type 2 et DC CCS2 à double station

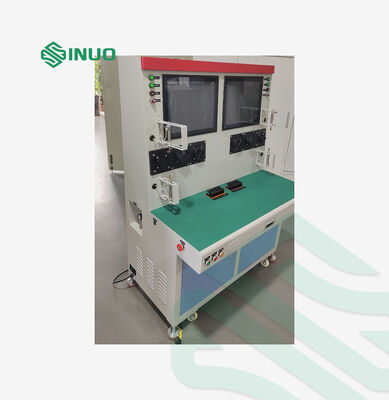

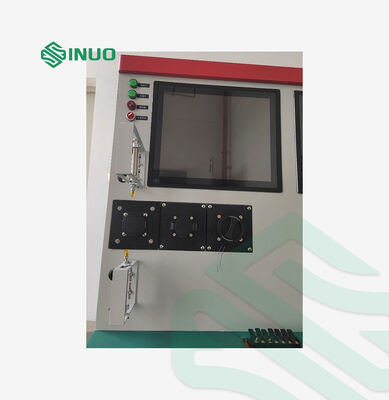

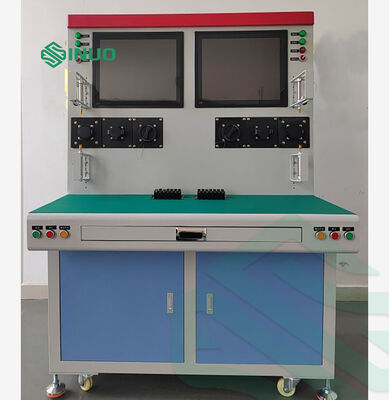

Système de test complet pour pistolet de charge AC Type 2 et DC CCS2 à double station

Nom De Marque:	Sinuo
Numéro De Modèle:	SNQC-CDQ08H
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Alimentation:

CA monophasé 220V / 50Hz

Système de contrôle:

PLC + ordinateur industriel

Stations de test:

2 gares

Durée du cycle d'essai:

Env. 30 secondes par échantillon

Pression de la source d'air:

0,6 MPa

Combinaisons de tests prises en charge:

DC+DC, AC+AC, DC+AC, AC+DC

Détails d'emballage:

contre-plaqué

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Testeur de pistolet de charge AC Type 2 à double Station

système de test de pistolet de charge DC CCS2

équipement de test complet de pistolet de charge EV

Description du produit

Système de test complet pour pistolet de charge AC Type 2 et DC CCS2 à double station

Informations sur le produit :

Ce système de test est conçu pour l'inspection fonctionnelle des assemblages de câbles de connecteur de charge AC Type 2 et DC CCS2. Chaque connecteur de charge peut se voir attribuer un code QR unique et tous les résultats des tests sont automatiquement enregistrés dans des rapports pour une traçabilité complète.

Le système effectue automatiquement tous les tests requis en un seul cycle, améliorant considérablement l’efficacité et réduisant les besoins en main-d’œuvre. Il est particulièrement adapté à l’inspection à 100 % dans les environnements de production de masse.

Fonctions de tests :

• Test de circuit ouvert, de continuité, de court-circuit et de désalignement de séquence de fils pour chaque fil.

• Test de résistance de continuité du conducteur principal

• Test de résistance intégré (y compris les conditions d'appui et de relâchement du bouton)

• Test de résistance d'isolement entre conducteurs

• Test de tension de tenue entre conducteurs

• Test du fil du thermocouple

Paramètres techniques :

Conditions de fonctionnement de base
Alimentation principale	CA monophasé 220 V/50 Hz
Pression de la source d'air	0,6 MPa
Système de contrôle	Automate + Ordinateur Industriel
Stations d'essai	2 gares
Interfaces totales	2×prises AC Type 2 + 2×prises DC CCS2
Combinaisons de tests prises en charge	DC+DC, AC+AC, DC+AC, AC+DC
Temps de cycle de test unique	Environ 30 secondes par échantillon

Paramètres de test électrique de base
Test d'ouverture/court-circuit et de séquence de fils	Détecté par les E/S PLC ; jugement automatique de réussite/échec
Résistance de continuité du conducteur principal	Points de test : L1, L2, L3, N, PE, CP
Test de résistance intégré	Plage : 1 ~ 5 000 Ω ; Précision : ±1 % Pistolet 16 A CA : non pressé = 680 Ω, pressé = 3,38 kΩ Pistolet 32 A CA : non pressé = 220 Ω, pressé = 3,52 kΩ Pistolet 63 A CA : non pressé = 100 Ω, pressé = 3,4 kΩ Précision globale : ± 1 % ~ ± 2 %
Test de fil de thermistance/thermocouple	Plage : 100 ~ 50 000 Ω ; Précision : ± 2 % Jugement des limites supérieure et inférieure disponible
Test de résistance d'isolation	Objets de test : circuits monophasés/triphasés/CC Tension de test : DC 100 ~ 1000 V (réglable) Limite inférieure de résistance : 1 MΩ ~ 1 GΩ (réglable) Précision : ± 5 % Alarme automatique lorsque la résistance est inférieure à la valeur définie
Test de tension de tenue	Objets de test : circuits monophasés/triphasés/CC Tension de test : CA 0 ~ 5 kV / CC 0 ~ 6 kV (réglable) Courant de fuite : CA 0,1 ~ 20 mA ; DC 0,01 ~ 5 mA (réglable) Précision : ± 1,5 % + 3 chiffres Contrôle de tension programmable ; alarme de surintensité
Test de force d'insertion et d'extraction de fiche	Plage : 0 ~ 500 N ; Résolution : 0,1 N ; Précision : ± 1 % Données enregistrées automatiquement dans les rapports

Paramètres mécaniques et d'apparence
Hauteur de la table	Env. 800 mm (conception ergonomique)
Dimension hors tout (L×P×H)	1000 mm × 800 mm × 1800 mm
Poids total	Env. 300 kg
Structure mobile	Equipé de roulettes universelles verrouillables
Fixation	Fixations de serrage personnalisées pour pistolets de chargement

Fonctions d'acquisition et de sortie de données
Dispositif d'identification	2 jeux de lecteurs de codes-barres ; prise en charge de la numérisation des codes-barres et des codes QR Données de test liées aux codes pour une traçabilité complète
Fonction d'impression	2 imprimantes compactes (une par station) Impression automatique des étiquettes pour les produits passés uniquement (numéro de série, classification, heure, statut, etc.)
Stockage des données	Stockage en temps réel de tous les enregistrements de tests
Format d'exportation des données	TXT/EXCEL
Connexion MES	Interface de communication réservée pour l'amarrage du système MES et le téléchargement de données

Détails du produit :
