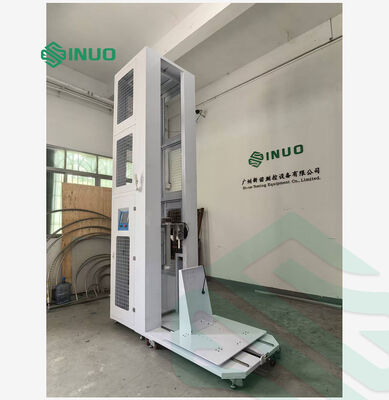

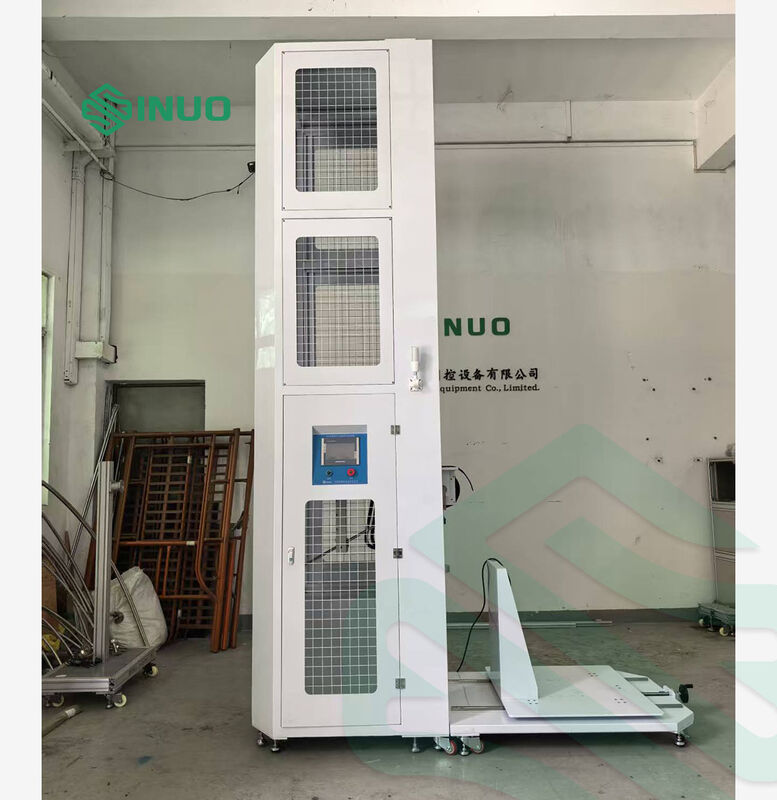

Appareil d'essai d'impact de la pile de recharge du véhicule électrique, du pendule et du marteau pour l'essai IEC 61851 IK

Cet appareil d'essai d'impact de pendule de pile de chargement est spécialement développé pour effectuer des tests de résistance mécanique sur les piles de chargement de véhicules électriques et les armoires de distribution d'énergie. Il prend en charge deux modes de test d'impact standard : l'impact pendulaire et l'impact vertical avec un marteau. En convertissant l’énergie potentielle gravitationnelle en énergie cinétique, il simule avec précision les impacts de collisions mécaniques externes sur les boîtiers d’équipements. Équipée d'une interface tactile intuitive et d'une fonction de freinage anti-impact secondaire fiable, la machine fournit des résultats de test stables et reproductibles pour vérifier la durabilité structurelle de la pile de recharge des véhicules électriques.

1.IEC 61851-1:2017 Système de charge conductrice pour véhicules électriques – Partie 1 : Exigences générales, article 12.11

2.IEC 60068-2-75:2014 Essais environnementaux – Partie 2-75 : Essais – Test Eh : Essais au marteau

3.IEC 62262:2021 Degrés de protection assurés par les boîtiers pour équipements électriques contre les impacts mécaniques externes (code IK)

4.IEC 62477-1:2022 Exigences de sécurité pour les systèmes et équipements de convertisseurs électroniques de puissance – Partie 1 : Généralités, Clause 5.2.2.4.3

5.IEC 62439-7:2022 Réseaux de communication industriels – Réseaux d'automatisation à haute disponibilité – Partie 7 : Protocole de redondance en anneau, Clause 10.2.701.2

Cet équipement est conçu pour effectuer des tests de résistance mécanique sur les bornes de recharge de véhicules électriques et les armoires de distribution d'énergie pour les systèmes de recharge de véhicules électriques.

Test Eha (impact pendulaire) : le poids d'impact est libéré librement d'une hauteur définie le long d'un bras pendulaire de 1 mètre. Il frappe le spécimen horizontalement au point vertical le plus bas. L'énergie potentielle gravitationnelle se convertit en énergie cinétique pour compléter le test d'impact sur l'échantillon.

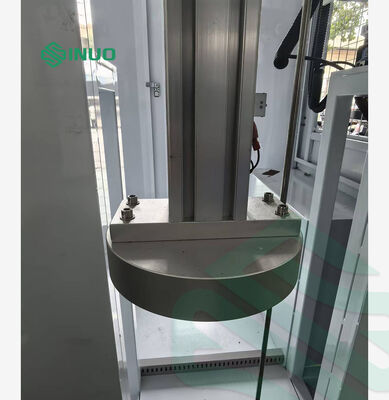

Test Ehc (Vertical Drop Hammer Impact) : Le poids d'impact tombe verticalement du repos à une hauteur spécifiée le long d'un tube de guidage sur la surface horizontale de l'éprouvette. La conversion de l'énergie potentielle gravitationnelle en énergie cinétique réalise les tests d'impact du spécimen.

Schéma de structure comme suit :

• Deux modes de test intégrés
Il combine l'impact latéral du pendule et l'impact supérieur du marteau vertical dans une seule machine, simulant de véritables collisions et des chutes d'objets sur des pieux en charge. Pas besoin d'acheter deux appareils distincts, ce qui permet d'économiser de l'espace et des coûts d'approvisionnement.

• Énergie d'impact conforme aux normes
Prend en charge l'énergie d'impact 5J et 20J correspondant aux qualités IK08 et IK10, répondant pleinement aux normes de test CEI. Les données de test peuvent être directement utilisées pour la certification des produits.

• Fonction anti-impact secondaire
Il verrouille automatiquement le pendule rebondissant après une frappe pour éviter des coups répétés sur les échantillons, garantissant ainsi des résultats de test précis et reproductibles.

• Commande tactile PLC intelligente avec commande à distance
Tous les paramètres tels que la hauteur d'impact et le délai de freinage sont définis sur l'écran tactile. Une télécommande infrarouge est disponible pour un fonctionnement hors site plus sûr. Il dispose également d'un arrêt d'urgence, d'une protection contre les surcharges du moteur et de fuites.

• Large plage de test réglable
La hauteur d'impact peut être réglée électriquement de 300 mm à 2000 mm. La plate-forme d'échantillonnage de 1,0 m × 1,2 m s'adapte à la plupart des piles de chargement CA/CC murales et au sol.

• Structure flexible et stable
Equipé de roulettes verrouillables et de pieds de support, l'ensemble de l'unité peut être déplacé vers différents postes de travail et fixé fermement pendant les tests. La plate-forme permet un démontage rapide pour les grandes armoires de chargement.

• Accessoires standards complets

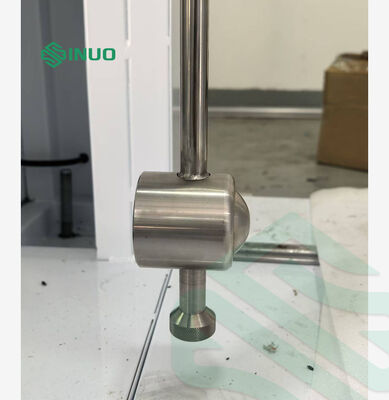

Livré avec un bras pendulaire standard, plusieurs têtes de marteau et des manchons pour les tests 5J et 20J, prêt à l'emploi juste après la livraison.
