Équipement d'essai de véhicule électrique

Testeur d'endurance de la connexion de charge de véhicule électrique IEC 62196-1

Testeur d'endurance de la connexion de charge de véhicule électrique IEC 62196-1

Nom De Marque:	Sinuo
Numéro De Modèle:	Le nombre de points de contrôle est le suivant:
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Stations:

Poste unique

Tester un coup:

0–150 mm, réglable

Vitesse d'essai:

0–850 mm/s

Plage de mesure de force:

0 à 1000 N

Mode de fonctionnement:

Fonctionnement manuel ou commandé par programme

Mode de conduite:

Servomoteur avec revêtement liquide et pressage de verrouillage

Détails d'emballage:

contre-plaqué

Capacité d'approvisionnement:

10 ensembles par mois

Mettre en évidence:

Testeur de connecteur de charge de véhicule électrique IEC 62196-1

Testeur d'endurance du connecteur de recharge EV

Testeur de la fabrication et de la rupture du véhicule électrique

Description du produit

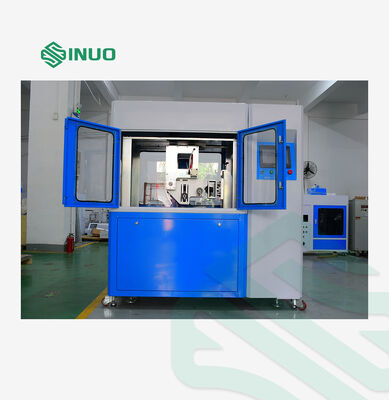

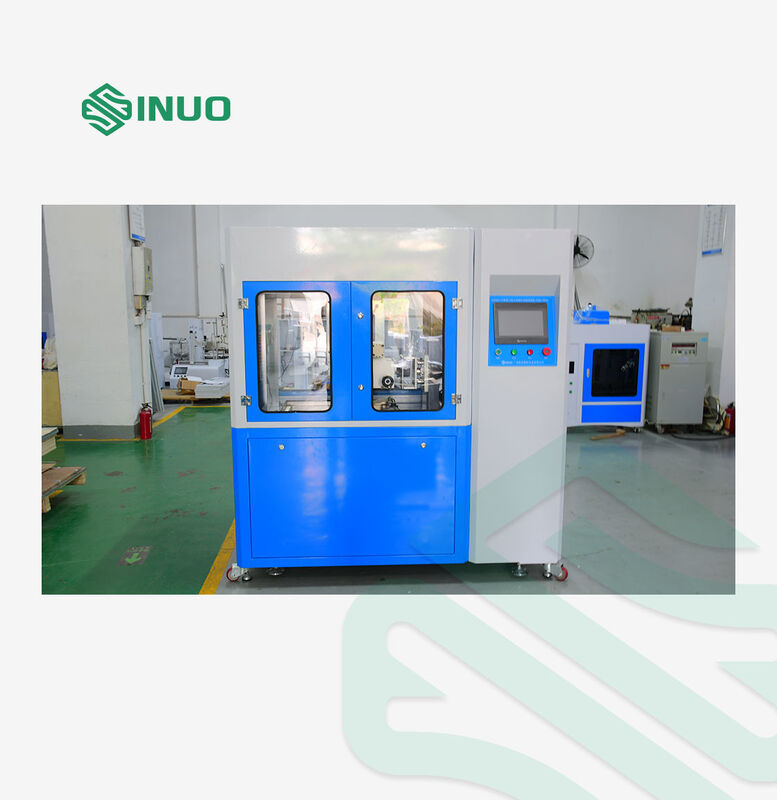

Testeur d'endurance de la connexion de recharge de véhicule électrique IEC 62196-1

Informations sur le produit

Ce testeur vérifie si les accessoires électriques tels que les interfaces de charge des véhicules électriques, les prises industrielles, les prises et les couples peuvent résister à des forces mécaniques,les contraintes électriques et thermiques générées pendant le fonctionnement normal sans usure excessive ou autres défauts nuisibles, afin de valider leur fiabilité.

Testeur d'endurance de la connexion de charge de véhicule électrique IEC 62196-1

Normes et clauses conformes

• CEI 62196-1:2025Éléments de chargement des véhicules électriques - Partie 1: exigences généralesles articles 22 et 23

• UL 2251 Partie 44

Échantillons d'essai et portée

Connecteurs de charge pour véhicules électriques, prises industrielles, prises et accouplages.

Principe de l'essai

Alimenté par un mécanisme de servo-moteur, l'équipement effectue des cycles linéaires répétés d'insertion et de retrait sur les échantillons d'essai.Paramètres incluant la durée d'allumage/d'arrêt, la vitesse d'essai, la course et l'angle peuvent tous être préréglés via l'écran tactile.

Structure et caractéristiques

Il adopte un châssis de machine intégré entraîné par un servo-moteur avec une transmission à réducteur de précision.Équipé d'un écran tactile couleur offrant un fonctionnement convivial et de puissantes fonctions d'affichage numérique, plus un système de commande PLC intelligent.
Il est livré avec des raccords réglables à 3 axes, parfaitement adaptés pour tester la durée de vie des connecteurs de charge.

Paramètres techniques

Principales spécifications de performance
Objets d'essai	a) Essai de résistance du mécanisme de verrouillage mécanique b) Capacité d'analyse c) Fonctionnement normal (durée de vie)
Portée de l'échantillon d'essai	Pistolets de recharge à courant alternatif et continu
Les stations	Station unique
Mode de commande électrique	Contrôle intégré intelligent avec Mitsubishi PLC, actionné par écran tactile HMI couleur de 7 pouces
Mode de fonctionnement	Opération manuelle ou commandée par programme
Les fonctions	Capable de simuler le fonctionnement normal des interfaces de charge; il peut intégrer le cycle d'insertion/retrait et de déverrouillage/verrouillage du dispositif de verrouillage mécanique, ou effectuer des essais individuels distincts.Vitesse d'essai, la durée de l'essai et le nombre de cycles sont entièrement programmables.
Mode de conduite	Les servomotors entraînent les mouvements d'insertion/retrait et les mouvements de tremblement rotatifs; des bouteilles d'air auxiliaires contrôlent l'ouverture et la fermeture du mécanisme de commutation de blocage.

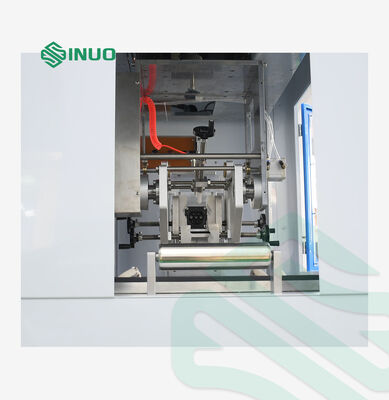

Méthode de fixation et de serrage du spécimen	Fixtures de serrage mécaniques avec structure réglable X/Y/Z à 3 axes. La position de serrage peut être réglée librement, compatible avec les connecteurs de charge AC & DC EV standard GB, US et UE.
Fonction de rotation automatique	Mécanisme de rotation automatique intégré à la station de serrage du pistolet de charge, permettant une rotation de 90°. La durée de retenue après rotation est réglable de 0 à 600 secondes.
Cycles d'essais	Plage programmable: 0 ~ 999,999 cycles. La machine s'arrête automatiquement une fois que le cycle cible prédéfini est atteint.
Durée des contacts	Réglable de 1 à 999,9 secondes. Selon les prescriptions de la norme, le temps de maintien du contact électrique ne doit pas être inférieur à 2 s et supérieur à 4 s.
Taux d'insertion et de retrait	Plage de programmation: 0 à 10 cycles par minute (équivalent à 3,75 cycles/min ou à 7,5 coups/min)
Traction d'essai	Réglable à partir de 0-150 mm (l'écart entre la prise d'essai et le récipient doit être ≥ 50 mm selon les besoins)
Vitesse d'essai	0 ̊850 mm/s, directement configurable par écran tactile
Affichage de la valeur de la force	Équipé d'un capteur de force de 100 kg pour surveiller la force en temps réel, il peut générer des courbes force-temps, afficher la force d'insertion maximale, la force de retrait maximale et la valeur de force en temps réel. Plage de mesure de la force: 0 ~ 1000 N Erreur d'indication: ≤ ± 0,5% F.S. Résolution: ≤0,1 N
Dispositif de verrouillage	Fonction de pressage automatique pour les mécanismes de verrouillage mécanique pour simuler les conditions de fonctionnement normales.
Réservoirs de solution	Trois réservoirs de liquide d'essai indépendants peuvent contenir séparément les solutions simulées telles que définies dans la CEI 62196-1:2022: Tableau 10: Solution de simulation de pluie acide Tableau 11: Solution de simulation d'eau salée Tableau 13: Solution de simulation d'eau trouble
Paramètres d'immersion dans le liquide	Paramètres programmables: cycles d'immersion, durée d'immersion, temps de séchage à l'air, cycles d'insertion/extraction et cycles d'essai totaux.
Charge	Connexion de charge externe prise en charge
Fonction de détection	Lorsqu'une charge externe est connectée, la machine déclenche une alarme en circuit ouvert et enregistre le nombre de cycles d'essai en cours.
Protection de la sécurité	Protection contre la terre, protection contre les courts-circuits et protection contre la surcharge
Environnement de fonctionnement
Énergie électrique	AC 220V ± 10%, 50 ∼ 60 Hz, 2 kW
Température de fonctionnement	0 ̊40°C
Plage d'humidité	30% à 90%
Dimensions globales	L'écart entre le niveau d'écoulement et le niveau d'écoulement doit être calculé en tenant compte de l'écart entre le niveau d'écoulement et le niveau d'écoulement.
Le poids	Environ 150 kg
