IEC 62196-1 Système d'essai de résistance à courte durée de l'élément de charge

Cet équipement adopte un logiciel autoprogrammé et fonctionne via un contrôle informatique. Toutes les procédures de test standard et la logique de jugement des données sont gérées automatiquement par le système, offrant ainsi un fonctionnement convivial.

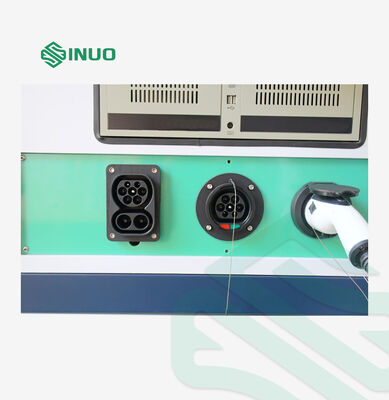

Cet appareil est conçu pour évaluer l'état de chauffage de surface des connecteurs de charge et des accessoires électriques lorsqu'ils sont chargés avec le courant nominal, et pour vérifier si l'augmentation de température des électrodes répond aux spécifications standard.

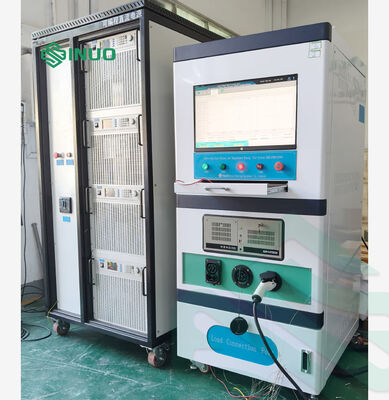

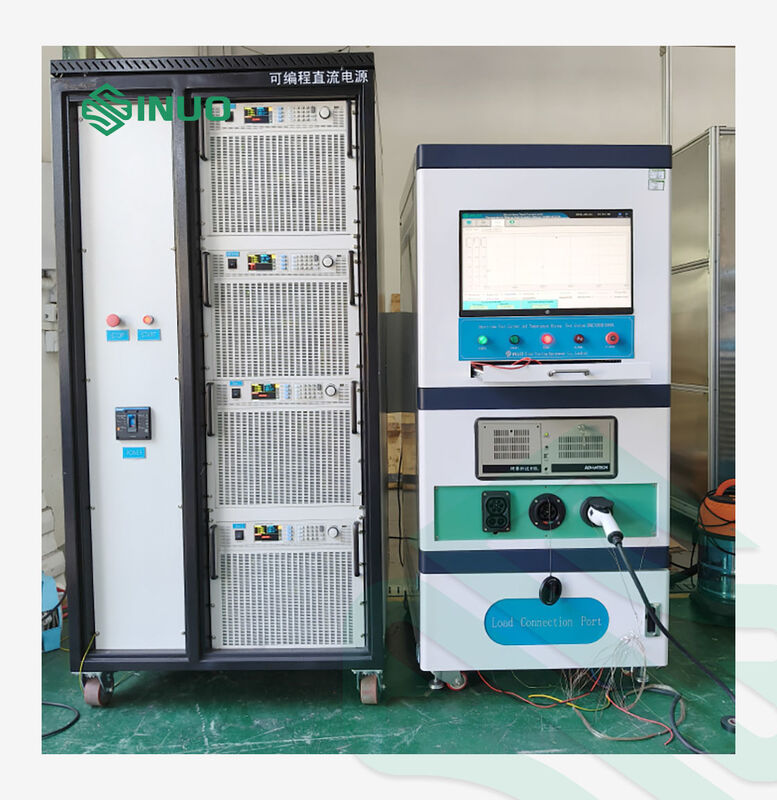

Le testeur d'élévation de température est principalement composé d'un système de contrôle industriel, de deux ensembles d'alimentations CC (une unité haute puissance et une unité basse puissance), d'un instrument d'acquisition de température multicanal et d'une armoire intégrée.
En tant qu'équipement de test dédié personnalisé intégrant plusieurs modules fonctionnels, il est applicable aux tests d'échauffement pour tous les types de produits nécessitant une évaluation de l'échauffement thermique.

1. Une alimentation CC allant de 0 à 100 A est intégrée à l'armoire de commande, tandis qu'une alimentation CC externe de 100 à 8 000 A est équipée. L'alimentation externe communique avec l'armoire de commande, qui peut fournir un courant de sortie continu et stable de 0 à 8 000 A. Aucune charge externe n'est requise, car cet appareil intègre une source d'alimentation et une charge électronique dans une seule unité. Le courant de sortie et le temps de contrôle marche-arrêt sont entièrement réglables.


2.

   Modèle 100A intégré
   L'armoire de commande est équipée d'un scanner de température communicable intégré à 24 canaux, compatible avec les thermocouples de types K, E, R, B, N, T, J, S, WRE5-26 et WRE3-25. Il prend en charge une entrée de signal de courant de 4 à 20 mA avec une fréquence d'échantillonnage de 1 Hz.

3.

   Le système de contrôle adopte l'ordinateur industriel Advantech, qui présente une stabilité élevée et de fortes performances anti-interférences. Il est livré avec diverses interfaces intégrées pour réaliser la communication avec le scanner de température et l'alimentation CC. Les signaux de température et les signaux électriques sont isolés et collectés indépendamment pour éviter la diaphonie.

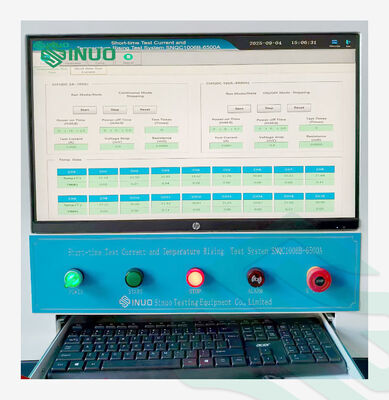

   L'armoire de commande est équipée d'un écran tactile couleur LED de 21,5 pouces avec plus de 16 millions de couleurs, une résolution de pas moins de 1280×800 et une luminosité d'au moins 500 cd/m². L'écran peut afficher des courbes d'augmentation de température en temps réel ainsi que la tension de sortie, le courant de sortie et la puissance de sortie.

4.

   L'alimentation CC à courant élevé de 8 000 A est équipée de câbles en cuivre rallongés de 3 mètres de long, qui peuvent répondre à l'exigence d'une transmission de courant maximale de 8 000 A.

5.

   L'armoire de commande et l'alimentation CC à courant élevé sont équipées de pieds à roulettes pour faciliter le déplacement et le transport.
   Dimensions hors tout : Largeur ≤ 1200 mm, Profondeur ≤ 1400 mm, Hauteur ≤ 2000 mm, Poids ＜ 1000 kg.
