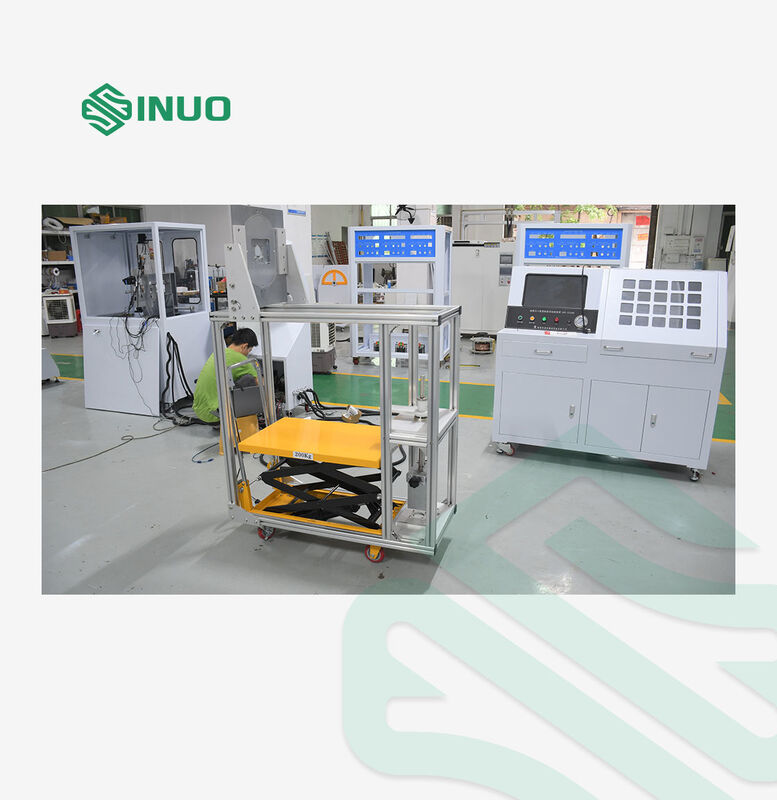

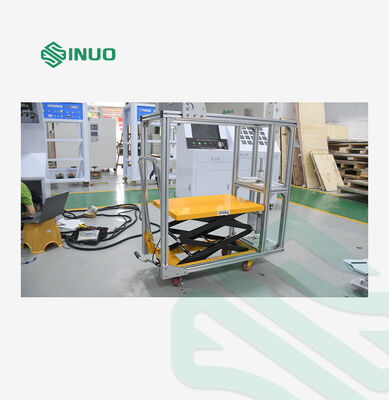

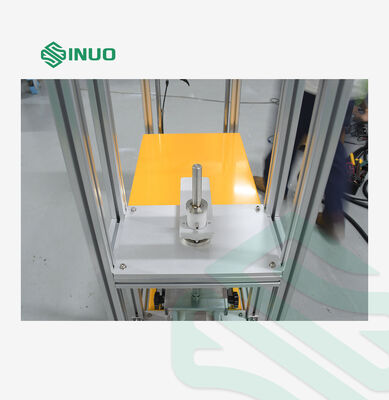

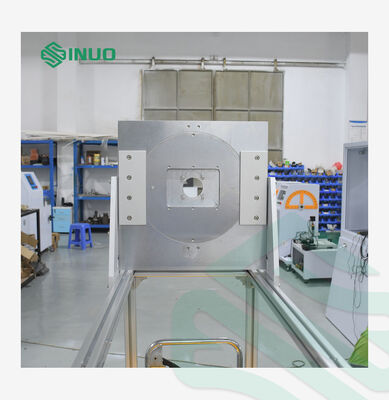

Appareillage mécanique d'essai de charge de connecteur de remplissage du CEI 62196-1 EV

Restriction des échantillons d'essai:Connecteurs de charge

Objectif du test:Le connecteur de charge doit être conçu pour permettre l'insertion et le retrait faciles du pistolet de charge et empêcher le pistolet de se détacher de la prise en fonctionnement normal.Cet essai vérifie si la force maximale requise pour retirer le pistolet de charge de la prise est conforme aux limites standard spécifiées..

Principe de l'essai:Force maximale d'extraction de la prise: appliquer la force totale combinée à partir des poids standard spécifiés (poids principaux, poids supplémentaires,les crochets et les dispositifs de serrage) et l'assemblage du bouchon d'essai sur le bouchon d'essai; la prise doit être séparée de la prise.

Environnement de fonctionnement:Température de fonctionnement: 5°C à 35°C; Humidité: 30% à 90% RH

Station d'essais	Station unique
Configuration de l'échelle	Fabriqué en acier S136. Le jauge de broche est fabriqué à la dimension standard minimale avec une tolérance de +0,01 / 0 mm, une tolérance d'espacement du centre ±0,05 mm et une rugosité de surface Ra 0,8 μm. La jauge est un accessoire en option.
Objets d'essai	7.11.8: Essai de charge mécanique des connecteurs de charge / Clause 14.1.6 (CEI 62196) 7.15.1.1: Essai du dispositif de verrouillage / Clause 14.1.5 (CEI 62196) 7.17.1 d) e) f): Essai de force de traction / Clause 14.1.5 (CEI 62196)
Principaux paramètres techniques du testeur de charge mécanique du connecteur de charge
Diagramme de mise en place des tests
Durée de détention	60 secondes, réalisé par cylindre hydraulique entraînant le plateau pour soulever des poids; temps contrôlé manuellement.
Cycles d'essai	4 fois, un essai à chaque intervalle de 90° autour de l'axe horizontal, fonctionnement manuel.
Configuration du poids de la charge mécanique	165N: 1 pièce de 148,5N de poids principal + 1 pièce de 16,5N de poids supplémentaire 300N: 1 pièce de masse principale de 270N + 1 pièce de masse supplémentaire de 30N 440N: 1 pièce de 396N de poids principal + 1 pièce de 44N de poids supplémentaire 660N: 1 pièce de 594N de poids principal + 1 pièce de 66N de poids supplémentaire 750N: 1 pièce de poids principal de 675N + 1 pièce de poids supplémentaire de 75N Note: Le poids des poids principaux inclut la masse du crochet; la force de charge visée est obtenue en empilant et en combinant différents poids.
Principaux paramètres techniques de l'essai du dispositif de verrouillage
Diagramme de mise en place des tests
Temps de rétention du test	Les poids sont soulevés et abaissés par un plateau hydraulique à cylindre; le temps est contrôlé manuellement.
Sélection de la charge d'essai	Voir le tableau 7
Exigence de test	Le dispositif de verrouillage doit être déverrouillé pendant l'essai.
Configuration du poids de la force de traction	Pistolet de charge à courant alternatif: 100N (90N + 10N) Pistolet de charge en courant continu: 140N (126N + 14N)

• Conformité complète à la norme IEC 62196
  Prend en charge les essais de force de traction, de dispositif de verrouillage et de charge mécanique; les données d'essai acceptées par SGS/TÜV pour la certification mondiale.
• Solution d'essai AC/DC tout en un
  La station unique couvre à la fois les canons de charge AC et DC avec des poids multi-plateformes (100N ¢ 750N), réduisant les coûts d'équipement supplémentaires et l'espace de laboratoire.
• Émetteur S136 facultatif de haute précision
  L'indicateur à épingles en acier S136 anti-rouille, doté d'une tolérance étroite, garantit des résultats d'essai précis et répétables.
• Opération manuelle facile et stable
  Soulevé hydraulique de poids avec temps de maintien réglable de 60s; essai horizontal à 90° en 4 directions, soutenu par manuels d'utilisation et guidage vidéo à distance.
• Large éventail d'adaptation aux conditions de travail
  Des performances stables à 5°35°C, 30% à 90% RH; aucune puissance supplémentaire n'est nécessaire pour le chargement du poids.
