IEC 62196-1 Appareil d'essai de suivi des fuites pour le connecteur de charge et le matériau isolant des véhicules électriques

Il est principalement utilisé pour tester des dispositifs de connexion de charge conductrice de véhicules électriques (pistolets de charge, prises de charge, pièces en plastique isolantes du chargeur embarqué, modules de charge),composants électriques de bord automobiles, connecteurs électriques basse tension, matériaux isolants solides pour véhicules à énergie nouvelle et plastiques d'ingénierie.

It is designed to measure the comparative tracking index (CTI) performance of solid electrical insulating materials when their surfaces are exposed to contaminated water under electric field with a maximum test voltage of 600V.

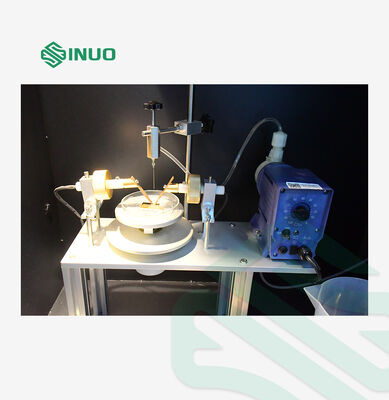

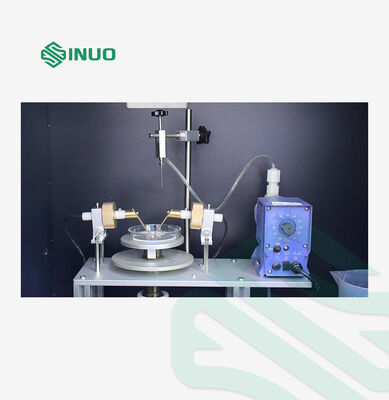

L'essai d'indice de traçage comparatif (CTI) est effectué sur la surface de matériaux isolants solides. Une tension définie est appliquée entre des électrodes de platine de dimensions standard (2 mm × 5 mm).Un volume spécifié de liquide conducteur (00,1% solution de NH4Cl) est déposée à une hauteur fixe de 35 mm à intervalles de 30 secondes.

Cet essai permet d'évaluer la résistance à la traçage des surfaces de matériaux isolants solides sous l'effet combiné du champ électrique et du milieu humide/contaminé.et mesure l'indice de suivi comparatif (CTI) et l'indice de suivi de la preuve (PTI) du matériau.

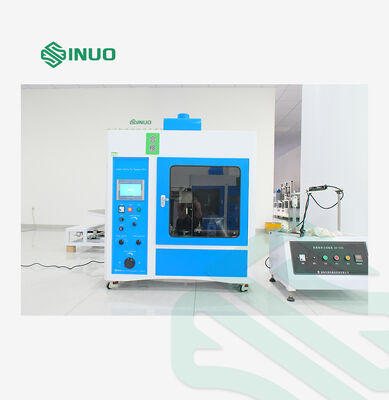

Structure de type armoire avec chambre de ventilation intégrée.

L'alimentation électrique: courant alternatif monophasique 220V±10%, 50/60Hz

Température ambiante: 10 °C à 35 °C

Humidité relative: 30% à 60%
