| Nom De Marque: | Sinuo |
| Numéro De Modèle: | SN2601 |
| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 10 ensembles par mois |

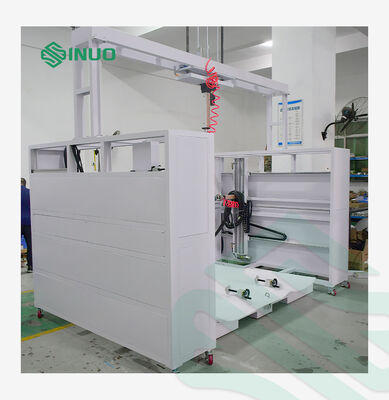

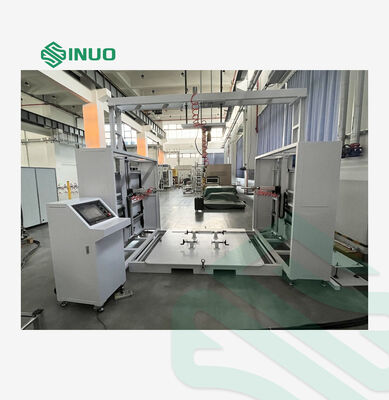

Ce banc d'essai de charge statique est principalement utilisé pour les essais de charge mécanique et les essais de recherche connexes de boîtes de mesure basse tension, de sous-stations préfabriquées et de boîtiers d'équipements électriques.Il peut facilement effectuer des tests de propriétés mécaniques sur divers types de boîtes de mesure, y compris les boîtes métalliques de mesure, les boîtes non métalliques de mesure et les boîtes de distribution par câble.
Il adopte une commande centrale PLC intelligente intégrée avec écran tactile pour l'affichage et le fonctionnement. Les données d'essai peuvent générer des courbes force-temps. Les paramètres sont réglés via l'interface d'écran tactile,et tout le processus de test s'exécute automatiquementIl est compatible avec des échantillons de différentes tailles, il est un équipement fiable et privilégié pour les établissements de test et les laboratoires.
Ce banc d'essai de charge statique est conçu et fabriqué conformément aux normes internationales et industrielles ci-dessous:

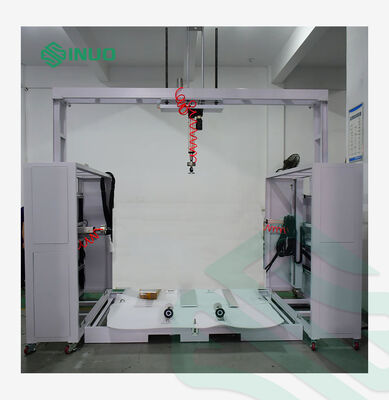

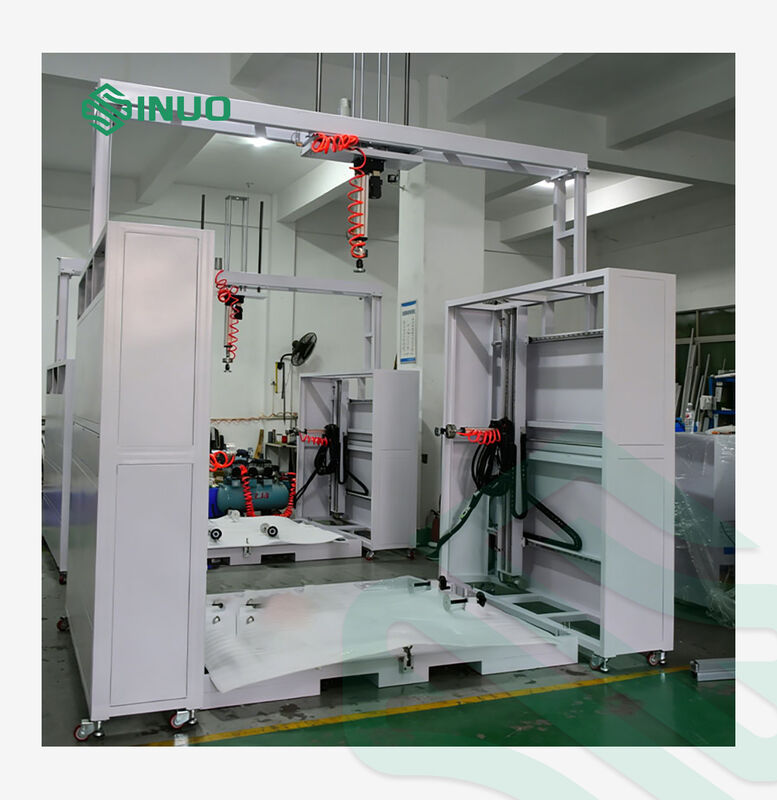

Ce banc d'essai est constitué d'une structure semi-close, composée d'une section de charge horizontale et d'une section de charge verticale.Chaque actionneur de chargement peut se déplacer librement dans le plan avec 3 degrés de libertéLes trois actionneurs réalisent conjointement un chargement mobile à 8 degrés de liberté.
La hauteur de la barre transversale peut être réglée par étapes via des trous de montage. Le support de base peut se déplacer vers l'avant, vers l'arrière, à gauche et à droite pour le serrage.et les petits spécimens peuvent être tournés avec une fixation ferme et fiable.
Les blocs de serrage personnalisés sont configurés pour différents produits afin de faciliter la fixation.
Le schéma de la structure de l'équipement est indiqué ci-dessous:
| Énergie | AC 220V / 50Hz |
| Contrôle et fonctionnement | Contrôle PLC intelligent, actionné par écran tactile couleur |
| Système de conduite | Force appliquée par le servo-moteur + cylindre électrique; réglage de position entraîné par le moteur |
| Système de transmission | vis à bille de précision + rail de guidage linéaire |
| Structure du cadre de l'équipement | Plateforme + structure semi-fermées. Manipulateurs horizontaux gauche et droit sont montés sur le cadre semi-fermé; Manipulateur vertical est installé sur la barre transversale |
| Plage de dimensions admissible de l'échantillon |
Pour les véhicules à moteur à commande autonome, le coefficient d'alimentation doit être supérieur ou égal à: Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être égale ou supérieure à:
|
| Objets d'essai |
|
| Paramètres de performance principaux pour les éléments d'essai 1, 2, 3 et 4 | |
| Mécanisme de chargement | 2 canaux horizontaux et 1 canal vertical |
| Dimension mobile |
3 axes avec 8 degrés de liberté Manipulateur horizontal gauche: se déplace vers le haut, vers le bas, vers l'avant et vers l'arrière, applique une force via le déplacement gauche-droite Manipulateur horizontal droit: se déplace vers le haut, vers le bas, vers l'avant et vers l'arrière, applique une force via le déplacement gauche-droite Manipulateur vertical: se déplace vers le haut et vers le bas pour appliquer la force |
| Traction horizontale du cylindre électrique | 400 mm |
| Mode de chargement | Moteur électrique |
| Plage d'application de la force | Le système de freinage doit être équipé d'un dispositif de freinage de la ligne de freinage de la ligne de freinage. |
| Résolution de la force | 0.1 N |
| Vitesse d'application de la force | 0.50 mm/s |
| Résolution sur le déplacement | 0Un centimètre. |
| Affichage de la valeur de la force | Affichage en temps réel sur écran tactile avec interface courbe force-temps pour la surveillance en temps réel |
| Intéressant de test | 3 pièces d'indentateurs de test de 10 mm |
| Épreuve de résistance à la charge statique (CEI 61439-5, clause 10).2.101.2) |
(Diagramme schématique de la plaque de pression) |
| Paramètres principaux de l'essai de résistance à la torsion (CEI 61439-5, clause 8).2.101.1.3 et article 10.2.101.4) |
(Diagramme schématique du tube carré) 3Appliquer une force de 2 × 1000 N via les manipulateurs horizontaux gauche et droit, avec une durée de maintien de la force de 30 secondes. |
| Paramètres principaux de l'essai de résistance mécanique des portes (CEI 61439-5, clause 10).2.101.6Les États membres doivent fournir des informations détaillées sur les mesures à prendre.2.2.1.2; CEI 61439-5, point 8.2.101.3) |
1Appliquer une force de 50 N (450 N) ou une autre charge spécifiée sur le bord supérieur de la porte à 300 mm de la charnière, maintenir la force pendant 3 secondes ou toute autre durée requise. 2Les dimensions du dispositif de levage: longueur 1100 mm, hauteur 120 mm, largeur 120 mm. 3. Installez l'échantillon d'essai avec le dossier monté.
(Diagramme schématique du fond) |
| Paramètres principaux de l'essai de résistance aux forces axiales des inserts métalliques (CEI 61439-5, clause 10).2.101.7) |
(Tableau 102)
(Anneau de levage universel + crochet de poids) |
| Épreuve de rigidité des armoires et des rayonnages (CEI 60297-1, clause 5).2.2Les États membres doivent veiller à ce que les autorités compétentes de l'État membre concerné respectent les règles en vigueur en ce qui concerne la protection des données.2.2.1.1; CEI 61439-5 point 8.2.101.1.1 Point b) |
(Diagramme schématique de la plaque de pression) |
| Épreuve de charge statique pour les supports de boîtes de compteur |
Norme correspondante: CEI 61439-5 (Résistance mécanique des boîtiers pour les ensembles de commutateurs et de régulateurs basse tension) 1. équipé de 15 pièces de poids de 40 N, avec crochets en fil d'acier souple |
| Normes de conformité |
|
| Fixe de fixation de l'échantillon |
Adopte une grande plaque de base avec des positions de montage à vis à trous multiples pour accueillir plus de types de spécimens d'essai. Rotation de 4° à 90° avec positionnement mécanique.
(Diagramme schématique de la plaque de base de montage) |
| Dimensions globales de l'équipement |
Longueur de l'équipement: 3,3 m, largeur: 2,15 m, hauteur: 3,1 m
|
Le système adopte une philosophie de conception modulaire et est fabriqué dans le strict respect des exigences de la norme.Des conceptions et des composants normalisés sont utilisés dans la mesure du possible pour offrir des performances optimisées et un support technique fiable. contrôlé par Mitsubishi PLC, l'ensemble du système présente une fiabilité élevée et un fonctionnement intelligent. Il possède une logique fonctionnelle claire, une structure compacte, une apparence attrayante et une disposition rationnelle,faciliter l'entretien et l'entretien quotidienLa conception et la fabrication de l'équipement répondent aux spécifications techniques générales des clients.
Plateforme de roulement de l'échantillon:
La plateforme porteuse est intégralement construite avec des cadres en acier renforcés et des plaques d'acier épaisses.Le mécanisme de serrage de l'échantillon et les ensembles mobiles pour les manipulateurs gauche et droit sont montés sur le dessus de la plate-forme.
Mécanisme d'application de la force:
Le système d'application de la force est constitué de trois ensembles de manipulateurs: manipulateur horizontal gauche, manipulateur horizontal droit et manipulateur vertical.Chaque ensemble est composé d'un servo-moteur couplé avec un cylindre électrique de précisionUn capteur de force de haute précision est installé à l'avant de chaque manipulateur.qui permet l'autocentrage automatique pour assurer un contact complet et une charge de force stable.
Mécanisme de transmission:
Cette section est constituée de mécanismes mobiles assortis de l'ensemble d'application de force pour le pressage des échantillons d'essai.
Système de commande:
Cette unité est principalement composée d'un processeur PLC, de circuits de commande et de composants de commande de base.Tous les composants de commande électrique du système sont installés de manière centralisée dans un cabinet équipé de dispositifs d'échappement de ventilation..
Cette unité adopte Mitsubishi PLC pour le contrôle intelligent.
Équipé d'un logiciel d'essai développé par l'entreprise; le fonctionnement peut être réalisé par des paramètres simples.
