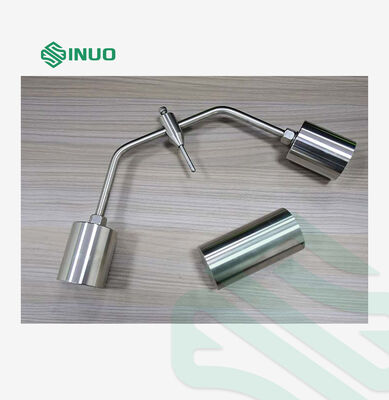

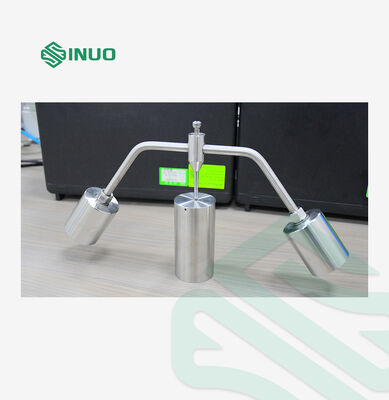

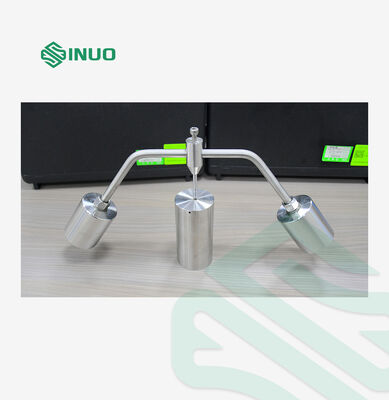

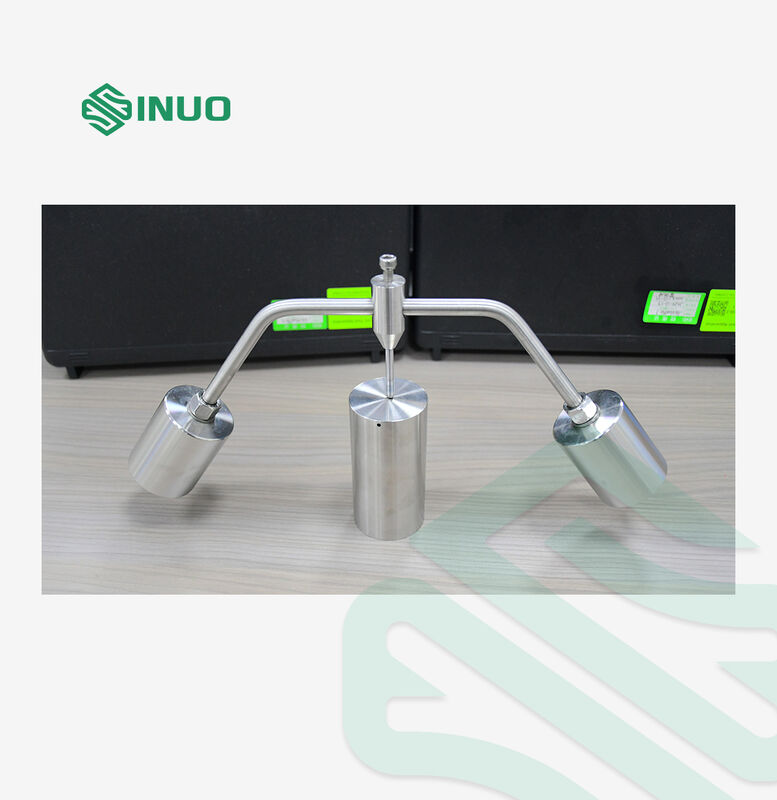

Appareil de test de pression de bille CEI 62196 pour connecteurs de recharge de véhicules électriques

Cet équipement de test est conforme à la clause 29.3 de la norme CEI 62196-1:2025. Il s'applique aux composants isolants des connecteurs de recharge conductifs pour véhicules électriques et des fiches de recharge. L'équipement est utilisé pour effectuer des tests de résistance à la chaleur sur les boîtiers électriques et les pièces externes en matériaux isolants des dispositifs de recharge pour VE afin de vérifier les performances de résistance à la chaleur. Conformément au principe de test, les échantillons sont placés dans un four à haute température et testés à 40/70/125±2°C pendant 1 heure, puis immergés dans de l'eau froide dans les 10 secondes pour refroidir à température ambiante. Le diamètre mesuré de l'empreinte formée sur l'échantillon ne doit pas dépasser 2 mm.

• CEI 62196-1:2025 Clause 29.3
• CEI 60884-1:2006 Prises et socles de courant pour usages domestiques et analogues – Partie 1 : Exigences générales, Clauses 25.2 et 25.3
• CEI 60598-1:2014 Luminaires – Partie 1 : Exigences générales et essais, Clause 13.2.1
• CEI 61058-1:2008 Interrupteurs pour appareils Partie 1 : Exigences générales, Clause 21.1
• CEI 60669-1:2007 Interrupteurs pour installations électriques fixes domestiques et analogues – Partie 1 : Exigences générales, Clause 21
• CEI 60320-1:2007 Connecteurs pour appareils à usage domestique et analogue – Partie 1 : Exigences générales, Clause 24.1.2
