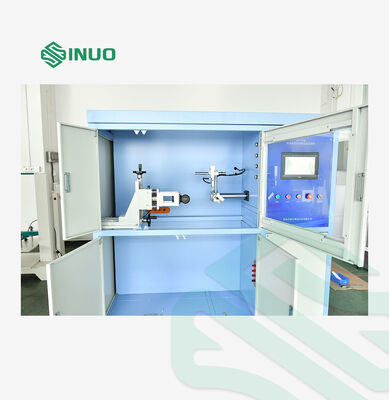

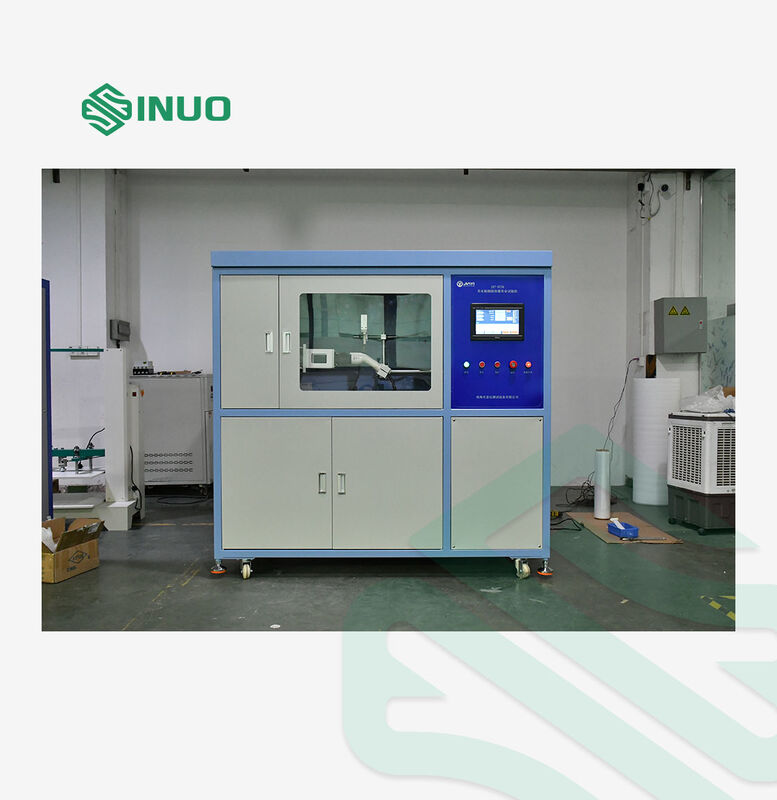

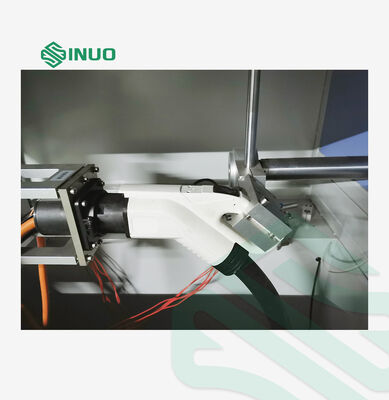

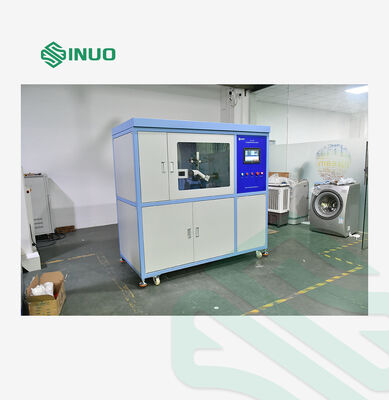

Système de test d'échauffement du connecteur de charge de VE pour essais EVSE, conforme à la norme IEC 62196-1

Ensembles d'appareillage à basse tension

La tension de sortie

DC6V

Courant de test de sortie réglable

DC10 ~ 2000,0A réglable en continu

Stabilité du courant de test

± (2% de la valeur réglée + 5 mots)

Précision d'affichage du courant

± (1% de la lecture + 5 chiffres)

Précision d'affichage de la tension d'impédance

± (1% de la lecture + 5 chiffres)

Stabilité de la tension de test

(2% de la valeur réglée + 5 mots)

Temps de mise sous tension

1 à 999,9 secondes

Temps de mise hors tension

1 à 999,9 secondes

Temps de marche et d'arrêt

1 à 999999 fois, avec fonction de mémoire de mise hors tension, arrêt automatique lorsque le nombre de fois est atteint

Test d'élévation de température par thermocouple

Temps de balayage 1S

Plage de mesure de température

0~200°C Précision ±0,3% de la lecture +1°C; Résolution : 0,1°C

Mesure de température

16 canaux (dont 1 point pour mesurer la température ambiante)

Configuration des thermocouples

Thermocouple filament américain Q company T-type 30AWG, longueur 2 mètres, un total de 16

Vitesse d'acquisition

1 seconde/temps

Équipé d'un module de mesure de température développé indépendamment par notre société, il peut être testé sous tension, sans endommager l'instrument, avec une forte capacité anti-interférence, et peut décrire avec précision la courbe de température sur l'ordinateur.

Affichage de la température et de la courbe sur l'ordinateur

Le logiciel peut définir le canal de température ambiante, et la température ambiante peut être automatiquement soustraite lors de la collecte des données

L'équipement peut être démarré et arrêté par contrôle informatique, et la courbe de courant, de tension, de température et de temps peut être collectée simultanément, ce qui est pratique pour les utilisateurs à analyser et à utiliser.

La charge adopte des résistances tubulaires de haute puissance, qui peuvent être ajustées par étapes :

1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A

1 courant de sortie, qui peut être ajusté manuellement ou automatiquement

Plage de test de résistance de contact

0~200mΩ, résolution 0,01mΩ, précision ±1%+3 chiffres

Test de résistance sur 4 voies simultanément

Mesure de la résistance de contact une fois à chaque insertion et retrait, vous pouvez également mesurer la résistance du contacteur une fois après N fois d'insertion et de retrait
