Marteau à pendule à haute énergie pour testeurs de chargeurs de VE, test de code IK IEC 61851-1

Présentation du produit

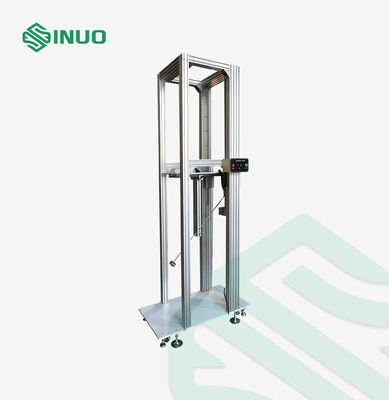

Le testeur d'impact à marteau à pendule à haute énergie SNQC1008 est conçu pour les tests de résistance mécanique et de résistance aux chocs des stations de recharge pour VE, des boîtiers électriques, des armoires de distribution d'énergie, des boîtiers de compteur et des armoires de disjoncteurs.

Conforme aux exigences de protection contre les chocs IEC 60068-2-75, IEC 62262 IK et IEC 61851-1 Clause 12.11, le testeur évalue la capacité des boîtiers d'équipement à résister aux impacts mécaniques externes grâce à des tests d'impact contrôlés par pendule et marteau vertical.

Le SNQC1008 est largement utilisé par les fabricants de chargeurs pour VE, les fabricants d'équipements électriques, les laboratoires d'essais et les centres de R&D pour la vérification de l'impact IK et l'évaluation de la durabilité des boîtiers.

Applications clés

Domaine d'application	Échantillons de test typiques
Test des équipements de recharge pour VE	Stations de recharge CA, stations de recharge CC, boîtiers EVSE
Test d'impact des boîtiers électriques	Boîtiers de compteur, armoires de distribution, armoires de disjoncteurs
Test de sécurité électrique industrielle	Équipements électroniques de puissance et boîtiers électriques extérieurs
Tests en laboratoire de certification	Vérification du niveau de protection IK selon les normes CEI

Normes et clauses applicables :

IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-201712.11
IEC 62477-1:2022
EN IEC 61851-1-2019,12.11 /IEC 61851-1-2017,12.11

Portée de l'échantillon, application, principe, structure et environnement d'exploitation

Échantillon et limitations	Stations de recharge pour véhicules électriques ; Armoires de distribution d'énergie ; Boîtiers de compteur ; Armoires de disjoncteurs
Principe de test	Test Eha (test du marteau à pendule) : L'élément d'impact est libéré librement d'une hauteur spécifiée à travers un tube de pendule de 1 mètre et frappe l'échantillon au point le plus bas de la trajectoire du pendule. L'énergie d'impact est générée par la conversion de l'énergie potentielle gravitationnelle en énergie cinétique, réalisant ainsi le but du test d'impact sur l'échantillon. Test Ehc (test du marteau vertical) : L'élément d'impact est libéré librement d'une hauteur spécifiée à travers un tube de guidage et frappe l'échantillon au point le plus bas de son déplacement vertical. L'énergie d'impact est générée par la conversion de l'énergie potentielle gravitationnelle en énergie cinétique, réalisant ainsi le but du test d'impact sur l'échantillon.
Structure et caractéristiques	Structure sur roulettes avec support de montage et angle d'impact réglables verticalement, adapté aux différentes tailles de stations de recharge pour VE et aux exigences de hauteur d'impact.
Environnement d'exploitation	Dimensions hors tout : L1300P600H3200mm ; Poids : environ 250 kg

Spécifications de performance principalesModèle

SNQC1008	SNQC1008A	SNQC1008B	Contrôle et fonctionnement
Fonctionnement par boutons	Contrôle PLC, fonctionnement tactile	Plateforme d'échantillons	Plateforme d'échantillons
Non	Oui	Plage d'échantillons de test	Plage d'échantillons de test
Oui	Plage d'échantillons de test	Plage d'échantillons de test	Plage d'échantillons de test
Boîtiers de compteur	Stations de recharge CA murales et sur socle (plateforme d'échantillons requise) Stations de recharge CC de type armoire Remarque : La taille maximale des stations de recharge installées sur la plateforme d'échantillons ne doit pas dépasser L x P x H = 1 x 1 x 2,0 m. La hauteur des stations de recharge autoportantes ne doit pas dépasser 2,0 m. Articles de test
Test d'impact par pendule (impact latéral)	Test d'impact par marteau vertical (impact supérieur, en option) Système d'entraînement

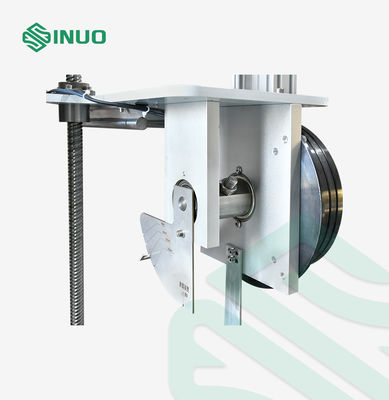

Levage : entraînement par moteur + réducteur	Mécanisme de libération : libération électromagnétique Système de transmission
Vis à billes de précision + rail de guidage linéaire	Énergie d'impact
Marteau à pendule : 2 J, 5 J, 10 J, 20 J, 50 J	Marteau vertical : 2 J, 5 J, 10 J, 20 J, 50 J (en option) Masse équivalente des éléments d'impact
Marteau à pendule : 500g, 1,7kg, 5kg, 5kg, 10kg ±2%, (tête d'impact angulaire en option)	Marteau vertical : 500g, 1,7kg, 5kg, 5kg, 10kg ±2% (en option) Construction en acier inoxydable Tube de pendule
Longueur : 1000 mm, diamètre extérieur : tube en acier de 15,9 mm	Longueur : 1000 mm, diamètre extérieur : tube en acier de 10,0 mm Manchon de marteau vertical
Manchon de guidage assorti à différentes têtes de marteau, tube en acier inoxydable	Hauteur d'impact de l'échantillon (hauteur de levage du pendule)
Réglable électriquement de haut en bas, course : 300–1800 mm	Hauteur d'impact du marteau vertical
500-2000mm	Hauteur de chute (hauteur d'impact du pendule)

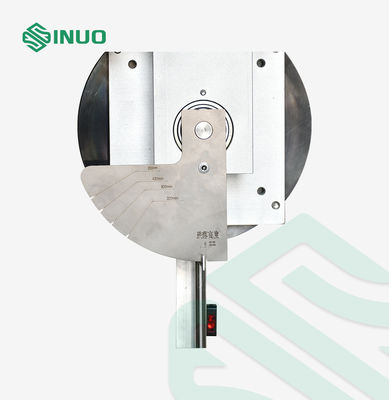

0–500 mm, avec indication d'échelle correspondant à l'angle de rotation du pendule ; le pendule peut tourner de 0° à 90°	Fixation et libération de l'élément d'impact
Mécanisme de fixation et de libération électromagnétique de type goupille	Plaque de base
Plaque de base en acier épaissie porteuse	Méthode de déplacement
Équipé de pieds de support et de roulettes, permettant le déplacement à la position d'impact requise.	Fonction optionnelle
Fonction de prévention des impacts secondaires	Annexe
Tableau de référence pour la sélection de l'énergie d'impact et des éléments d'impact	Tableaux annexes :

Tableau 1 Caractéristiques des éléments d'impactÉnergie/J

0,14	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%	Masse équivalente ±2%kg
0,25 (0,2)	0,5	0,7	5	10	10	20
Nylon	Acier	R/mm
10	20	r/mm	r/mm	Remarque : L'IK11 est destiné aux boîtiers spéciaux ou aux grilles de protection utilisés dans des environnements extérieurs extrêmement difficiles. Lorsqu'il est spécifié dans les normes de produit pertinentes, l'IK11 ne remplace pas le test du sac de sable.	Remarque : L'IK11 est destiné aux boîtiers spéciaux ou aux grilles de protection utilisés dans des environnements extérieurs extrêmement difficiles. Lorsqu'il est spécifié dans les normes de produit pertinentes, l'IK11 ne remplace pas le test du sac de sable.	Remarque : L'IK11 est destiné aux boîtiers spéciaux ou aux grilles de protection utilisés dans des environnements extérieurs extrêmement difficiles. Lorsqu'il est spécifié dans les normes de produit pertinentes, l'IK11 ne remplace pas le test du sac de sable.
18,5 (20)	35	60	80	(150)	125	f/mm
6,2 (10)	7	10	20	50	50	r/mm
-	10	10	-	10	20	l/mm
Déterminé selon la masse équivalente, voir Annexe A	Tableau 2 Hauteur de chute

Énergie/J

0,14	0,2	0,35		0,35	0,5	0,5	0,7		1	2	5	10	20	50	Remarque : L'IK11 est destiné aux boîtiers spéciaux ou aux grilles de protection utilisés dans des environnements extérieurs extrêmement difficiles. Lorsqu'il est spécifié dans les normes de produit pertinentes, l'IK11 ne remplace pas le test du sac de sable.
0,25	0,5	0,25	0,5	0,25	0,5	0,25	0,25	0,5	0,5	0,5	0,7	5	10	10	20
56	(100)	80	(150)	140	(200)	(250)	200	400	400	500	500	200	400	500	Note 1 : Voir la note dans la clause 3.2.2.
Note 2 : L'unité d'énergie Joule (J) dans cette partie est dérivée de l'accélération gravitationnelle standard (g), où la valeur arrondie de g est prise comme 10 m/s². Tableau 3 Relation entre le code IK et l'énergie d'impact correspondante

Code IK

IK00

IK01

IK02

IK03

IK04

IK05

IK06

IK07

IK08

IK09

IK10

IK11

Énergie d'impact/J

0,14

0,2

0,35

0,5

0,7

Remarque : L'IK11 est destiné aux boîtiers spéciaux ou aux grilles de protection utilisés dans des environnements extérieurs extrêmement difficiles. Lorsqu'il est spécifié dans les normes de produit pertinentes, l'IK11 ne remplace pas le test du sac de sable.

a Conformément à cette norme, aucune protection n'est fournie.

Pourquoi choisir SNQC1008 ?

Conçu spécifiquement pour les tests d'impact mécanique des stations de recharge pour VE

Prend en charge la vérification de conformité à la clause 12.11 de la norme IEC 61851-1
Couvre les tests de protection contre les chocs IK06–IK11
Adapté aux fabricants mondiaux d'EVSE et aux laboratoires de certification
Combine une capacité d'impact à haute énergie avec un contrôle de positionnement précis
Disponible avec automatisation tactile PLC pour un fonctionnement efficace du laboratoire
