Système d'essai de la pression dans le boîtier de la batterie conformément à la norme IEC 63370 article 19.10

Le point 19 de la norme IEC 6337010Système d'essai de la pression du boîtier de la batterie

The Battery Case Pressure Testing System is designed for evaluating the mechanical strength and pressure resistance of battery enclosures used in battery-powered appliances with metal-ion chemistry batteries.

Conformément à l'IEC 63370, paragraphe 19.10,Cet équipement simule des conditions anormales de ventilation de la batterie en appliquant une pression interne contrôlée pour vérifier si le boîtier de la batterie peut résister à la pression générée lors d'une défaillance..

Cet équipement d'essai de sécurité des batteries de laboratoire convient aux fabricants, aux laboratoires de certification et aux instituts de recherche qui effectuent des essais de pression sur les boîtiers des batteries,évaluations de la sécurité des batteries au lithium, et la vérification de la conformité IEC.

• Conçu conformément aux prescriptions de sécurité des batteries de la norme IEC 63370, paragraphe 19.10
• d'une puissance de sortie supérieure ou égale à 300 W
• Système de pressurisation manuelle avec surveillance précise de la pression
• Volume d'injection de gaz réglable pour différentes exigences d'essai
• Vérification de la pression au moyen d'un manomètre mécanique de haute précision
• Structure de table compacte adaptée aux environnements de laboratoire
• Solution fiable pour les essais de sécurité des appareils à batterie

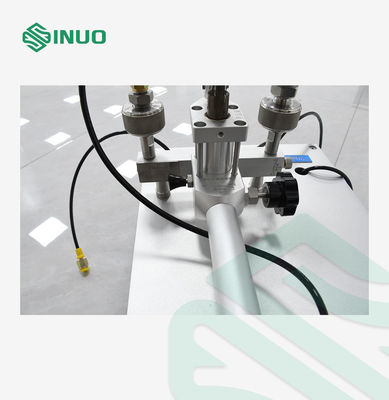

L'échantillon est pressurisé à l'aide d'une pompe manuelle jusqu'à ce que la pression initiale atteigne 2070 kPa ± 10%.tandis que le mécanisme de course du piston contrôle le processus de réglage de la pression.

Après avoir atteint la pression initiale spécifiée, le volume d'air requis est injecté à travers un orifice de Φ2,85 ± 0,05 mm conformément aux prescriptions de la norme.Le processus de réduction de la pression est ensuite surveillé, et la pression interne doit diminuer à moins de 70 kPa en 30 secondes.

Pour la version manuelle, le volume d'air injecté est contrôlé par l'opérateur conformément aux prescriptions de l'essai.

Portée du spécimen d'essai, application, principe, structure et environnement de fonctionnement
Essai de l'échantillon et limites	Des batteries complètes utilisant la chimie des ions métal.
Objectif de l'essai	Utilisé pour mesurer la résistance à la pression du boîtier des appareils à batterie équipés de piles complètes utilisant la chimie des ions métalliques.L'essai vérifie si le boîtier peut résister à la pression générée par la ventilation de la batterie en cas de défaillance et évalue la résistance du boîtier..

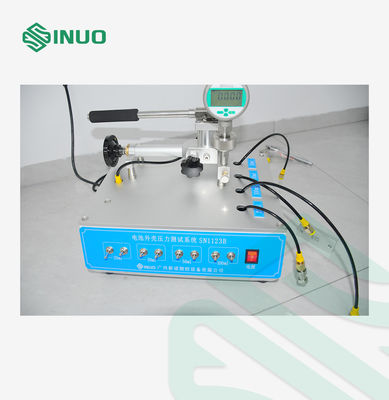

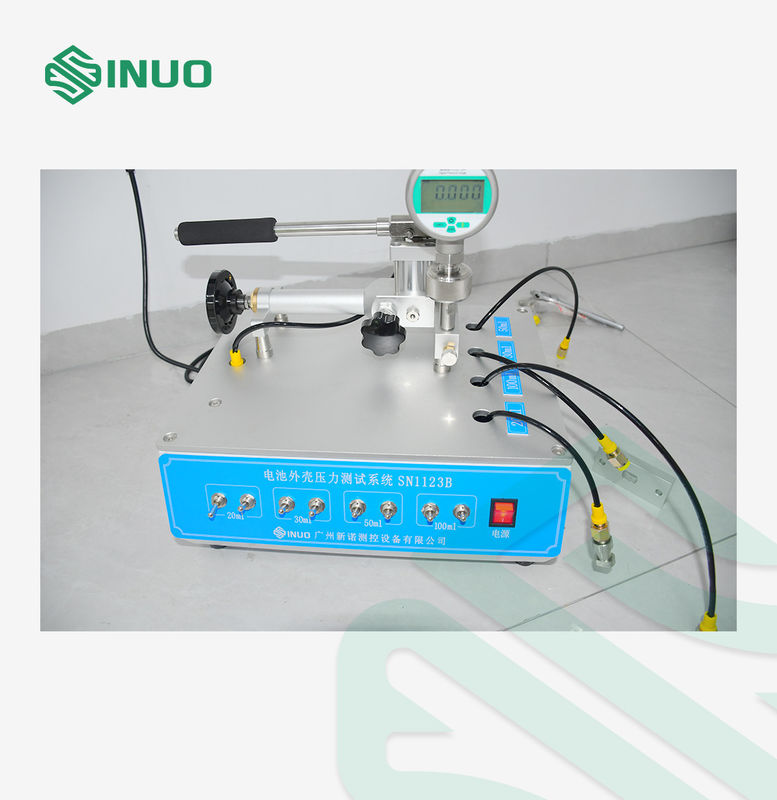

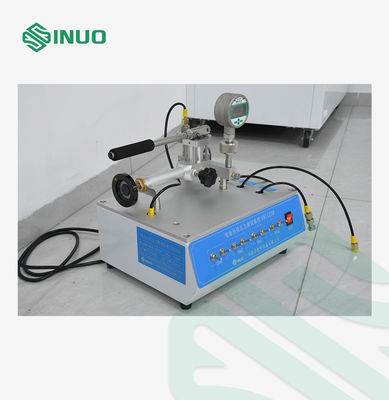

Structure de l'équipement	L'appareil est doté d'une structure de type boîte avec commande manuelle et affichage du manomètre, le volume du gaz pouvant être réglé en fonction des exigences de l'essai.Il se caractérise par un fonctionnement simple et une apparence compacte, incorporant les avantages des produits similaires dans le monde entier. Dimensions: environ 800 * 500 * 600 mm (W * H * D) Poids: environ 80 kg
Environnement de fonctionnement	L'alimentation électrique: courant alternatif 220V ±10%/5060 Hz; environnement de fonctionnement: température de fonctionnement 0°40 °C, humidité 30%~90%;
Caractéristiques de performance
Modèle	Résistance à l'humidité
La gare	Station unique
Méthode de commande électrique	Commande manuelle, fonctionnement du bouton et affichage du manomètre
Méthode de conduite	Précipitation manuelle
Moyen de test	Le gaz
Pression d'essai	0.01 ∼2,5 MPa; affiché sur le manomètre
Temps d'essai	Contrôle manuel
Procédure de test	Installation/enlèvement manuel de spécimens et contrôle manuel du processus
Connecteur d'étanchéité	Configuration standard: une série; diamètre de l'orifice: Φ2,85 ± 0,05 mm
Dimensions et poids de l'équipement	L*W*H = 800*500*600 mm, poids: environ 80 kg
Volume d'injection d'air	20,30,50, 100 ml
Environnement de fonctionnement	Pression atmosphérique: 80~106 kPa; température ambiante: 5~40°C; humidité relative: 20~80% RH. L'équipement doit être installé dans un environnement exempt de secousses ou de vibrations sévères,Interférences électromagnétiques., poussière, gaz explosifs et gaz corrosifs, avec de bonnes conditions de ventilation et de dissipation de chaleur.

• Épreuves de sécurité des appareils alimentés par batterie au lithium
• Vérification de la résistance mécanique du boîtier de la batterie
• Épreuves de conformité conformément à la clause 19.10 de la norme IEC 63370
• Développement de produits pour batteries rechargeables
• Laboratoires de certification de la sécurité des batteries
• Fabricants d'appareils ménagers
• Fabricants d'équipements à piles
