Testeur de traçage de fuite IEC 60112 pour matériau isolant de VE Test CTI PTI

Test de détection des fuites par IEC 60112 pour le matériau isolant des véhicules électriques

Informations sur le produit:

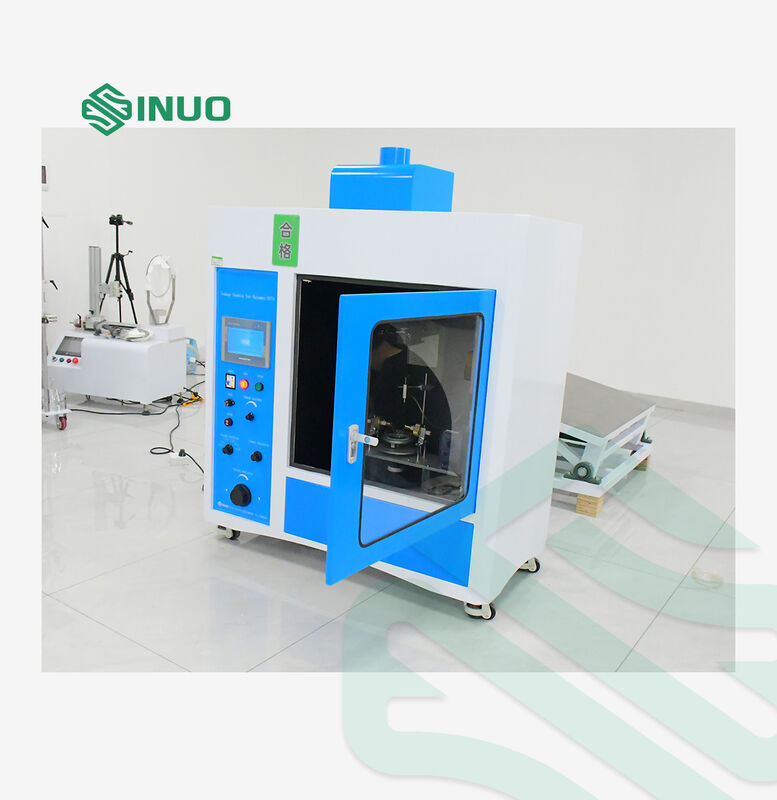

The SN774 Comparative Tracking Index (CTI) and Proof Tracking Index (PTI) tester is a professional laboratory testing device engineered for evaluating the tracking resistance performance of solid insulating materials. Entièrement conforme aux normes internationales mondiales IEC, UL et ASTM, cet équipement de test de précision est largement adopté par les laboratoires d'inspection de la qualité,les usines de fabrication et les établissements de certification tiers en Europe, Amérique du Nord, Asie du Sud-Est et d'autres régions du monde.

Simulant l'environnement de travail réel des produits électriques, le testeur utilise le mode de goutteillage liquide de chlorure d'ammonium et de conduction des électrodes haute tension pour détecter une défaillance de l'isolation,décomposition et allumage de flamme des matériaux isolants sous l'action combinée du champ électriqueIl fournit des données d'essai précises et fiables pour la sélection des matériaux, la certification de la sécurité des produits et le contrôle de la qualité des produits électriques et électroniques.

Avantages du produit et caractéristiques clés

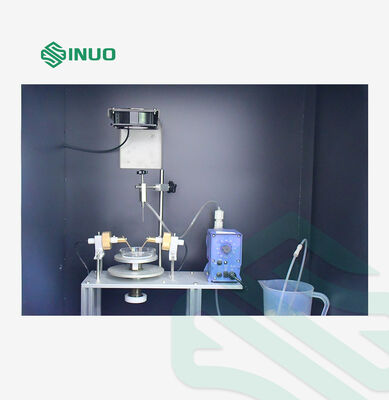

Configuration d'essai de haute précision: équipé d'une micropompe Prominent importée pour assurer un volume de goutte de liquide et un intervalle de goutte à goutte extrêmement précis, éliminant les erreurs d'exploitation manuelle et garantissant des résultats de test répétables.

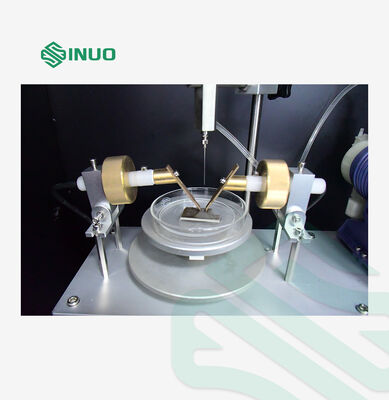

électrode de platine professionnelle: adopte une électrode en platine de taille standard avec un angle compris de 60° et une pression constante de 1,00 N, affichage de la pression en temps réel à l'écran, répondant pleinement aux exigences de test standard.

Système de commande PLC intelligent: équipé d'un écran tactile couleur complet de 7 pouces, réglage en un clic de la tension d'essai, du courant, des temps de goutte à goutte et des paramètres de chronométrage, fonctionnement simple et affichage intelligent des données.

Une conception sûre et humanisée: chambre d'essai fermée, fonctionnement externe après fermeture de la porte, alarme automatique pour détection d'une défaillance (≥ 2s), assurant ainsi efficacement la sécurité de l'opérateur.

Structure réglable et étalonnable: équipé d'un bloc de jauge standard, d'une hauteur de table réglable et d'un angle d'électrode, pratique pour un étalonnage rapide et répondant à diverses exigences d'essai.

Une large couverture d'application: Convient pour toutes sortes de matériaux d'isolation électrique, de plastiques d'ingénierie et d'accessoires électriques, à l'appui de l'inspection de la qualité industrielle et des essais de R&D.

Paramètres techniques

Paramètre \ modèle	SN774 (0,5 m3)
Voltage de fonctionnement	AC 220V ± 10% / 50Hz, 1KVA
Contrôle	PLC
Affichage	Écran tactile couleur de 7 pouces
Voltage d'essai	réglable à 600V, précision 1,5%
Dispositif de chronométrage	Le numéro de série est le numéro de série.
électrode	Une électrode en platine.
Électrode de platine	La valeur de l'échantillon doit être égale ou supérieure à: 30° de dénivelé
Électrode incluse angle et distance	60°±5°, la distance est (4±0,1 mm)
Pression à l'électrode	1Pour les véhicules à moteur à combustion La pression peut être réglée et la valeur peut être mesurée et affichée en temps réel sur l'écran tactile
La chute du contrôle du liquide	Autres appareils pour la fabrication de lampes de poche Le volume et l'intervalle de chute du liquide sont exacts Marque de la micropompe: Prédominante
L'intervalle de chute du liquide	30 ± 5S, réglable
La chute de la hauteur du liquide	35 ± 5 mm
Retard de chute du liquide	0.2S ((temps d'ouverture de la soupape à solénoïde)
Taille du liquide de chute	45 à 50 gouttes/cm3
Circuit de retard de temps	2 ± 0,1 S (en courant de 0,5 A ou plus)
chute de pression en cas de court-circuit	8% au maximum
Courant de court-circuit	1 ± 0,1A 1%
Vitesse du vent	0.2 m/s
Exigences environnementales	0°40°C, humidité relative ≤ 80%, sans vibration évidente et sans gaz corrosif
Taille et poids de l'équipement	Pour les pièces détachées, voir le tableau ci-après.
Conforme à la norme	La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.
