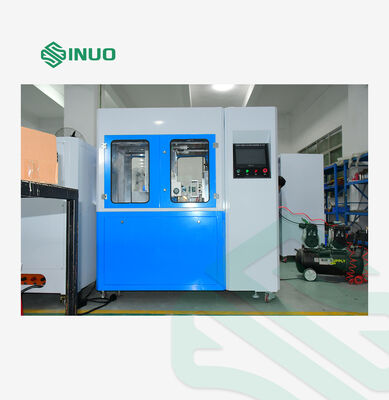

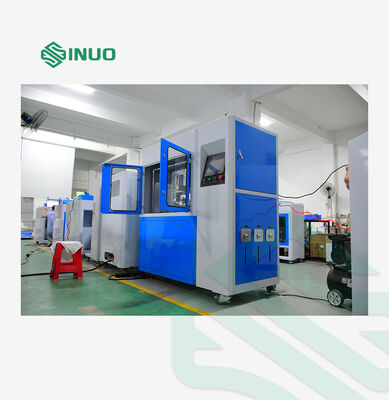

Testeur de connecteur de charge de véhicule électrique IEC 62196-1, testeur de durabilité de la capacité de traction et de rupture de la servo-bougie

Contenu des tests

a) Coupure et capacité；b) Fonctionnement normal

Gamme d'échantillons de test

Pistolet de charge AC et DC

Station de test

Station unique

Méthode de contrôle électrique

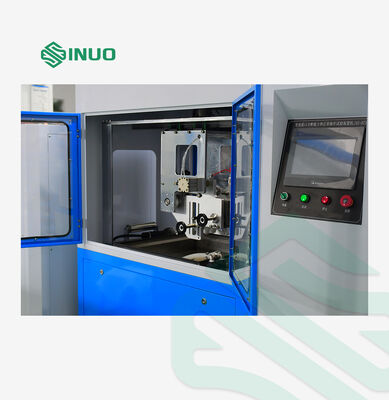

Contrôle intégré intelligent par API Mitsubishi, opération sur interface tactile couleur homme-machine de 7 pouces

Mode de fonctionnement

 Fonctionnement manuel ou programmé

Fonction

Il a la fonction de simuler le fonctionnement normal de l'interface de charge, ce qui peut réaliser l'opération de branchement et de débranchement de l'interface de charge, et permet également le réglage programmable de la vitesse de test, du temps de test et du nombre de tests

Mode d'entraînement

Le servomoteur entraîne les mouvements de branchement et de débranchement ainsi que les mouvements de rotation et de mouillage par liquide, et le cylindre auxiliaire réalise l'ouverture et la fermeture du mécanisme d'interverrouillage de l'interrupteur.

Fixation de l'échantillon et méthode de serrage

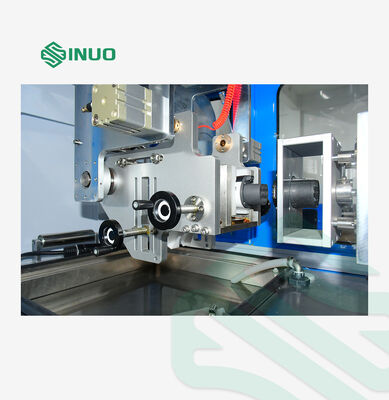

Serrage mécanique, pince réglable en trois dimensions X/Y/Z, position de serrage réglable, pince universelle adaptée aux interfaces de charge AC/DC de normes nationales, américaines et européennes


Retournement automatique

Équipé d'un mécanisme de retournement automatique sur la pince du pistolet de charge, qui peut être retourné à 90°, et le temps de maintien du retournement peut être réglé arbitrairement dans la plage (0 ~ 600) s, ce qui permet de tester le trempage en solution conformément à la clause 23.3.2 de la norme IEC 62196-1:2022.

Nombre d'essais

0~999999 fois, peut être préréglé, s'arrête automatiquement lorsque le compte atteint la valeur définie

Temps de conduction de la capacité de coupure

1-999.9s, peut être préréglé (la norme exige que le contact électrique soit maintenu pendant 4s maximum et 2s minimum)

Vitesse de branchement et de retrait

0-10 fois/min, peut être préréglé (3,75 cycles/min, 7,5 courses/min)

Course de test

0-150mm, peut être préréglé (la distance entre la fiche de test et la prise de test est ≥50mm)

Vitesse de test

0-1100mm/s peut être préréglé directement sur l'écran tactile

Affichage de la valeur de force

Équipé d'un capteur de force de portée 50kg, qui peut surveiller la valeur de force en temps réel, former une courbe force-temps, afficher la force d'insertion et la force d'extraction maximales, et afficher la valeur de force actuelle, plage de valeurs de force (0 ~ 500) N

Dispositif de verrouillage

Il a la fonction d'appuyer automatiquement sur le dispositif de verrouillage mécanique pour simuler les conditions de fonctionnement normales.

Bain de solution

Équipé d'un bain de solution, qui peut accueillir la solution simulée d'eau salée et de poussière conformément à la clause 23.3.2 de la norme IEC 62196-1:2022, veuillez noter que la solution doit être préparée par l'utilisateur

Exigences de trempage en solution

Le nombre de trempages, le temps de trempage, le temps de séchage, les temps de branchement et de retrait, et les temps de cycle peuvent être définis

Charge

Externe, peut fonctionner avec SN2217-480V250A

Fonction de détection

Lorsque la charge est connectée, elle peut réaliser une alarme de coupure de circuit et enregistrer le nombre de fois actuel.

Protection de sécurité

Protection de mise à la terre, protection contre les courts-circuits, protection contre les surcharges
