ISO 9227 Chambre d'essai à pulvérisation acide saline pour les essais de corrosion NSS AASS CASS

Alimentation

Conditions d'alimentation et alimentation

AC 220 V monophasé à deux fils + mise à la terre de protection ; Plage de fluctuation de tension admissible ± 10 % V ;

La plage de fluctuation de fréquence autorisée est de 50/60 ± 0,5 Hz ; Alimentation TN-S ou alimentation TT ;

La résistance de mise à la terre du fil de terre de protection est inférieure à 4 Ω ;

Les utilisateurs doivent configurer des interrupteurs d'air ou d'alimentation de capacité correspondante pour l'équipement sur le site d'installation, et cet interrupteur doit contrôler indépendamment l'utilisation de l'équipement.

Indice de performance

Utiliser les conditions d'environnement

1. La température ambiante est de 5 à 30 ℃ et l'humidité relative est ≤ 85 % HR ;

2. Le site d'installation doit être plat et sans vibrations ;

3. L'équipement doit être tenu à l'écart des sources de chaleur et des substances inflammables et explosives ;

4. La position d'installation ne doit pas être directement exposée au soleil et la circulation de l'air intérieur doit être maintenue ;

5. Le site d'installation de l'équipement doit être propre et ne doit pas être installé dans un endroit avec plus de poussière ou à la sortie de poussière.

Plage de température et d'humidité

Température de laboratoire : RT~ 50 ℃

Température du baril de pression : RT ~ 63 ℃

Humidité relative ≥ 85 % HR

Taux de chauffage

Température du laboratoire RT →+50 ℃ ≤ 60 min

Température du baril de pression RT →+63 ℃ ≤ 60 min

Principaux paramètres techniques

Résolution de température : 0,1 ℃

Écart de température : ± 1 ℃

Uniformité de la température : 2 ℃

Fluctuation de température : 1 ℃

Volume de pulvérisation (m1/80 cm2/h) 1,0 ~ 2,0 (collecter pendant au moins 16 heures et prendre la valeur moyenne)

Pression de pulvérisation : 1,00 ± 0,01 kgf/cm2

Valeur PH du médicament liquide : neutre 6,0 ~ 7,0, acide 3,0 ~ 3,1.

Valeur PH de la solution pulvérisée : neutre 6,5 ~ 7,2, acide 3,1 ~ 3,3

Temps de contrôle : 1S ~ 9999H peut être réglé arbitrairement

Remarque : La perte de dioxyde de carbone dans la solution lors de la pulvérisation peut entraîner une modification de la valeur du pH. Les méthodes suivantes peuvent être utilisées, telles que chauffer la solution à plus de 35 ℃ avant de la mettre dans l'équipement de test, ou utiliser de l'eau bouillante fraîche pour préparer la solution afin de réduire la teneur en dioxyde de carbone de la solution, ce qui peut éviter la modification de la valeur du pH. Le test d'acide ou le test de brouillard salin accéléré au cuivre consiste à garantir la valeur du pH de la solution de pulvérisation, à ajuster la valeur du pH de la solution à 2,8 ~ 3,0 et à vérifier si la solution et/ou le soluté répondent aux exigences.

Conformité des tests et normes de mise en œuvre des produits

1. Méthode d'essai au brouillard salin GB/T2423.17-2008/IEC 60068-2-11-1981

2.ASTM. B117-2009 Essai au brouillard salin

3. Méthode d'essai au brouillard salin JIS H8502

4. Méthode d'essai au brouillard salin GB/T10125-2012/ISO 9227-2006

5. Méthode d'inspection GB-T5170.8-2008 pour les équipements de test environnemental pour les produits électriques et électroniques - Équipement de test au brouillard salin

6. Méthode d'inspection GB-T5170.11-2008 pour les équipements de test de gaz corrosifs

7. Essai au brouillard salin ISO9227

8. Conditions techniques GB-T10587-2006 pour la chambre d'essai au brouillard salin

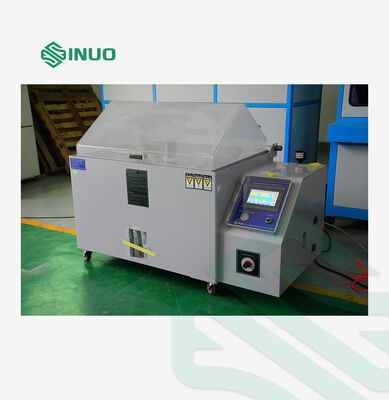

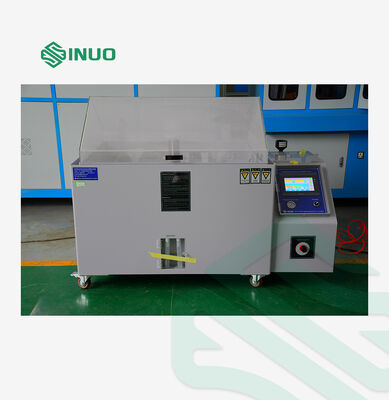

Caractéristiques structurelles

Structure de la boîte

Le laboratoire adopte une plaque de polyéthylène PVC importée (Asie du Sud, Taiwan) d'une épaisseur de 8 mm et d'une température durable de 85 ℃.

Le couvercle du joint du laboratoire est constitué d'une plaque acrylique importée d'une épaisseur de 8 mm.

La bouteille de recharge de réactif adopte une détection de niveau d'eau cachée, facile à nettoyer et pas facile à craquer.

Le baril d'air sous pression est fabriqué en acier inoxydable SUS304 # résistant à haute pression, qui a le meilleur effet d'isolation thermique.

Le support de matériel de test adopte un support de division plan, qui peut ajuster librement l'angle de chute du brouillard et être embué de tous les côtés. De nombreux échantillons sont placés.

Le couvercle d'étanchéité est à commande pneumatique.

Le laboratoire est scellé avec de l'eau pour garantir l'absence de fuite de gaz corrosif dans la boîte.

Le boîtier de commande et le boîtier de test sont intégrés et les structures gauche et droite sont faciles à utiliser.

Une structure de séparation de l'eau et de l'électricité est adoptée pour empêcher efficacement l'eau de pénétrer dans le boîtier de commande électrique et d'endommager les accessoires.

Couverture d'armoire

Le couvercle d'étanchéité du laboratoire est constitué d'une plaque acrylique importée d'une épaisseur de 8 mm, et le dessus est transformé en un couvercle d'étanchéité à angle de 1000, ce qui empêche efficacement le condensat de tomber sur la surface de l'échantillon pendant le test et d'affecter les résultats du test.

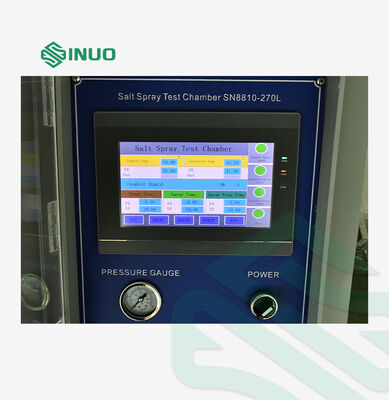

Panneau de contrôle

Manomètre, interrupteur principal.

Armoire de commande de distribution d'énergie

Électrovanne de remplissage d'eau, électrovanne de pulvérisation, électrovanne de désembuage, tableau de distribution d'énergie, protecteur de surchauffe, baril de pression de saturation d'air, vanne de contrôle de pulvérisation.

Système de chauffage

Le mode de chauffage à la vapeur d'eau est adopté et le tube chauffant en alliage de titane PID contrôle le chauffage pour atteindre l'équilibre de la température.

Système d'appoint d'eau

1. Supplément d'eau pour laboratoire et baril à pression : les systèmes de contrôle manuel et automatique du supplément d'eau peuvent être connectés au supplément d'eau de contrôle automatique du tube d'eau du robinet ou au mode manuel double supplément d'eau, facile à utiliser ;

Remarque : Si l'eau du robinet contient trop d'impuretés ou est acide ou alcaline, un filtre doit être installé à l'entrée d'eau.

2. Supplément d'eau médicinale liquide : un grand réservoir d'eau avec intérieur dissimulé est adopté et un supplément d'eau manuel est adopté.

Système de drainage

Dispositif de commande de vanne de drainage, mode de drainage manuel.

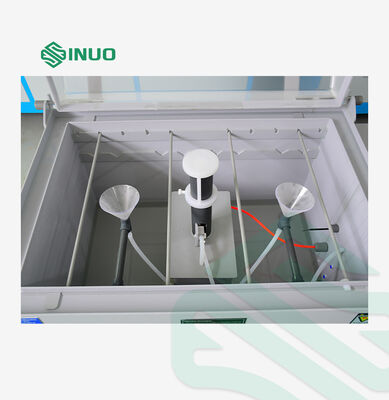

Système de pulvérisation

Adoptez le principe de Bernoult pour absorber l'eau salée puis atomiser, avec un degré d'atomisation uniforme ;

Il n'y a aucun phénomène de cristallisation bloquante, ce qui peut garantir le niveau de test continu ;

Buse en verre spécial ;

La tour de pulvérisation conique réglable peut disperser efficacement la pulvérisation, garantir une pulvérisation uniforme et contrôler la quantité de pulvérisation.

Mode pulvérisation

Continu/intermittent

Système d'alimentation en air

La pression de pulvérisation est ajustée de 1 kg/cm2 en deux étapes. Pour la première fois, l'air comprimé est réglé à 2 kg/cm2 et entre dans le fût saturé pour être chauffé. Pour la deuxième fois, la pression de pulvérisation est ajustée à 1 kg/cm2.

Système d'échappement de brouillard

1. Dispositif d'échappement de brouillard à pression équilibrée entièrement automatique, qui doit uniquement être connecté au tube d'échappement de brouillard et évacue automatiquement le brouillard en fonction de la pression dans la boîte.

2. Bouton de désembuage manuel. Cliquez simplement sur ce bouton avant d'ouvrir le couvercle de la chambre de test pour éliminer rapidement le brouillard intérieur.

3. Remarque : Le tuyau d'échappement du brouillard de la machine doit être étendu jusqu'à l'endroit ouvert extérieur, et il est nécessaire d'éviter d'être à proximité des articles corrosifs pour empêcher le brouillard de la machine de corroder d'autres articles ; Le tuyau d'échappement de brouillard étendu doit être exempt de réductions ondulées pour empêcher le condensat dans le tuyau d'échappement de brouillard de bloquer le tuyau d'échappement de brouillard et d'évacuer efficacement les gaz résiduaires.

Système de contrôle électrique

Contrôleur

Écran tactile de 1,7", interface conviviale, toutes les informations en un coup d'œil.

2. Système de protection entièrement numérique contre les avertissements de défauts multiples, empêchant la combustion à sec et la surchauffe.

3. Il adopte une sortie SSR haute puissance et des contacts de relais en argent pur importés, avec une durée de vie de 106.

4. mode de contrôle multidirectionnel, qui peut être testé en mode continu/intermittent/manuel/automatique.

5. Il est équipé d'un mode de désembuage manuel/automatique pour garantir l'absence de fuite de brouillard salin, afin d'éviter la corrosion du laboratoire.

6. La méthode de correction cachée garantit que la température est absolument contrôlable.

7. Avec fonction de mémoire de panne de courant. En cas de panne de courant soudaine ou d'arrêt pendant l'expérience, les données seront automatiquement enregistrées, sans perdre le temps de l'expérience, afin d'éviter de refaire l'expérience.

Mode d'entrée de température

Peut être réglé sur l'écran tactile

Affichage de la température

Afficher la valeur définie et la valeur réelle de la température.

Affichage de l'heure

Affiché sur écran tactile, durée minimum 1 seconde.

Mode de fonctionnement

Fonctionnement continu/fonctionnement intermittent.

Plage de réglage de la température

Limite supérieure et inférieure de la plage de température maximale 5 ℃.

Affichage du panneau

Valeur de température réglée, valeur de température actuelle, heure réglée, heure actuelle, temps de pulvérisation, temps de température constante, indicateur anormal de surchauffe, indicateur anormal de manque d'eau, indicateur de fin de fonctionnement, indicateur d'état de pulvérisation, indicateur d'état de désembuage.

Corps de mesure de température

Résistance platine PT100.

Mode de contrôle de la température

PID anti-saturation intégrale, mode de contrôle de régulation de température équilibré BTC (équipement de test de température).

Dispositif de protection de sécurité

Boîte d'essai

Protection contre la surchauffe extrême, protection contre le manque d'eau.

Baril saturé

Protection contre la surchauffe extrême, protection contre le manque d'eau.

Système de chauffage

Chauffage à sec, alimentation en eau et drainage anormaux

Alimentation

Protection contre les fuites, les surcharges et les courts-circuits

Exigences en matière d'environnement de stockage

La température ambiante de l'équipement doit être maintenue entre 0 ℃~+45 ℃

Conditions requises pour le site d'installation

La distance entre les panneaux muraux gauche et droit et arrière de la boîte d'essai et le mur ne doit pas être inférieure à 600 mm, et la distance entre l'avant et le mur ne doit pas être inférieure à 800 mm. Lors du transport de matériel, s'il peut entrer dans l'embrasure de la porte, le passage, l'ascenseur, etc., afin de ne pas affecter l'avancement de votre projet.

Critères d'acceptation et vérification par un tiers

1. Critères d'acceptation : les indicateurs techniques doivent être conformes aux modalités précisées dans l'« Accord technique » signé par les deux parties.

2. Modalités de réception : la réception formelle sera effectuée sur le site du Demandeur.

3. Si le demandeur doit inviter un tiers (vérifié par le Centre national d'inspection de la qualité des équipements d'essais environnementaux et délivré un rapport d'inspection valide) à participer à l'acceptation avant de quitter l'usine, les frais seront à la charge du demandeur. Si la première réception est sans réserve, les frais engagés lors de la deuxième réception après amélioration par le fournisseur seront à la charge du fournisseur.

4. Le client confie la vérification au Centre national d'inspection de la qualité des équipements d'essais environnementaux.
