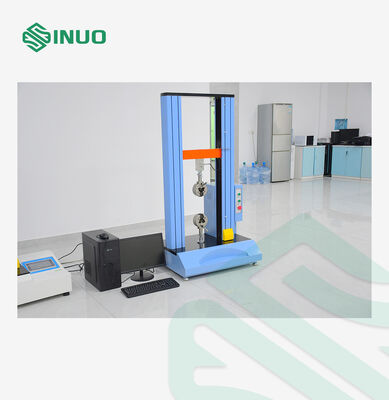

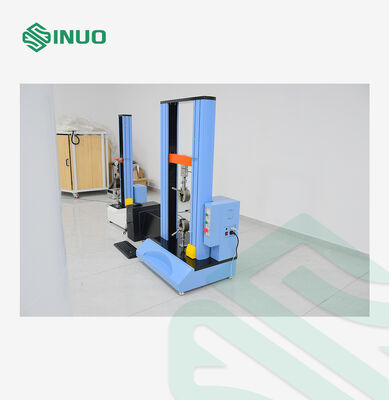

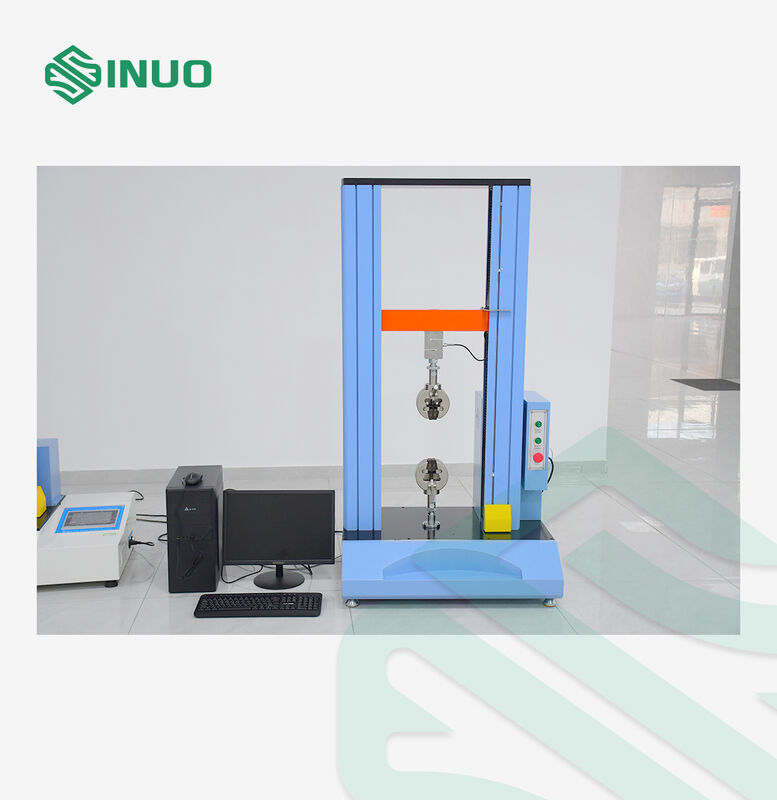

Machine d'essai universelle de matériaux de 10 kN pour essais de traction, de compression et de flexion

Présentation du produit :

Cette machine adopte le contrôle par ordinateur, largement utilisée dans les tests de propriétés mécaniques de divers matériaux, avec des fixations spéciales, elle convient également aux tests de traction, de compression, de pelage, de cisaillement, de déchirement, de flexion (pliage) de toutes sortes de produits finis. Elle peut imprimer un certain nombre de données, générer des sorties graphiques comparatives basées sur différentes données, avec une haute précision de contrôle et une facilité d'utilisation ; conception modulaire, une variété d'accessoires, une collocation flexible.

Caractéristiques principales

Plateforme d'essai de matériaux multifonctionnelle

Un bâti d'essai peut être configuré pour différentes applications d'essai mécanique, notamment :

• Essai de résistance à la traction et d'allongement
• Essai de compression
• Essai de flexion par trois points
• Essai de cisaillement
• Essai de déchirement
• Essai de pelage
• Essai de perforation
• Essai de traction et de compression de ressorts
• Essais cycliques statiques et dynamiques

Le système de contrôle basé sur ordinateur permet de configurer la vitesse d'essai, les conditions de charge, les conditions de rupture et la durée de l'essai en fonction de la méthode d'essai sélectionnée.

Servomoteur pour un contrôle de mouvement stable

Le système de servomoteur assure un contrôle en boucle fermée de la position, de la vitesse et du couple, contribuant à maintenir un mouvement stable pendant les essais.

Le système d'entraînement est conçu pour un fonctionnement fluide à basse et haute vitesse et offre une réponse rapide lors de l'accélération et de la décélération.

Transmission par vis à billes de précision

La machine utilise un système de transmission par vis à billes ZPT de Taiwan pour un mouvement mécanique précis et stable.

La structure à vis à billes assure une transmission de puissance efficace, une faible friction et une bonne répétabilité de positionnement, ce qui la rend adaptée aux mouvements d'essai contrôlés de traction, de compression et de flexion.

Acquisition de données à haute vitesse

Le système de contrôle utilise un dispositif d'acquisition analogique-numérique 24 bits avec une fréquence d'échantillonnage allant jusqu'à2 000 mesures par seconde.

Cela permet au système de capturer les changements rapides de force pendant un essai et de traiter des données de mesure à haute résolution.

L'encodeur de déplacement offre une résolution allant jusqu'à 0,0005 mm selon la configuration fournie.

Logiciel d'essai flexible

Le logiciel informatique fourni permet la configuration des essais, la mesure en temps réel, l'analyse des courbes et la génération de rapports.

Les utilisateurs peuvent configurer différents projets d'essai et sélectionner les unités de mesure, les paramètres de contrôle et les éléments de résultat requis.

Les courbes prises en charge incluent :

• Charge–Déplacement
• Charge–Temps
• Déplacement–Temps
• Contrainte–Déformation
• Déformation–Temps
• Contrainte–Temps

Le logiciel prend également en charge les calculs statistiques, y compris la valeur moyenne, l'écart type et le coefficient de variation.

Fixations d'essai standard

La machine d'essai universelle peut être fournie avec plusieurs fixations interchangeables pour différentes applications d'essai mécanique.

Le dispositif d'essai de flexion par trois points fourni est conçu selon la configuration spécifiée pour les essais ISO 178.

Un extensomètre à grande déformation est également inclus dans la configuration fournie pour la mesure de la déformation.

Logiciel d'essai et de mesure

Le système de mesure et de contrôle par ordinateur TM2101 est développé pour les applications d'essai universel de matériaux.

Il peut être configuré pour différentes procédures d'essai et prend en charge l'évaluation des propriétés mécaniques en traction, compression, flexion, cisaillement, déchirement, pelage et perforation.

Liste de configuration :

★ Fonctionnalités exceptionnelles du logiciel

1. Prend en charge le changement d'interface en anglais et en chinois.

2. Prend en charge la navigation fonctionnelle, les utilisateurs entrent dans le module de fonction d'essai correspondant selon l'interface de navigation.

3. Prend en charge toutes sortes d'essais de propriétés mécaniques de matériaux métalliques, tels que les essais de traction, de compression, de flexion, de cisaillement des métaux, etc.

4. Prend en charge toutes sortes d'essais de propriétés mécaniques de matériaux non métalliques, tels que la résistance à la compression et à la flexion du ciment, la compression du béton, la compression de la mousse rigide, etc.

5. Prend en charge la fonction d'essai étendue, les utilisateurs peuvent ajouter leurs propres éléments d'essai.

6. Module de configuration de projet d'essai ouvert et indépendant, les projets d'essai peuvent être établis par le personnel technique, les opérateurs d'essai se réfèrent aux projets d'essai pour effectuer les tests, réduisant considérablement le niveau d'exigence professionnelle de la majorité des opérateurs d'essai et la difficulté de fonctionnement.

7. Conception du processus de contrôle d'essai, les utilisateurs voient les étapes de contrôle d'essai en un coup d'œil, types d'instructions riches.

8. Le nom des données d'essai peut être modifié et la séquence d'affichage des données d'essai peut être ajustée pour répondre aux exigences spéciales de sortie de données des utilisateurs.

9. Prend en charge les éléments de données d'essai ajoutés personnalisés.

10. Prend en charge les normes d'essai supplémentaires personnalisées et le traitement des données d'essai.

11. Prend en charge le calcul statistique des données d'essai (moyenne, écart type, coefficient de variation).

12. Prend en charge l'analyse des courbes ;

13. Prend en charge la traçabilité des essais.

14. Prend en charge les rapports d'essai personnalisés, en utilisant des feuilles de calcul Word ou Excel, faciles à utiliser, réglages simples, vous pouvez imprimer ou prévisualiser.

15. Le logiciel dispose d'une variété de protections de sécurité de l'équipement et de sécurité des essais.

16. Documentation d'aide logicielle détaillée.

Système de contrôle et de sécurité

La machine combine le contrôle logiciel avec des boutons de commande physiques pour une utilisation pratique en laboratoire.

Les fonctions de sécurité comprennent :

• Arrêt d'urgence
• Contrôle du mouvement rapide/lent
• Limites de course supérieure et inférieure
• Protection contre les surcharges
• Arrêt automatique à la rupture
• Fonctionnement via logiciel et unité de commande

La carte de contrôle fournit également plusieurs interfaces d'entrée et de sortie pour l'extension du système, y compris des interfaces USB, RS232, RS485, d'entrée/sortie analogique et d'encodeur.
