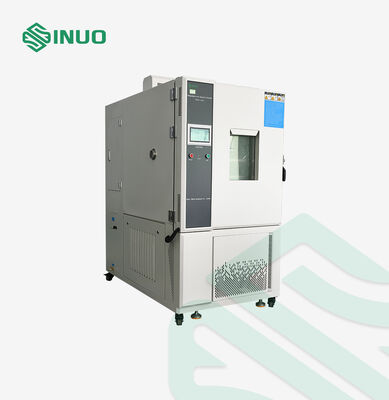

IEC 60068-2-1 Chambre d'essai environnementale résistante aux explosions pour les essais de température et d'humidité

Contrôle et fonctionnement

Système de contrôle intelligent par API et écran tactile

Dimensions de la chambre

Dimensions intérieures

Dimensions extérieures

1000*1000*1000 mm

1250*2150*1950 mm

Plage de température

-70 °C ~+150°C

Plage d'humidité

20%～98%HR

(Température : 20°C～85°C, se référer au diagramme de la plage contrôlable de température et d'humidité, sans charge thermique active)

Fluctuation de température

±0,5°C

Fluctuation d'humidité

≤2,5%

Écart de température

≤±2,0°C

Écart d'humidité

≤±3%

Vitesse de chauffage

-70°C→+150°C ≤2-3°C/min Moyenne sans charge

Vitesse de refroidissement

+150°C→-70°C ≤1°C/min Moyenne sans charge

Condition de charge

Aucune

Bruit de fonctionnement

Niveau sonore ≤70dB(A)

(Mesuré dans une chambre insonorisée avec une température ambiante de 25°C et une faible réverbération. Utilisation de la pondération A, test de la moyenne de 9 points. Chaque point de test est à 1 mètre de la source de bruit horizontalement et à 1 mètre du sol.)

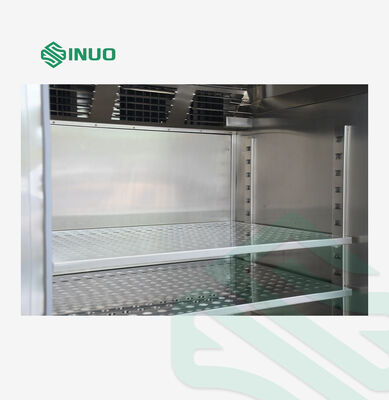

Structure d'enceinte isolante

1. Matériau de la paroi extérieure : plaque A3 peinte.

2. Matériau de la paroi intérieure : plaque d'acier inoxydable brossé SUS﹟304.

3. Matériau d'isolation thermique de la chambre : mousse de polyuréthane rigide résistante aux hautes températures de 100 mm.

4. Matériau d'isolation de la porte de la chambre : mousse de polyuréthane rigide résistante aux hautes températures de 100 mm.

Résistance structurelle du fond

Capacité de poids du rail au fond de la chambre de test : ≤100Kg/m² (charge)

Conduit de climatisation

1. Ventilateurs centrifuges à axe long en acier inoxydable : 4 ensembles/90W.

2. Ventilateur, réchauffeur, évaporateur (également déshumidificateur), dispositif de drainage, orifice d'équilibrage de pression, déflecteur d'air réglable, capteur de température

Configuration standard de la chambre de test

1. Fenêtre d'observation : verre trempé sous vide à 3 couches de 400x600x40mm

2. Poignées plates encastrées

3. Charnières de porte : charnières importées SUS #304

4. Lampe à économie d'énergie à l'intérieur de la chambre

5. Trou de passage : φ100mm 1 pièce

Porte de la chambre

1. La porte monobloc s'ouvre vers l'extérieur, avec la charnière à gauche et la poignée à droite (lorsqu'on fait face à l'avant de la boîte).

2. Équipée d'un mécanisme de verrouillage de porte de sécurité (la porte peut être ouverte dans la salle de test), la porte est équipée d'un chauffage électrique pour éviter la condensation, et la plage visible de la fenêtre d'observation en verre isolant (L400×H600mm). Le cadre de la porte est équipé d'un dispositif de chauffage électrique anti-condensation.

Orifice de décharge de pression antidéflagrant

L'équipement est équipé d'un orifice de décharge de pression antidéflagrant sur le côté gauche, mesurant 300 mm × 300 mm. Lorsque la pression interne de la chambre est ≥0,104 MPa, l'orifice de décharge de pression s'ouvre automatiquement.

Chaîne antidéflagrante

Fenêtre antidéflagrante

Panneau de commande

Écran d'affichage du contrôleur de 7 pouces, écran d'affichage du contrôle de température (humidité), voyant de fonctionnement et bouton d'éclairage.

Salle mécanique

Unité de réfrigération, bac de récupération du compresseur, dispositif de décharge de pression, dispositif de chauffage

Armoire de distribution d'énergie

Tableau de distribution, ventilateur de refroidissement, interrupteur d'alimentation principal, transformateur, relais intermédiaire, relais temporisé, relais statique, contacteur AC, disjoncteur

Chauffage

1. Chauffage électrique en acier inoxydable de type radiateur à ailettes

2. Méthode de contrôle du chauffage : modulation de largeur d'impulsion de période égale sans contact SSR (Solid State Relay)

3. Puissance de chauffage : environ 4KW

Trou pour câble d'alimentation

Situé à l'arrière de la chambre
