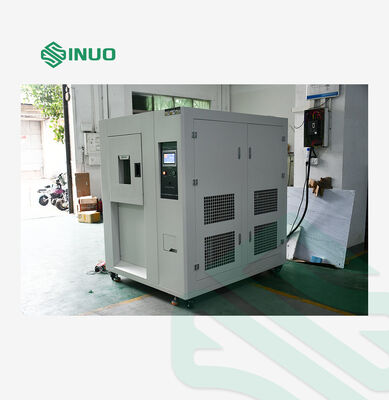

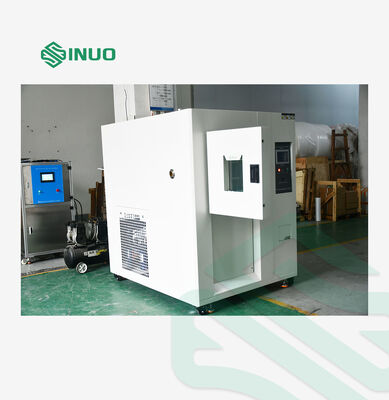

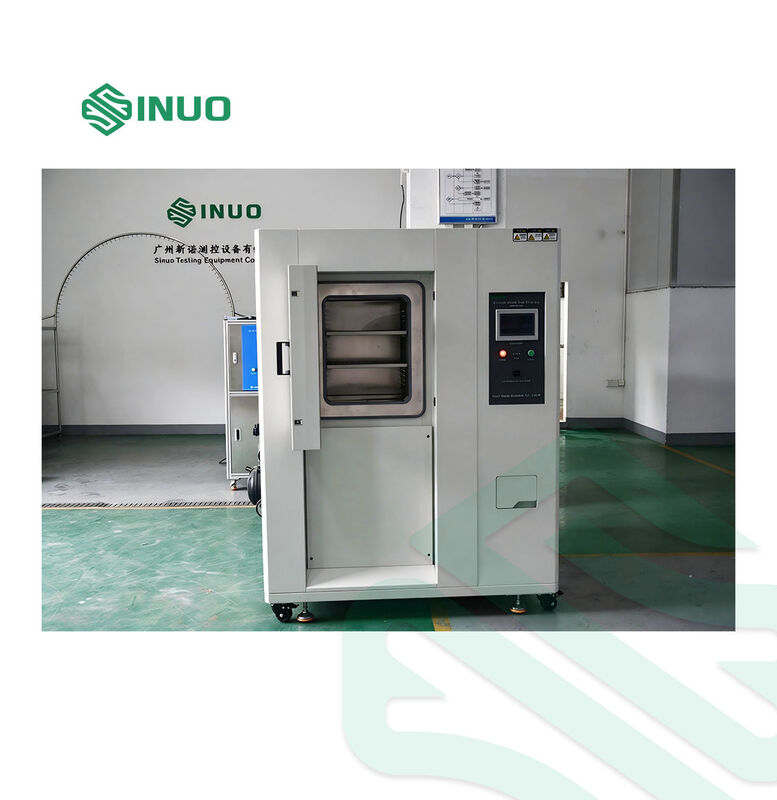

Équipement de test de choc thermique IEC 60068 pour cyclage à haute et basse température

La chambre de test de choc thermique est conçue pour évaluer la résistance des produits et matériaux aux transitions rapides entre des conditions de haute et basse température. Contrairement aux équipements de cyclage de température conventionnels, cette chambre de test environnemental utilise des zones de stockage séparées pour haute et basse température, ainsi qu'une zone de test indépendante, pour obtenir des changements de température rapides tout en maintenant l'échantillon de test stationnaire.
Avec une plage de température de -60°C à +200°C et un temps de récupération de choc spécifié de ≤5 secondes, la chambre est adaptée aux tests environnementaux accélérés et aux tests de fiabilité des composants, assemblages et matériaux.
Elle peut être utilisée dans des industries telles que les composants automobiles, les produits électriques et électroniques, les plastiques, le caoutchouc, les produits métalliques, les tests de matériaux et les laboratoires d'assurance qualité.
Le système est conçu selon les exigences des tests environnementaux IEC 60068, y compris les tests de froid, de chaleur sèche et de changement de température.

Caractéristiques principales

Transition rapide haute/basse température

La chambre prend en charge les tests à haute température de la température ambiante à +200°C et les tests à basse température de la température ambiante à -60°C. Le temps de récupération de choc de température spécifié est ≤5 secondes pour -60°C à +200°C.

Zones de température séparées

Contrôle automatique de la sortie de réfrigération

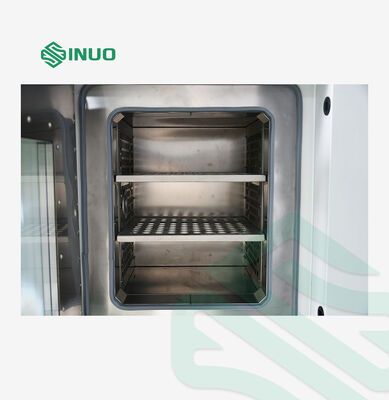

• Zone de test de produit indépendante
• Zone de stockage de chaleur à haute température
• Zone de stockage à froid à basse température

Cette configuration permet de basculer rapidement entre les conditions de température sans nécessiter le transfert manuel de l'échantillon entre les chambres.

Contrôle précis de la température

La chambre de test fournit :

• Fluctuation de température : ±0.5°CÉcart de température : ±2°C
• Résolution de température : 0.1°CPrécision de température : ±0.01°C
• Ces fonctions de contrôle prennent en charge des tests environnementaux reproductibles et le contrôle qualité en laboratoire.Contrôle de test programmable
• Un écran tactile LCD couleur de 7 pouces avec contrôle PLC permet aux opérateurs de définir des profils de température, de surveiller les conditions de test et d'enregistrer les données de fonctionnement. Le système prend en charge le fonctionnement constant, les tests programmés et le démarrage programmé.Jusqu'à 120 programmes de test peuvent être stockés, avec un temps de réglage maximum de 99 heures et 59 minutes par segment.

Surveillance et communication des données

La chambre fournit des interfaces RS232 et USB et peut être connectée à un ordinateur pour l'affichage de la courbe de température, la collecte des données de test et la surveillance de l'équipement.

Paramètres techniques :
Dimensions intérieures de la boîte

600*600*400mm (L*P*H)

Dimensions extérieuresEnviron 1850*2100*1770 (L*P*H) sous réserve de la taille réellePlage de température

-60～200℃

Segment de programme actuel

Temps de test restant
Nombre de cycles

• État du chauffage
• État du refroidissement
• Courbes de température en temps réel
• Données de fonctionnement historiques
• Informations sur les défauts
• Le contrôleur prend en charge le fonctionnement à température constante, le cyclage de température programmable et le démarrage programmé. Les opérateurs peuvent également sauter des segments de programme ou maintenir une fonction sélectionnée pendant l'exécution du programme.
• Le système comprend des fonctions automatiques de détection de défauts et d'alarme pour aider à identifier les conditions de fonctionnement anormales.
• Modes de test de choc thermique
• La chambre prend en charge plusieurs séquences de fonctionnement selon le profil de test requis :
• Mode de test
• Description

Haute → Basse
Exposition à haute température suivie d'une exposition à basse température

Basse → Haute

Exposition à basse température suivie d'une exposition à haute température

Vannes d'expansion de haute précision

Séparateur d'huile
Composants déshydratants
Contrôle automatique de la sortie de réfrigération

• Dégivrage automatique
• Système de drainage des condensats
• Le circuit de réfrigération est fabriqué par soudage sous protection d'azote et traitement sous vide pour améliorer la propreté interne et la fiabilité du système.
