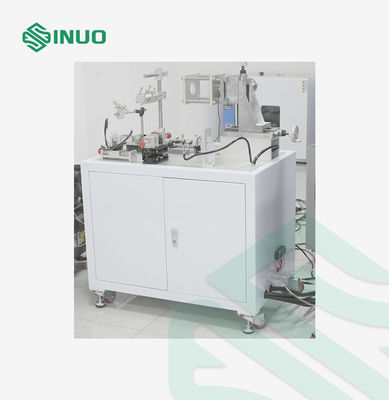

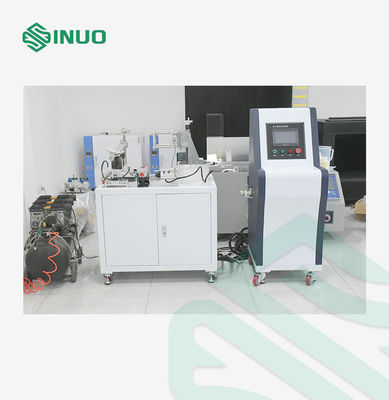

Machine d'essai de verrouillage électronique pour prise EV IEC 62196, testeur de durée de vie en cycle de connecteur de charge

Machine d'essai de verrouillage électronique pour prise EV IEC 62196, testeur de durée de vie en cycle de connecteur de charge

Nom De Marque:	Sinuo
Numéro De Modèle:	Les produits de base doivent être présentés dans la liste ci-dessous:
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ENSEMBLES PAR MOIS

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Calibration Certificate (Cost Additional)

Conversion de polarité:

Commutation automatique de l'automate 1 s après retour du verrouillage électronique

Conduction avant:

0–5000 ms réglable, résolution ≤1 ms

Conductivité inverse:

0–5000 ms réglable, résolution ≤1 ms

Jugement de faute:

Surveillance du retour de signal avec arrêt automatique en cas de défaut

Fonction d'essai:

Équipé d'une fonction de test de verrouillage électronique de type tige de poussée

Mode de fonctionnement:

Fonctionnement manuel ou commandé par programme

Détails d'emballage:

Caisse en contreplaqué

Capacité d'approvisionnement:

10 ENSEMBLES PAR MOIS

Mettre en évidence:

Testeur de durée de vie en cycle de prise EV IEC 62196

Machine d'essai de connecteur de charge EV

Équipement d'essai de verrouillage électronique pour VE

Description du produit

Machine d'essai de verrouillage électronique de prise EV IEC 62196, testeur de durée de vie de connecteur de charge

Présentation du produit

La machine d'essai de verrouillage électronique de connecteur de charge EV est conçue pour évaluer la résistance mécanique, la durabilité et la fiabilité de fonctionnement des dispositifs de verrouillage électronique utilisés dans les prises, connecteurs et coupleurs de charge EV.
Elle combine le chargement de force mécanique, la mesure de déplacement, le contrôle électrique et la surveillance du signal pour simuler différentes conditions de fonctionnement d'un verrouillage électronique.
Le système asservi assure un mouvement précis et répétable, tandis que l'automate Mitsubishi et l'interface homme-machine à écran tactile de 7 pouces permettent une programmation facile de la force d'essai, de la course, du timing et du nombre de cycles.

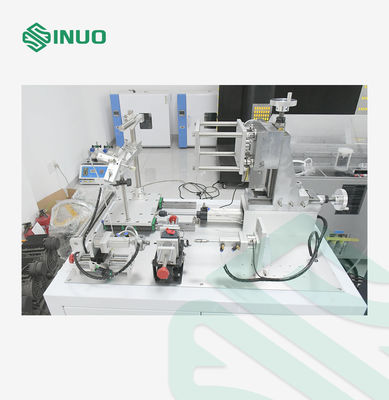

Machine d'essai de verrouillage électronique pour prise EV IEC 62196, testeur de durée de vie en cycle de connecteur de charge

Fonctions d'essai principales

Fonctionnement normal et test de durée de vie du verrouillage électronique
Test de déverrouillage manuel d'urgence
Test de durée de vie en conditions extrêmes du verrouillage électronique
Test de résistance structurelle
Test de force de traction et de compression de la tige de verrouillage
Surveillance du signal de verrouillage/déverrouillage
Conversion de polarité électrique et contrôle du courant de charge
Détection automatique de défaut et arrêt de l'essai

Spécifications techniques

Éléments d'essai	a) Test de fonctionnement normal (durée de vie) du dispositif de verrouillage électronique b) Test de déverrouillage manuel d'urgence du dispositif de verrouillage électronique c) Durée de vie du dispositif de verrouillage électronique dans des conditions extrêmes d) Test de résistance structurelle du dispositif de verrouillage électronique
Poste de travail	Station unique
Mode de contrôle électrique	Contrôle intégré intelligent par automate Mitsubishi, fonctionnement par interface tactile couleur homme-machine de 7 pouces
Mode de fonctionnement	Fonctionnement manuel ou commandé par programme
Fixation	a) Répondre aux exigences d'une fixation de dispositif de verrouillage électronique indépendante ou d'une fixation universelle ; b) Répondre aux exigences des normes nationales, américaines, européennes pour les fixations universelles d'interface de charge AC et DC
Fonction d'essai	Équipé d'une fonction d'essai de verrouillage électronique de type tige de poussée
Déverrouillage du dispositif de verrouillage électronique	Il est capable de déverrouiller manuellement le dispositif de verrouillage électronique et adopte un mode de fonctionnement automatique contrôlé électroniquement. Il est programmé pour répondre aux exigences de fonctionnement normal (durée de vie) du dispositif de verrouillage électronique. L'exigence de force de déverrouillage répond à (0~50)N. L'erreur d'indication est ≤±0,5%F.S., et la résolution est ≤0,1N.
Force du dispositif de verrouillage électronique	Équipé d'un dispositif d'application de force pour le mécanisme de tige de verrouillage du dispositif de verrouillage électronique. Le dispositif d'application de force peut serrer l'extrémité de la tige de verrouillage et appliquer une poussée ou une traction axiale. La plage de mesure de force est requise pour répondre à (0~50)N. L'erreur d'indication est ≤±0,5%F.S., et la résolution est ≤0,1N. Le taux d'application de force peut être ajusté et la valeur de force peut être maintenue constante. Le dispositif d'application de force peut mesurer le déplacement de la partie porteuse de force et l'état de position de la tige de verrouillage. La plage de mesure de déplacement répond à (0~50)mm. L'erreur d'indication est ≤±0,02mm, et la résolution est ≤0,01mm.
Conversion de polarité	Le programme de l'automate bascule automatiquement. Et il bascule 1s après avoir surveillé le retour d'état du verrouillage électronique.
Alimentation à découpage	(0~24) VDC réglable, la précision de la tension est meilleure que le niveau 0,5, et la résolution est ≤0,1V.
Conduction avant	(0~5000) ms peuvent être réglés arbitrairement, et la résolution est ≤1ms.
Conduction inverse	(0~5000) ms peuvent être réglés arbitrairement, et la résolution est ≤1ms.
Temps d'intervalle	Peut être réglé arbitrairement dans la plage de (0~200)s. Résolution ≤1s. 1-200mA réglable, action coordonnée du courant de charge.
Fonction	Configuré avec un courant de charge réglable de 1-200mA. Équipé d'un dispositif de surveillance pour renvoyer le signal de déverrouillage/verrouillage du verrouillage électronique. Enregistre l'état marche/arrêt et le nombre de signaux.
Jugement de défaut	Jugement de retour de signal intégré, arrêt automatique en cas d'anomalie.
Nombre d'essais	(0~99999) fois peuvent être réglés arbitrairement.
Protection de sécurité	Protection de mise à la terre, protection contre les courts-circuits, protection contre les surcharges.
Alimentation	Alimentation : AC380V±10%/50-60Hz, 5kW
Dimensions et poids de l'équipement	Dimensions : environ L1000P900H1400mm ; Poids : environ 200kg

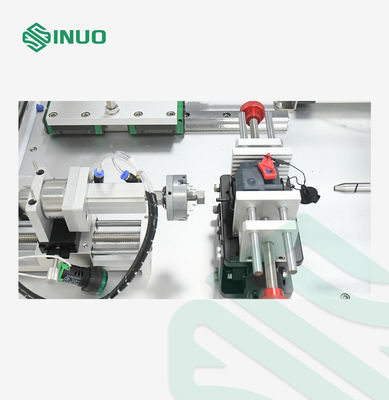

Conception de fixation flexible

La fixation réglable à trois axes permet au testeur d'accueillir différentes structures de connecteurs de charge EV.

Convient aux dispositifs de verrouillage électroniques individuels
Prend en charge les configurations de fixation universelles
Applicable aux interfaces de charge AC et DC
Réglable à différentes positions et dimensions d'échantillons
Convient à plusieurs modèles de connecteurs EV

Cela rend l'équipement pratique pour la R&D de connecteurs EV, le contrôle qualité de production et les tests de durabilité en laboratoire.

Tests de cycle programmables

Le testeur de verrouillage électronique prend en charge jusqu'à99 999 cycles de test programmables.
Les opérateurs peuvent prérégler :

Nombre de cycles de test
Conditions de force et de mouvement
Temps de conduction avant/arrière
Temps d'intervalle
Courant de charge
Conditions de retour de verrouillage électrique

Pendant les tests, l'automate surveille le signal de verrouillage/déverrouillage et peut arrêter automatiquement la machine en cas de condition anormale détectée.

Domaines d'application

Convient aux tests de fiabilité et de durabilité de :

Prises de charge EV
Connecteurs de charge EV
Coupleurs EV
Interfaces de charge AC
Interfaces de charge DC
Dispositifs de verrouillage électroniques
Prises et connecteurs industriels
Accessoires électriques avec mécanismes de verrouillage électronique

Utilisateurs typiques : Fabricants d'EVSE, fabricants de connecteurs de charge, laboratoires d'essais électriques, laboratoires de certification et équipes de développement de produits.
