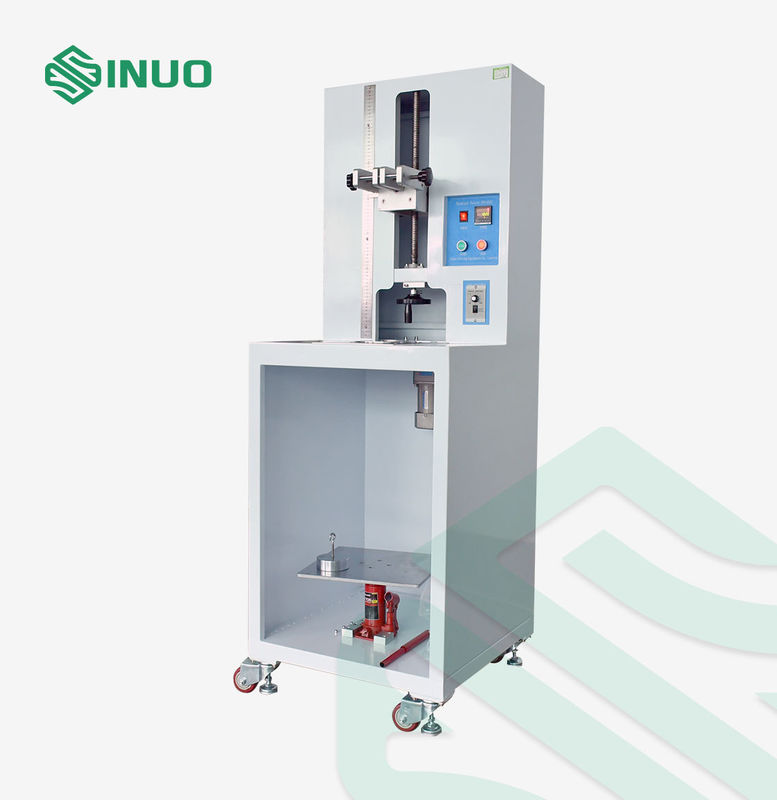

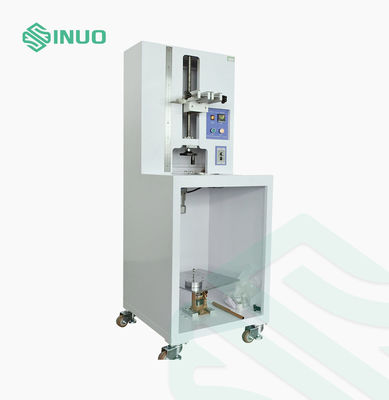

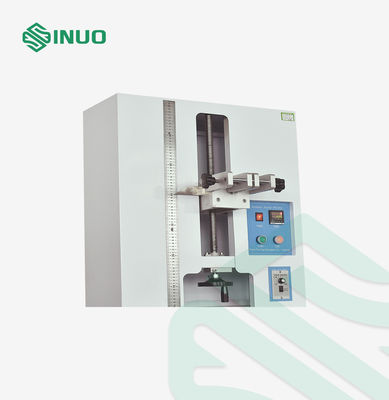

IEC 62196 Équipement d'essai mécanique de borne Éprouveur de borne à vis de fixation

Informations sur le produit

Cette machine d'essai est conforme à la norme IEC 62196-3:2026, clause 13, et à la norme IEC 62196-1:2022, clause 13.3.1 figure 12, tableau 5.

Cette conformité est utilisée pour juger si la conception et la structure du terminal de vis de serrage correspondent à l'exigence de non-dommages excessifs au fil.il est également utilisé pour vérifier si le terminal de vis de serrage peut supporter la contrainte pendant le processus d'utilisation normale.

Les temps d'essai peuvent être prédéfinis avant l'essai, et la conformité s'arrête automatiquement avec l'alarme lorsque les temps d'essai sont atteints.

Principales caractéristiques

• Conçus pour l'essai mécanique des terminaux de vis de serrage
• Applicable à l'évaluation des bornes de connexion de recharge des VE
• Prend en charge les exigences de test des terminaux de la norme IEC 62196
• Vitesse d'essai: 10 ± 2 tours/min
• Diamètre de rotation: 75 mm
• La hauteur d'essai réglable: 260 ∼ 660 mm
• Cycles d'essai jusqu'à 9999
• Trous de boîtier interchangeables pour les câbles de différentes tailles
• Poids d'essai configurable de 0,4 à 70,3 kg
• Arrêt et alarme automatiques après des cycles prédéfinis
• Chariot de levage manuel pour faciliter la manipulation des poids lourds

Principe d'essai mécanique

L'échantillon d'essai est fixé au dispositif et soumis à un mouvement de rotation contrôlé avec la charge d'essai spécifiée.

Le réglableconfiguration de la coque et de la massepermet d'évaluer différentes combinaisons de bornes et de conducteurs dans des conditions de charge mécanique correspondantes.

Cela aide à évaluer:

• Résistance mécanique terminale
• Durabilité du terminal de vis de fixation
• Protection du conducteur contre les dommages excessifs
• Résistance aux contraintes mécaniques pendant le fonctionnement normal
• La fiabilité structurelle des bornes de connecteurs de recharge des VE

Paramètres techniques

La configuration des buses et de la masse est la suivante:
