Testeur de force de retrait du pistolet de charge EV pour l'essai d'insertion du connecteur EV

Testeur de force de retrait de pistolet de recharge pour VE conforme à la norme IEC 62196-3 pour le test d'insertion de connecteur pour VE

Présentation du produit

L'appareil de test de force de retrait SNQC1013A est conforme à la clause 16.16 de la norme IEC 62196-3:2026, spécialement développé pour la vérification des performances de force d'insertion et de retrait de l'interface de recharge pour VE.

La conception de l'interface de recharge pour VE exige une opération de couplage pratique du pistolet de recharge. Cet équipement de test vérifie si la force d'insertion maximale lors du branchement du pistolet de recharge dans la prise du véhicule respecte les limites spécifiées par la norme.

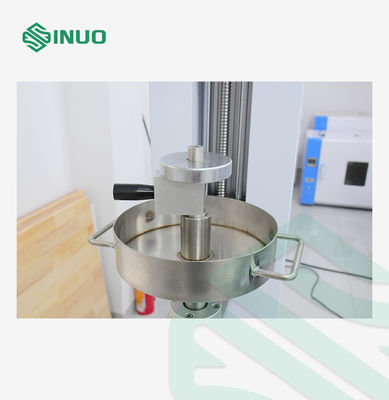

Pendant le test de force d'insertion : montez le pistolet de recharge verticalement vers le bas, chargez l'ensemble de poids principal spécifié par la norme sur le pistolet de recharge. Relâchez le poids auxiliaire de 0,8 kg pour qu'il tombe en chute libre d'une hauteur de 5 cm et frappe l'ensemble de poids principal. Après l'impact, le pistolet de recharge doit s'engager complètement dans la prise et atteindre la position de contact requise.

Largement utilisé pour le test de force d'insertion de prise de pistolet de recharge pour VE CA et CC, le test de laboratoire de performance mécanique de connecteur de recharge pour VE, les tests de conformité d'interface de recharge IEC 62196, les laboratoires d'inspection de qualité de pièces automobiles pour énergies nouvelles.

Principe de fonctionnement

Ce testeur simule les conditions de fonctionnement réelles du branchement du pistolet de recharge pour VE. En appliquant une charge statique de poids principal plus une charge d'impact provenant d'un poids auxiliaire en chute libre, il reproduit le scénario d'insertion réel de l'ensemble pistolet de recharge et prise. La surveillance en temps réel de la valeur de force enregistre la force d'insertion pour juger si le connecteur de recharge peut être complètement inséré dans des conditions de charge standard, vérifiant ainsi la rationalité de la structure mécanique de l'interface de recharge.

Paramètres techniques:

Caractéristiques du produit

1. Conformité aux normes: Suit entièrement la clause 16.16 de la norme IEC 62196-3:2026, répond aux exigences du test de certification de la force d'insertion du connecteur de recharge pour VE.

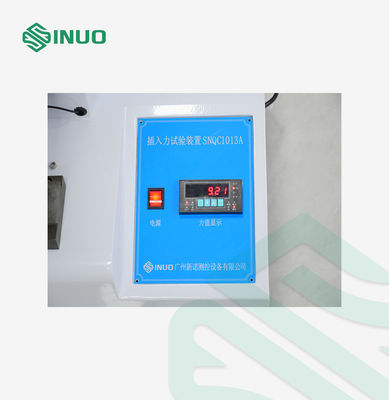

2. Surveillance de la force en temps réel: Adopte un capteur de pression pulsée associé à un instrument d'affichage, lecture visuelle et instantanée des données de force.
3. Structure de positionnement de précision: Équipé d'une glissière de précision et d'un roulement linéaire long, assure un positionnement initial stable pendant le test d'insertion.
4. Fixation réglable du pistolet de recharge: Conception à poignée de serrage, angle réglable, maintient la tête du pistolet verticalement vers le bas pendant les tests.
5. Combinaison de poids flexible: Poids principaux standard configurés pour les pistolets de recharge CA/CC, associés à 10 kg de billes en acier pour un ajustement fin du poids afin de satisfaire différentes exigences de test.
6. Système d'exploitation manuel: Levage manuel, chute manuelle du poids auxiliaire, fonctionnement simple, faible taux de défaillance, adapté aux tests de conformité de routine en laboratoire.
