Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1

Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1

Nom De Marque: Sinuo
Numéro De Modèle: SNQC1013
Nombre De Pièces: 1
Prix: Customized
Conditions De Paiement: T/T
Capacité à Fournir: 10 ENSEMBLES PAR MOIS
Informations détaillées
Lieu d'origine:
Chine
Certification:
Calibration Certificate (Cost Additional)
Norme appliquée:
CEI 62196-1 articles 14.1.5, 14.1.6
Tableau appliqué:
Tableau 5
Méthode de fonctionnement:
Opération manuelle
Configuration de poids:
165-750N
Fiches de test:
Personnalisé
Station d'essais:
Poste unique
Détails d'emballage:
Caisse en contreplaqué
Capacité d'approvisionnement:
10 ENSEMBLES PAR MOIS
Mettre en évidence:

Testeur de force de retrait pour VE selon la norme CEI 62196-1

,

Appareil de test de vérification de verrouillage pour VE

,

équipement d'essai de véhicules électriques avec garantie

Description du produit

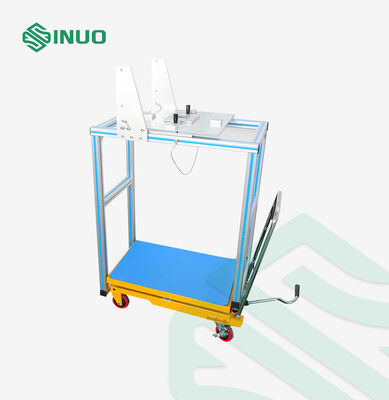

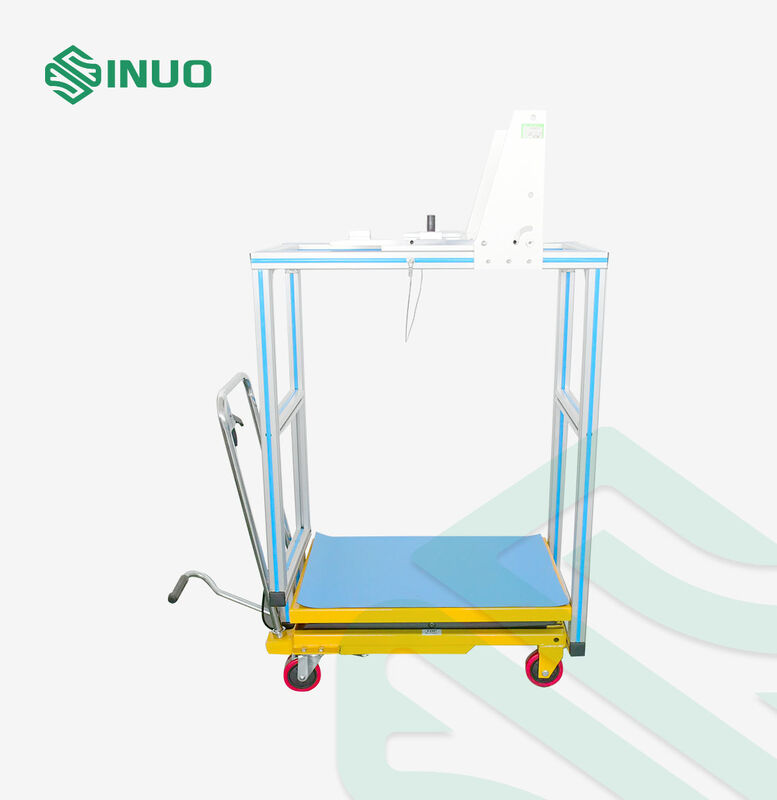

Appareil d'essai IEC 62196-1 EV pour vérifier la force de retrait et le verrouillage

Informations sur le produit:

L'appareil d'essai de vérification de la force de retrait et du verrouillage est conçu pour l'essai mécanique des prises de courant des véhicules électriques et des connecteurs du véhicule avec dispositifs de verrouillage ou de verrouillage.Il vérifie la force d'entraînement requise pour retirer une fiche d'essai et vérifie le fonctionnement du mécanisme de verrouillage..

L'appareil est conforme aux méthodes d'essai pertinentes de la norme IEC 62196-1:2025, clause 14.1.514 ans.1.6, Figures 13 et 14, et IEC 62196-3:2026 Clause 14. Il utilise un appareil spécial, un système de serrage, des poids principaux et des poids supplémentaires pour assurer une application de force stable et répétable.

Il convient aux fabricants de connecteurs de charge de véhicules électriques, aux laboratoires EVSE, aux organismes de certification et aux laboratoires d'essai de la sécurité électrique.

Principales caractéristiques:

  • Conçus pour l'essai mécanique de la prise de sortie et du connecteur du véhicule
  • Prend en charge la vérification de la force de retrait et les essais du dispositif de verrouillage
  • Applicable aux normes CEI 62196-1:2025 et à celles CEI 62196-3:2026
  • Configuration d'essai basée sur les figures 13 et 14 de la norme IEC 62196-1
  • Direction verticale du retrait pour l'application de la force contrôlée
  • Système de chargement basé sur le contrepoids pour une utilisation pratique
  • Dispositif dédié pour le montage et la serrage des échantillons
  • Poids principal et poids supplémentaire inclus pour l'application de la force d'essai
  • Convient aux fabricants d'équipements de recharge de véhicules électriques et aux laboratoires de sécurité électrique
  • Compatible avec les prises de contrôle conformes à la norme achetées séparément

Exigences techniques:

Une force de retrait

La prise de sortie du véhicule électrique commuté ou le connecteur de véhicule commuté avec verrouillage est fixé au support de l'appareil indiqué à la figure 13 de la norme IEC 62196-1:2025 avec un axe de séparation vertical,et le mouvement de l'accessoire d'accouplement est vers le bas.

La force d'attraction de la prise doit satisfaire aux prescriptions du tableau suivant.

Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1

B. Caractéristiques de la structure

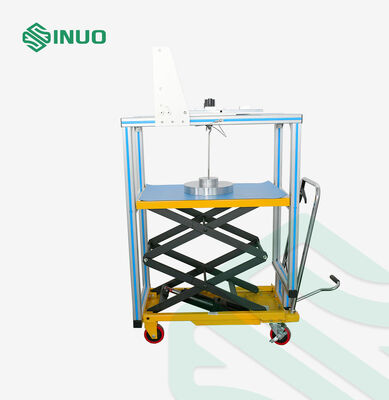

B.1 Appareil de contrôle de la force de traction:

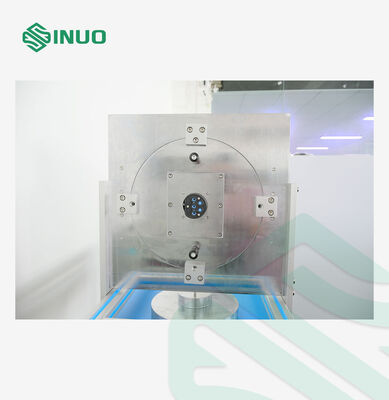

Ce dispositif est principalement composé du dispositif d'installation, du dispositif de serrage, du poids principal, du poids supplémentaire et de la prise d'essai.la pince à traction est remplacée par un contrepoids, le crochet de poids est directement raccordé à la fiche d'essai et le dispositif de maintien de l'échantillon est configuré.

Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1

Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1

Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1

Figure 1

B.2 Vérification du dispositif de verrouillage:

Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1

Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1 Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1

D. Bougies d'essai

La prise d'essai doit, selon les feuilles standard pertinentes, avoir des contacts finement moulus en acier trempé, ayant une rugosité de surface n'excédant pas 0,8 μm sur leur longueur active et espacés à des distances nominales, avec une tolérance de ±0,05 mm.

Les dimensions des prises de contact ou la distance entre les surfaces de contact pour les autres types de prises de contact doivent être conformes aux dimensions minimales indiquées dans les fiches normalisées pertinentes.,avec une tolérance de+0,010mm

Les bouchons d'essai ne sont pas inclus dans cet appareil d'essai, veuillez utiliser les bouchons d'essai que le client a déjà commandés séparément comme suit:

Tableau 3

Non, pas du tout. La norme Figure n°: Nom Quantité de temps écoulé
1 Les résultats de l'étude sont publiés dans les journaux de l'UE. Fiche type 2 - Fiche I Entrée du véhicule d'essai: 63 A, 480 V en trois phases OU 70 A, 250 V en une seule phase 1
2 Le code de conduite est le code de conduite de l'équipage. Fiche standard 3-IVA MODES d'entrée des véhicules 2, 3 et 4 Fiche 2 L'entrée du véhicule d'essai 1

Pour la figure 13, test
Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1


Pour la figure 14, test

Appareil de test de force de retrait et de vérification de verrouillage pour VE selon la norme CEI 62196-1
