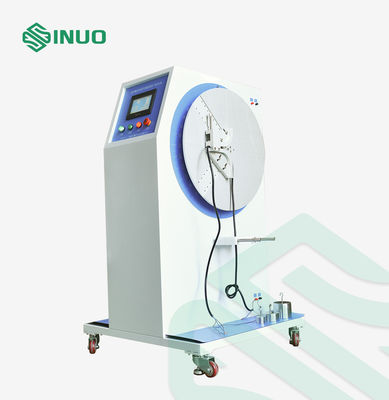

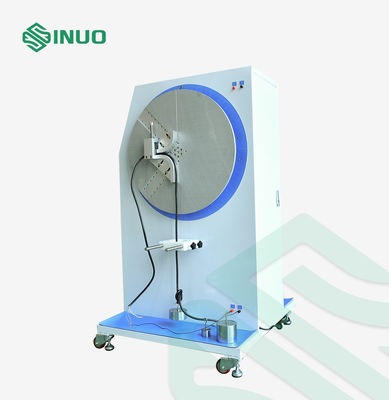

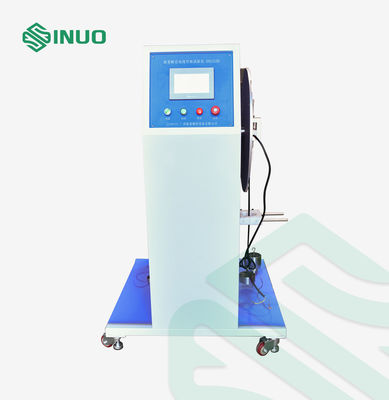

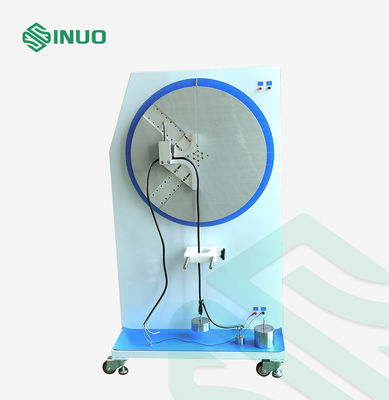

Équipement d'essai de pliage et de détachement de câbles de tinsel. IEC 60227 pour câbles finis et isolés en PVC

Équipement d'essai de pliage et de détachement de câbles de tinsel. IEC 60227 pour câbles finis et isolés en PVC

Nom De Marque: Sinuo
Numéro De Modèle: SN1112D
Nombre De Pièces: 1
Prix: Customized
Conditions De Paiement: T/T
Capacité à Fournir: 30 ensembles/mois
Informations détaillées
Lieu d'origine:
Chine
Certification:
Calibration Certificate(Cost Additional)
Standard:
CEI 60227‑1
Charge de bribe:
500g
Vitesse de pliage:
0 à 65 tr/min
Charge de flexion:
500g‑100N
Mode de conduite:
moteur
Élément de test:
Test de flexion et d'arrachement
Détails d'emballage:
Caisse en contreplaqué
Capacité d'approvisionnement:
30 ensembles/mois
Mettre en évidence:

Équipement d'essai pour la flexion du cordon de tinsel

,

Testeur de détachement de câble isolé en PVC

,

Équipement d'essai de câbles IEC 60227

Description du produit

Équipement d'essai de pliage et de détachement de câbles de tinsel. IEC 60227 pour câbles finis et isolés en PVC

Informations sur le produit:

L'équipement d'essai de flexion et de détachement du cordon de tinsel est conçu et fabriqué conformément à l'exigence standard de la clause 5 de la CEI 60227-1.6.3.2, 5.6.3.3; CEI 60227-2 point 3.2, 3.3; etc.

Il est utilisé pour tester la résistance à la flexion des câbles finis et des câbles isolés en PVC, et également pour tester le noyau de charge brisé des câbles isolés en PVC afin de vérifier leur fiabilité.

Essai de flexion: un échantillon de cordon d'une longueur appropriée est fixé dans l'appareil comme indiqué à la figure 2 et chargé d'un poids d'une masse de 0,5 kg.1A doit passer à travers les conducteurs.

L'échantillon doit être plié vers l'arrière et vers l'avant dans un sens perpendiculaire au plan des axes des conducteurs, les deux extrémités formant un angle de 90° des deux côtés de la ligne verticale..

Une flexion est un mouvement de 180° avec l'essai, qui doit être répété avec deux échantillons supplémentaires, qui doivent ensuite tous deux être conformes à l'essai répété.

Essai de détachement: un échantillon de cordon de longueur appropriée est fixé par une extrémité à un support rigide et un poids d'une masse de 0,5 kg est fixé à l'échantillon 0.5 m au-dessous du point de fixationUn courant d'environ 0,1 A est passé à travers les conducteurs. Le poids est soulevé jusqu'au point de fixation et abaissé cinq fois.

Équipement d'essai de pliage et de détachement de câbles de tinsel. IEC 60227 pour câbles finis et isolés en PVC

Paramètres techniques:

Norme appliquée Le nombre d'unités de production
Clause appliquée 5.6.3.2
Station d'essai pour le pliage Appliquer à 40 mm à 130 mm par groupe
Station d'essai pour le détachement Appliquer à 160 mm à 500 mm par groupe
Méthode de conduite À moteur
Méthode de contrôle Contrôle PLC, fonctionnement par écran tactile
Angle de flexion Direction positive et négative: 0-360°, écran tactile préréglé
Radius du dispositif de flexion R2,5 mm, R80 mm, R120 mm, R200 mm
Taux de flexion 0 ̊ 65 tours par minute, préréglable
Temps de flexion Numéro prédéfini de mémoire à six chiffres
Charge de flexion 500 g, 50 N, 75 N, 100 N
Les temps de prise Numéro prédéfini de mémoire à six chiffres
Charge de rachat 500 grammes!
Courant de charge 100 mA ± 10 mA
