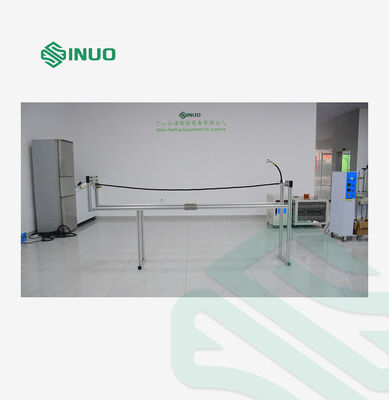

Présentation du produit

L'appareil de test de résistance mécanique pour prises multiples portables est conçu pour évaluer la résistance mécanique des fiches réparables et des connecteurs de véhicules équipés de câbles souples. Il prend en charge les procédures de test mécanique spécifiées dans les normes CEI pertinentes pour les accessoires électriques et les connecteurs de recharge pour VE.

Pendant le test, l'échantillon est lâché d'une hauteur spécifiée et tombe sur un sol en béton. Des impacts répétés, combinés à une rotation du câble de 45° entre les chutes successives, aident à évaluer l'intégrité mécanique de l'échantillon et sa résistance aux dommages dans les conditions de test prescrites.

Avec deux hauteurs de test réglables de 750 mm et 1 000 mm, cet appareil prend en charge différentes configurations de test pour les exigences applicables des normes CEI 60884-1 et CEI 62196. Il convient aux laboratoires de sécurité électrique, aux fabricants de connecteurs de recharge pour VE et aux installations d'inspection de la qualité.

Caractéristiques principales

• Application multi-normes : Conçu pour les procédures de test de résistance mécanique pertinentes spécifiées dans les normes CEI 60884-1 et CEI 62196.

• Hauteur de test réglable : Prend en charge des hauteurs de chute de 750 mm et 1 000 mm.

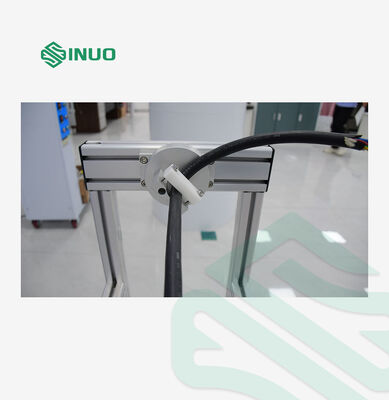

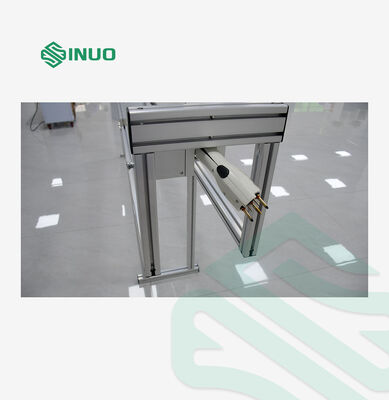

• Orientation contrôlée du câble : Permet une rotation de 45° du câble souple à son point de fixation entre les chutes successives.

• Test d'impact répété : Prend en charge une séquence de test de huit chutes selon la procédure de test applicable.

• Test sur sol en béton : Permet d'évaluer l'intégrité de l'échantillon après des impacts répétés.

• Utilisation en laboratoire et contrôle qualité : Convient aux fabricants d'accessoires électriques, aux producteurs de connecteurs VE et aux laboratoires de test de produits.

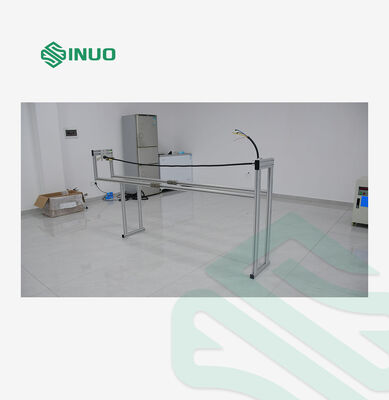

Principe de test

Méthode de test CEI 60884-1

L'échantillon est maintenu avec son câble souple horizontalement, l'extrémité libre étant fixée à un point de fixation à 750 mm au-dessus du sol. L'échantillon est ensuite lâché et tombe sur un sol en béton.

La procédure est répétée huit fois. Après chaque chute, le câble est tourné de 45° au point de fixation. Après achèvement, l'échantillon est inspecté pour détecter tout dommage, composant desserré ou pièce détachée conformément aux critères d'acceptation applicables.

Méthode de test CEI 62196

Le câble souple, ainsi qu'une corde supplémentaire ou une autre extension souple appropriée si nécessaire, est fixé à un mur à 1 000 mm au-dessus du sol. La longueur combinée est de 2,25 m, comme spécifié dans la procédure de test fournie.

L'échantillon est positionné avec le câble horizontal et lâché pour tomber sur un sol en béton. Le test est répété huit fois, le câble étant tourné de 45° à son point de fixation entre les chutes successives.

L'échantillon est ensuite inspecté conformément aux exigences applicables de la norme CEI 62196 pertinente.

Paramètres techniques :

1. La hauteur de chute : 1000 mm et 750 mm, réglable.

2. Nombre de chutes : 8

3. Dispositif de rotation : 45°, il peut être tourné dans toutes les directions.

4. Dimensions : L*l*H 2443*360*1132 mm
